W846
ÊMBOLO LISO EM PLÁSTICO COM ESFERA EM PLÁSTICO OU AÇO INOXIDÁVEL
Êmbolo com mola liso com esfera
Materiais:
Corpo do êmbolo em plástico moldado (POM - Delrin).
Cor:
Corpo:
Preto.
Esfera:
W846:Branco.
W846CIN:Natural.
Esfera:
W846:
Esfera em plástico moldado branco (POM).
W846CIN:
Esfera em aço inoxidável temperada (Aisi 420).
Tipologia e força da mola:
Normal.
Mola:
Mola em aço inoxidável (Aisi 301).
Pedidos especiais:
Nenhum.

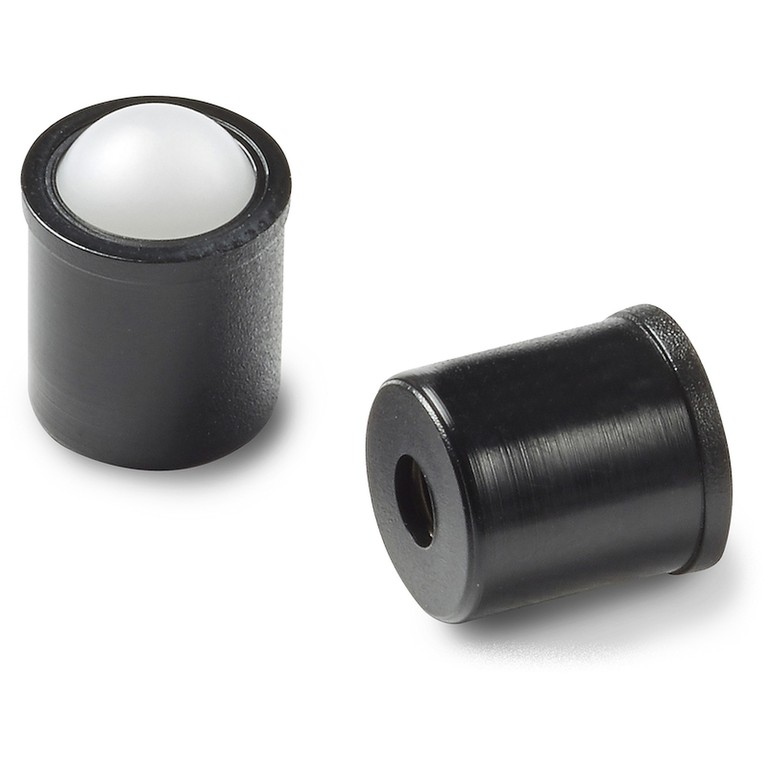

Versão W846: com esfera em plástico (Delrin)

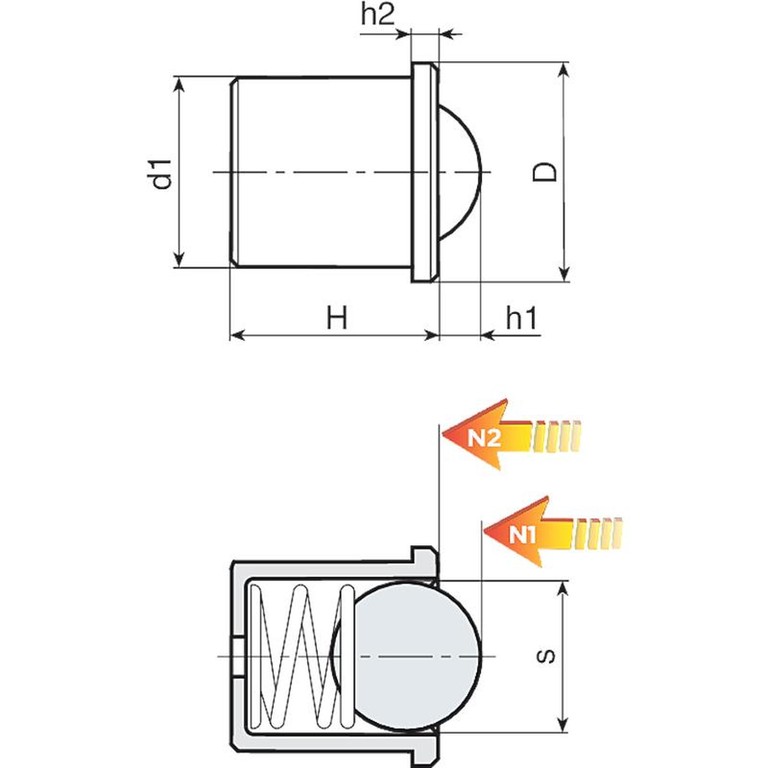

| Código | art. | s | H | h1 | h2 | D | N1 (N) | N2 (N) | d1 (+0.1 +0) | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W846.0001 | W846.TND04 | 3 | 5 | 0.7 | 1 | 4.6 | 3 | 7 | 4 | 0.2 |
| W846.0002 | W846.TND05 | 4 | 6 | 1 | 1 | 5.6 | 4 | 7 | 5 | 0.35 |
| W846.0003 | W846.TND06 | 5 | 7 | 1.5 | 1 | 6.5 | 6 | 12 | 6 | 0.7 |
| W846.0004 | W846.TND08 | 6.5 | 9 | 1.8 | 1 | 8.5 | 6 | 12 | 8 | 1.5 |
| W846.0005 | W846.TND10 | 8 | 13.5 | 2.7 | 2.5 | 12 | 10 | 20 | 10 | 2 |
| W846.0006 | W846.TND12 | 10 | 16 | 3.5 | 2.5 | 14 | 15 | 25 | 12 | 2.3 |

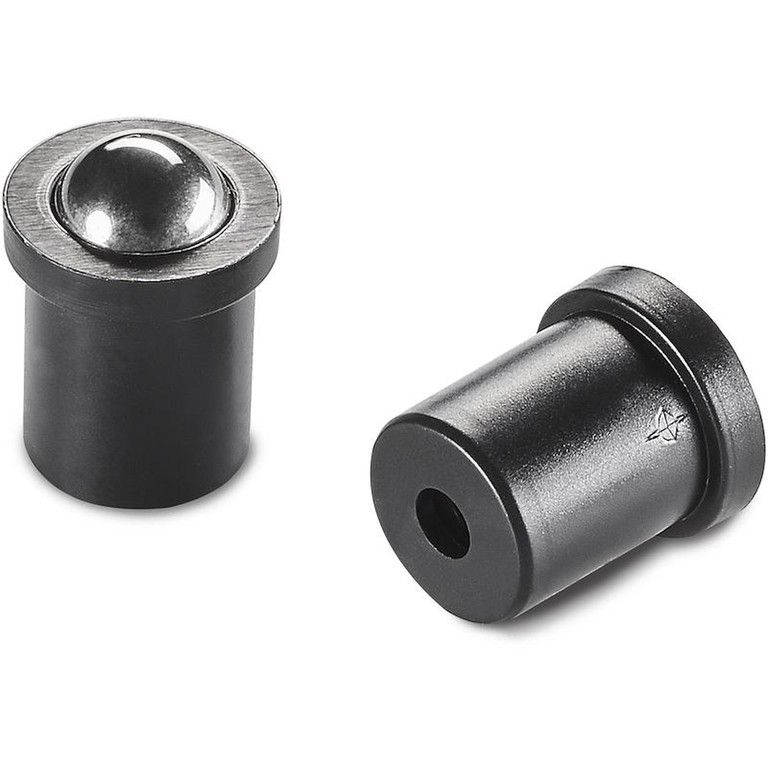

Versão W846CIN: com esfera em aço inoxidável

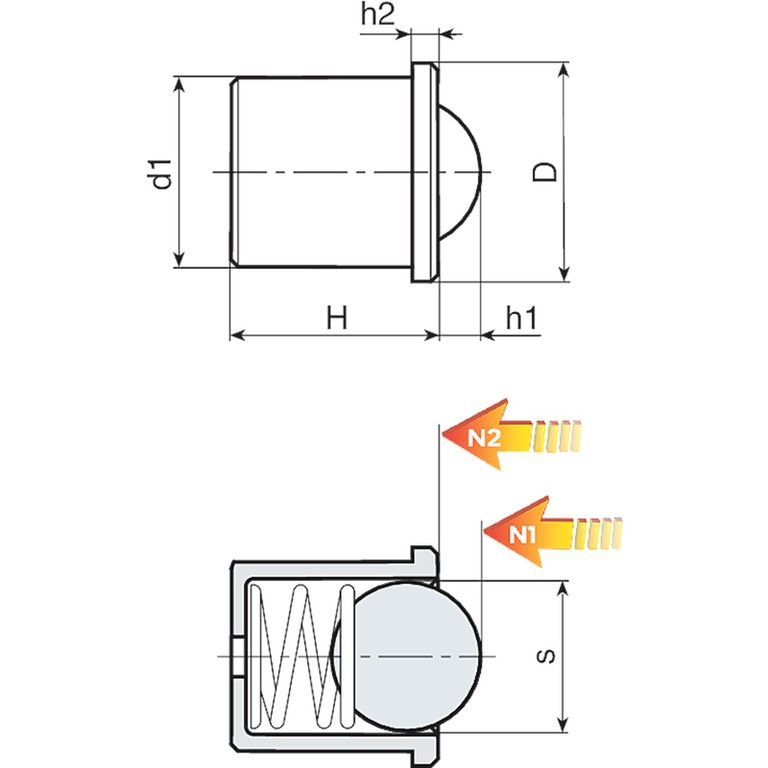

| Código | art. | s | H | h1 | h2 | D | N1 (N) | N2 (N) | d1 (+0.1 +0) | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W846.0007 | W846.TND04CIN | 3 | 5 | 0.7 | 1 | 4.6 | 3 | 7 | 4 | 0.2 |
| W846.0008 | W846.TND05CIN | 4 | 6 | 1 | 1 | 5.6 | 4 | 7 | 5 | 0,4 |
| W846.0009 | W846.TND06CIN | 5 | 7 | 1.5 | 1 | 6.5 | 6 | 12 | 6 | 0.7 |
| W846.0010 | W846.TND08CIN | 6.5 | 9 | 1.8 | 1 | 8.5 | 6 | 12 | 8 | 1,6 |
| W846.0011 | W846.TND10CIN | 8 | 13.5 | 2.7 | 2.5 | 12 | 10 | 20 | 10 | 3 |
| W846.0012 | W846.TND12CIN | 10 | 16 | 3.5 | 2.5 | 14 | 15 | 25 | 12 | 6 |
