BARRA DE ENCOSTO
20
R809
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Furo:
Furo liso passante obtido por moldagem no plástico.
Inserções:
(1) Porca roscada passante em aço zincado DIN 934 / UNI 5588
Manípulo de aperto:
R809130: art. G73230.TM06X25.
R809158: art. G73240.TM06X30.
Pedidos especiais:
Nenhum.

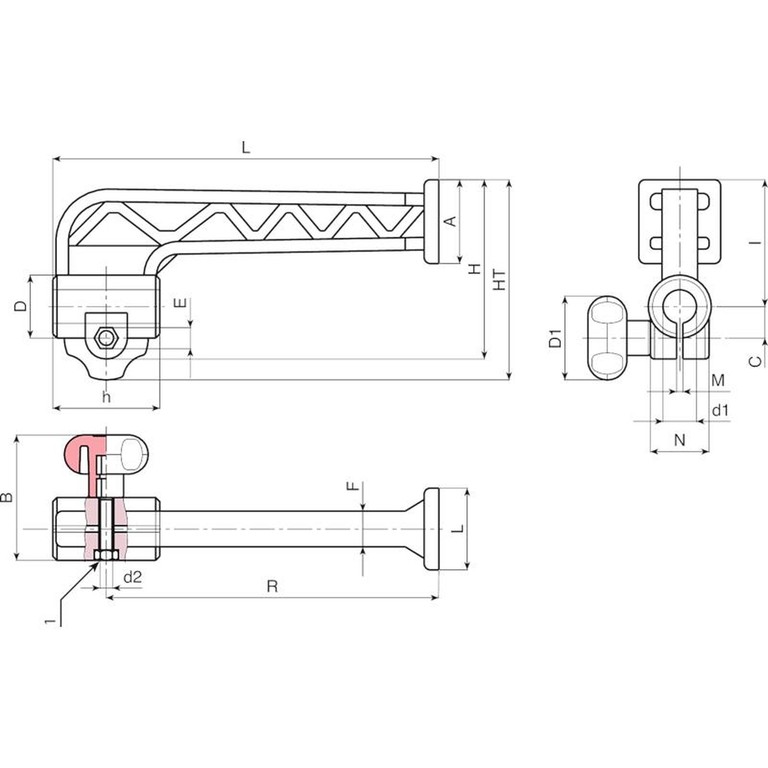

Código | Art. | R | L | H | HT | D | D1 | A | B | C | E | F | I | M | N | h | d1 | d2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R809130.0001 | R809130.TD1201 | 132 | 150 | 85 | 90 | 24,5 | 30 | 25 | 47 | 12 | 10 | 14,5 | 63 | 2 | 24,5 | 35 | 12 | M6 | 70 |
R809130.0002 | R809130.TD1301 | 132 | 150 | 85 | 90 | 24,5 | 30 | 25 | 47 | 12 | 10 | 14,5 | 63 | 2 | 24,5 | 35 | 13 | M6 | 70 |
R809130.0003 | R809130.TD1601 | 132 | 150 | 85 | 90 | 24,5 | 30 | 25 | 47 | 12 | 10 | 14,5 | 63 | 2 | 24,5 | 35 | 16 | M6 | 67 |
R809158.0001 | R809158.TD1601 | 158 | 183 | 92 | 102 | 29 | 40 | 40 | 57 | 14,5 | 10 | 17 | 67 | 2 | 28,5 | 51 | 16 | M6 | 130 |
R809158.0002 | R809158.TD2001 | 158 | 183 | 92 | 102 | 29 | 40 | 40 | 57 | 14,5 | 10 | 17 | 67 | 2 | 28,5 | 51 | 20 | M6 | 130 |
