CARRETEL PORTA BOBINAS COM ENCAIXE PARA FIO DE SOLDADURA
19
S603
Accessori bobine MIG

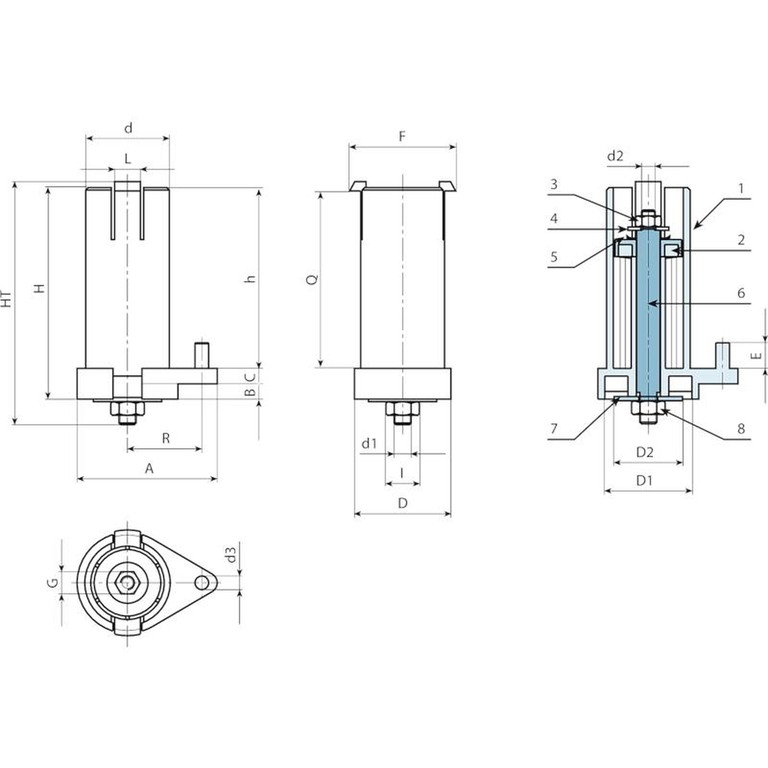

Materiais:
(1-2) Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
(3-8) Porca roscada esquerda em aço zincado.
(4) Anilha em aço zincado.
(5-7) Anilha elástica em aço preto do óxido.
(6) Cilindro com pernos roscados em aço zincado.
Pedidos especiais:
Nenhum.
ATENÇÃO:
O carretel S603 só pode ser usado com bobinas de plástico ou ferro com a estrutura interna com furo d. 53 mm e 100 mm de largura.
| Código | art. | D | D1 | D2 | HT | H | d | d1 | d2 | d3 | h | A | B | C | E | F | G | I | L | Q | R | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S603118.0001 | S603118.T01 | 60 | 51 | 40 | 137 | 118 | 50 | M10 SX | M8 SX | 8 | 107 | 82 | 3 | 9 | 15 | 63 | 13 | 17 | 15 | 104 | 43.5 | 295 |
| S603124.0001 | S603124.T01 | 60 | 51 | 40 | 145 | 124 | 50 | M10 SX | M8 SX | 8 | 107 | 82 | 9 | 9 | 15 | 63 | 13 | 17 | 15 | 104 | 43.5 | 315 |
