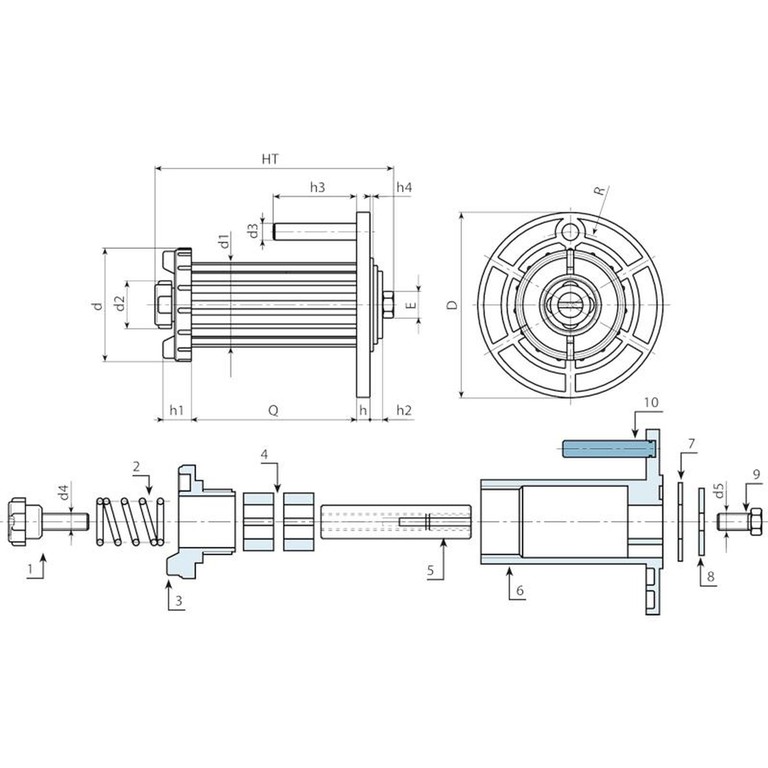

Materiais:
(1-3-4-6) Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
(2) Mola em aço zincado.
(5) Cilindro com furos roscados em aço zincado.
(7) Anilha de borracha TPV 75 Shore.
(8) Anilha em aço zincado.
(9) Parafuso com cabeça hexagonal em aço zincado, com rosca direita/esquerda. A escolha deve ser feita em relação ao sentido de rotação do motor de arrasto do fio.
(10) Perno liso em aço zincado.
Pedidos especiais:

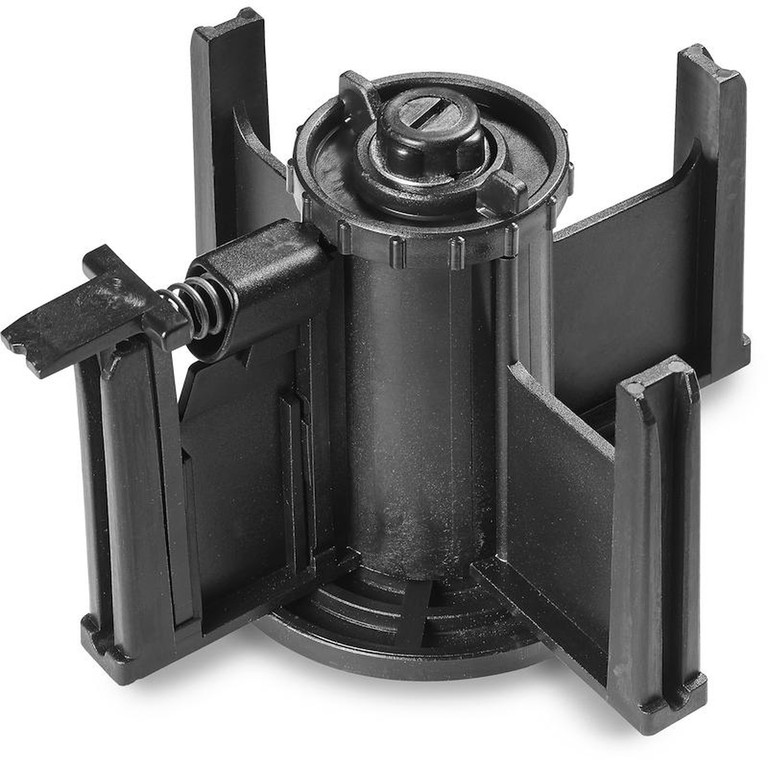

A pedido pode ser fornecido o adaptador S816 para bobinas de metal sem estrutura interna. A pedir separadamente.
| Código | art. | D | HT | d | d1 | d2 | d3 | d4 | d5 | h | h1 | h2 | h3 | h4 | E | Q | R | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S602116.0015 | S602116.TG10X5001DX | 112 | 140 | 68 | 50.5 | 28 | 10 | M10 DX | M10 DX | 8 | 17 | 8 | 50 | 1.7 | 17 | 99 | 44 | 550 |
| S602116.0016 | S602116.TG10X5001SX | 112 | 140 | 68 | 50.5 | 28 | 10 | M10 DX | M10 SX | 8 | 17 | 8 | 50 | 1.7 | 17 | 99 | 44 | 550 |
