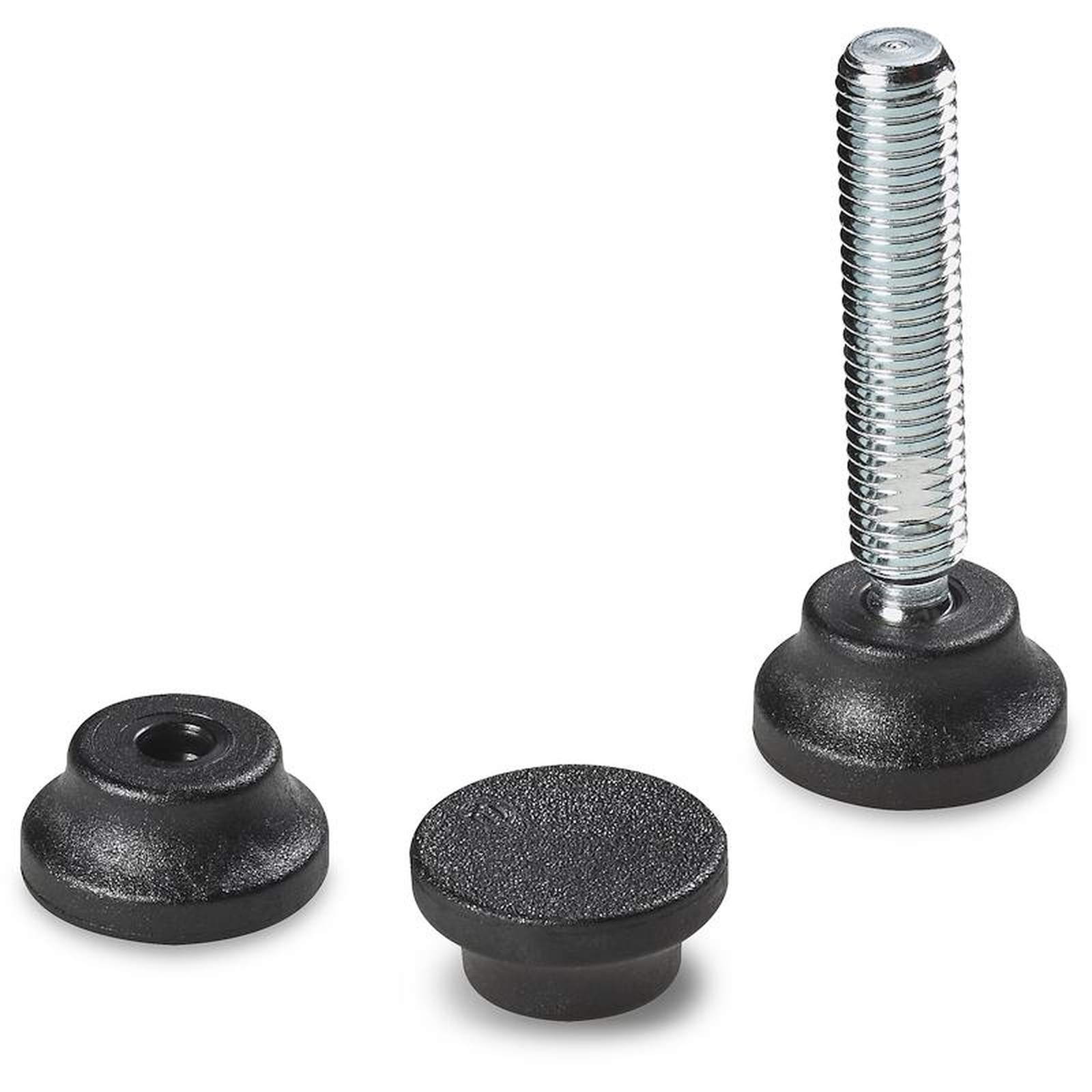

PÉ DE APOIO E PRESSÃO MACIÇO COM PERNO ROSCADO E ARTICULADO
16
P820
Piedi in plastica - stelo snodato
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Perno roscado com articulação esférica em aço zincado (tolerância de rosca 6g); com fresagem para chave de regulação.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, o pé pode ser fornecido na cor de laranja (RAL 2004).

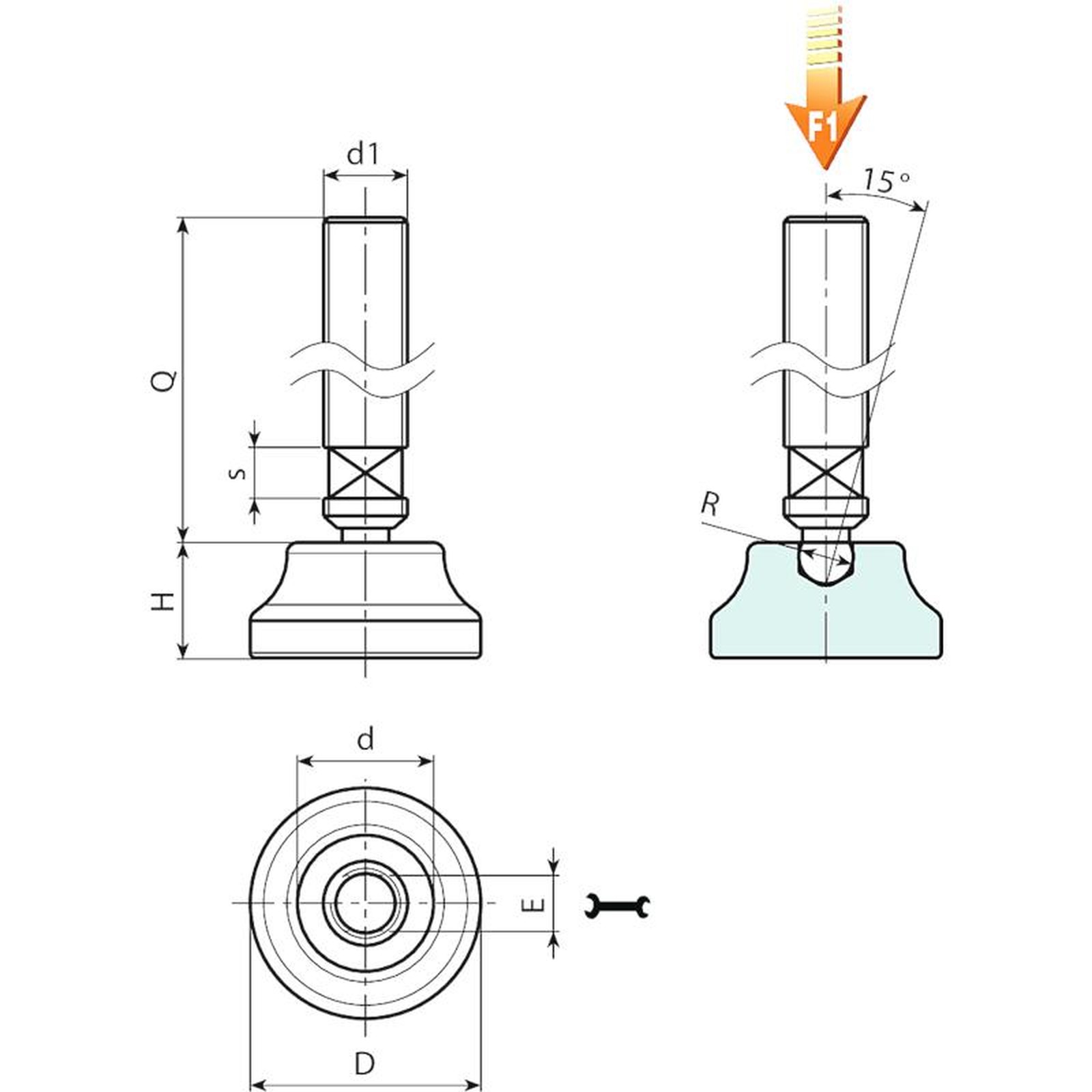

| Código | Art. | D | H | d | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P820019.0003 | P820019.TM08X5001 | 19 | 10 | 13 | 6 | 6 | 6.1 | M8 | 50 | 20 | 4 |
| P820019.0005 | P820019.TM08X9001 | 19 | 10 | 13 | 6 | 6 | 6.1 | M8 | 90 | 32 | 4 |
| P820022.0001 | P820022.TM08X5001 | 22 | 11 | 15 | 6 | 6 | 6.1 | M8 | 50 | 21 | 4 |
| P820022.0003 | P820022.TM08X9001 | 22 | 11 | 15 | 6 | 6 | 6.1 | M8 | 90 | 33 | 4 |
| P820022.0004 | P820022.TM10X5001 | 22 | 11 | 15 | 8 | 6 | 7.8 | M10 | 50 | 31 | 4 |
| P820022.0007 | P820022.TM10X9001 | 22 | 11 | 15 | 8 | 6 | 7.8 | M10 | 90 | 50 | 4 |
| P820026.0002 | P820026.TM08X5001 | 26 | 12.5 | 18 | 6 | 6 | 6.1 | M8 | 50 | 24 | 4 |
| P820026.0003 | P820026.TM08X9001 | 26 | 12.5 | 18 | 6 | 6 | 6.1 | M8 | 90 | 36 | 4 |
| P820026.0004 | P820026.TM10X5001 | 26 | 12.5 | 18 | 8 | 6 | 7.8 | M10 | 50 | 34 | 4 |
| P820026.0005 | P820026.TM10X9001 | 26 | 12.5 | 18 | 8 | 6 | 7.8 | M10 | 90 | 53 | 4 |
| P820026.0006 | P820026.TM12X5001 | 26 | 12.5 | 18 | 10 | 6 | 9.4 | M12 | 50 | 46 | 4 |
| P820026.0007 | P820026.TM12X9001 | 26 | 12.5 | 18 | 10 | 6 | 9.4 | M12 | 90 | 73 | 4 |
Atenção: O limite de carga F1 expresso é inferior à carga de rotura de 30% e é estático.
Comprimentos do perno a pedido, com no mínimo 150 peças.
