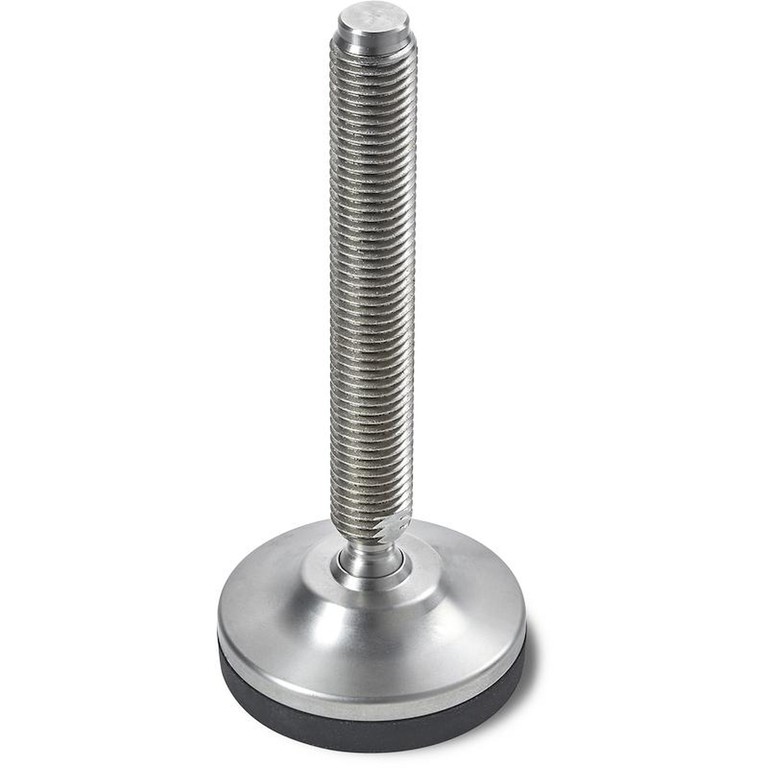

PÉ DE APOIO EM AÇO INTEGRAL COM PERNO ARTICULADO TIPO B, ESFERA 12.5 E ANTIDERRAPANTE

16

P542


Piedi metallo con stelo snodato + antiscivolo

    Materiais:

    P542:

    Base do pé em aço automático torneado.

    P542CIN:

    Base do pé em aço inoxidável (Aisi 303) torneado.

    Superfície:

    Lisa.

    Cor:

    P542:

    Zincagem standard Blue.

    P542CIN:

    Natural.

    Inserções:

    P542:

    Perno roscado e articulado (esfera 12,5) com alojamento para chave fresado (tipo B) em aço zincado (tolerância de rosca 6g).

    P542CIN:

    Perno roscado e articulado (esfera 12,5) com alojamento para chave fresado (tipo B) em aço inoxidável (Aisi 303) (tolerância de rosca 6g).

    Fixação do perno:

    Perno não desmontável. A esfera não é extraível, visto que a borda do alojamento foi rebitada.

    Base antiderrapante:

    Base antiderrapante em borracha termoplástica TPV 75 Shore, de cor preta RAL 9011.

    Resistente a óleos e massas lubrificantes. Montagem por pressão.

    Pedidos especiais:

    A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.

    Ficha de dados

    Versão P542: Pé de apoio em aço zincado, perno tipo B (alojamento para chave fresado) e esfera 12.5 - com antiderrapante em TPV

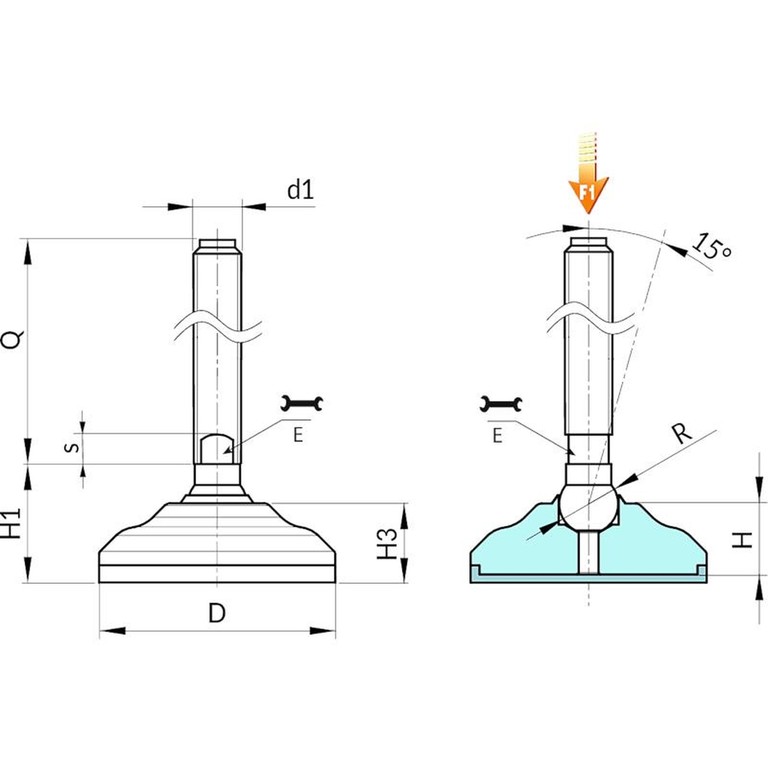

    Código Art. D H H1 H3 E s R d1 6g Q Peso (g) F1 (kN)
    P54260.0008 P54260.VZM16X50 60 19.5 32 22 13 7 12.5 M16 50 352 23
    P54260.0009 P54260.VZM16X70 60 19.5 32 22 13 7 12.5 M16 70 379 23
    P54260.0010 P54260.VZM16X90 60 19.5 32 22 13 7 12.5 M16 90 405 23
    P54260.0011 P54260.VZM16X110 60 19.5 32 22 13 7 12.5 M16 110 431 23
    P54260.0012 P54260.VZM16X130 60 19.5 32 22 13 7 12.5 M16 130 457 23
    P54260.0013 P54260.VZM16X150 60 19.5 32 22 13 7 12.5 M16 150 483 23
    P54260.0014 P54260.VZM16X170 60 19.5 32 22 13 7 12.5 M16 170 509 23
    Atenção: O limite de carga F1 expresso é inferior à carga de rotura de 30% e é estático.
    Comprimentos do perno a pedido, com no mínimo 100 peças.

    Versão P542CIN: Pé em aço inoxidável, perno tipo B (alojamento para chave fresado) e esfera 12.5 - com antiderrapante em TPV

    Código Art. D H H1 H3 E s R d1 6g Q Peso (g) F1 (kN)
    P54260.0001 P54260.INM16X50CIN 60 19.5 32 22 13 7 12.5 M16 50 352 23
    P54260.0002 P54260.INM16X70CIN 60 19.5 32 22 13 7 12.5 M16 70 379 23
    P54260.0003 P54260.INM16X90CIN 60 19.5 32 22 13 7 12.5 M16 90 405 23
    P54260.0004 P54260.INM16X110CIN 60 19.5 32 22 13 7 12.5 M16 110 431 23
    P54260.0005 P54260.INM16X130CIN 60 19.5 32 22 13 7 12.5 M16 130 457 23
    P54260.0006 P54260.INM16X150CIN 60 19.5 32 22 13 7 12.5 M16 150 483 23
    P54260.0007 P54260.INM16X170CIN 60 19.5 32 22 13 7 12.5 M16 170 509 23
    Atenção: O limite de carga F1 expresso é inferior à carga de rotura de 30% e é estático.
    Comprimentos do perno a pedido, com no mínimo 100 peças.
