PÉ DE APOIO EM AÇO INTEGRAL COM PERNO ARTICULADO TIPO A E ESFERA 24

16

P534


Piedi metallo con stelo snodato

    Materiais:

    P534:

    Base do pé em aço automático torneado.

    P534CIN:

    Base do pé em aço inoxidável (Aisi 303) torneado.

    Superfície:

    Lisa.

    Cor:

    P534:

    Zincagem standard Blue.

    P534CIN:

    Natural.

    Inserções:

    P534:

    Perno roscado e articulado (esfera 24) com base hexagonal em aço zincado (tolerância de rosca 6g).

    P534CIN:

    Perno roscado e articulado (esfera 24) com base hexagonal em aço inoxidável (Aisi 303) (tolerância de rosca 6g).

    Fixação do perno:

    Perno não desmontável. A esfera não é extraível, visto que a borda do alojamento foi rebitada.

    Pedidos especiais:

    A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.

    Ficha de dados

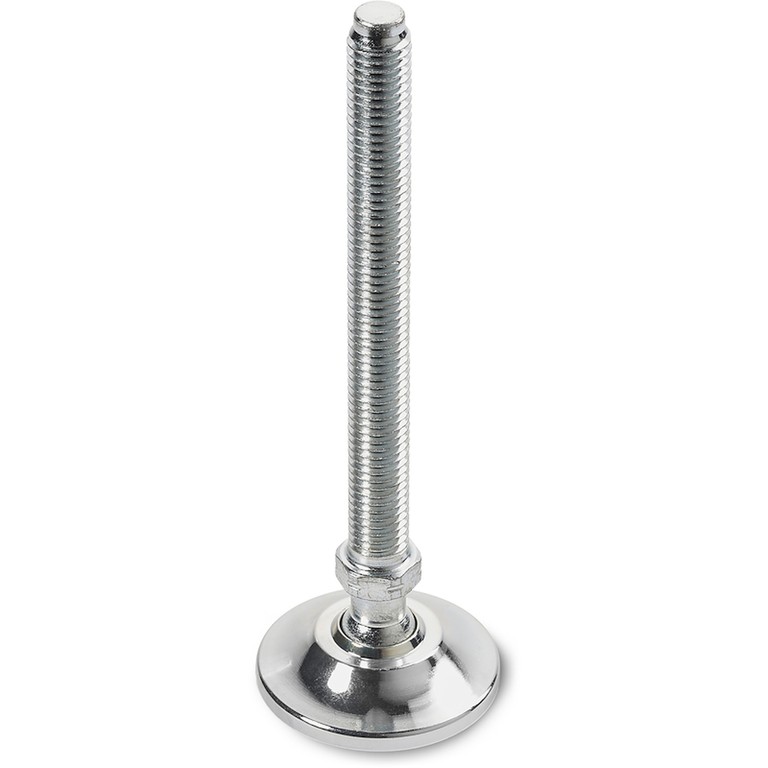

    Versão P534: Pé de apoio em aço zincado, perno tipo A (com hexágono) e esfera 24

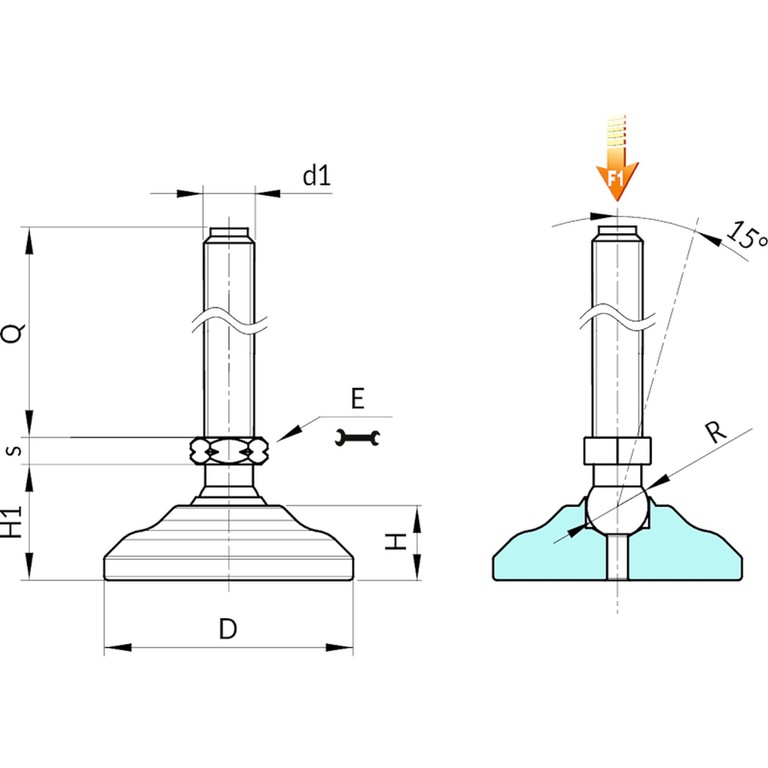

    Código Art. D H H1 E s R d1 6g Q Peso (g) F1 (kN)
    P53460.0012 P53460.VZM16X90 60 18 40 13 7 24 M16 90 - 60
    P53460.0013 P53460.VZM16X110 60 18 40 13 7 24 M16 110 - 60
    P53460.0014 P53460.VZM16X130 60 18 40 13 7 24 M16 130 - 60
    P53460.0015 P53460.VZM16X150 60 18 40 13 7 24 M16 150 - 60
    P53460.0016 P53460.VZM16X170 60 18 40 13 7 24 M16 170 - 60
    P53460.0017 P53460.VZM20X90 60 18 40 16 7 24 M20 90 - 90
    P53460.0018 P53460.VZM20X110 60 18 40 16 7 24 M20 110 - 90
    P53460.0019 P53460.VZM20X130 60 18 40 16 7 24 M20 130 - 90
    P53460.0020 P53460.VZM20X150 60 18 40 16 7 24 M20 150 - 90
    P53460.0021 P53460.VZM20X170 60 18 40 16 7 24 M20 170 - 90
    Atenção: O limite de carga F1 expresso é inferior à carga de rotura de 30% e é estático.
    Comprimentos do perno a pedido, com no mínimo 100 peças.

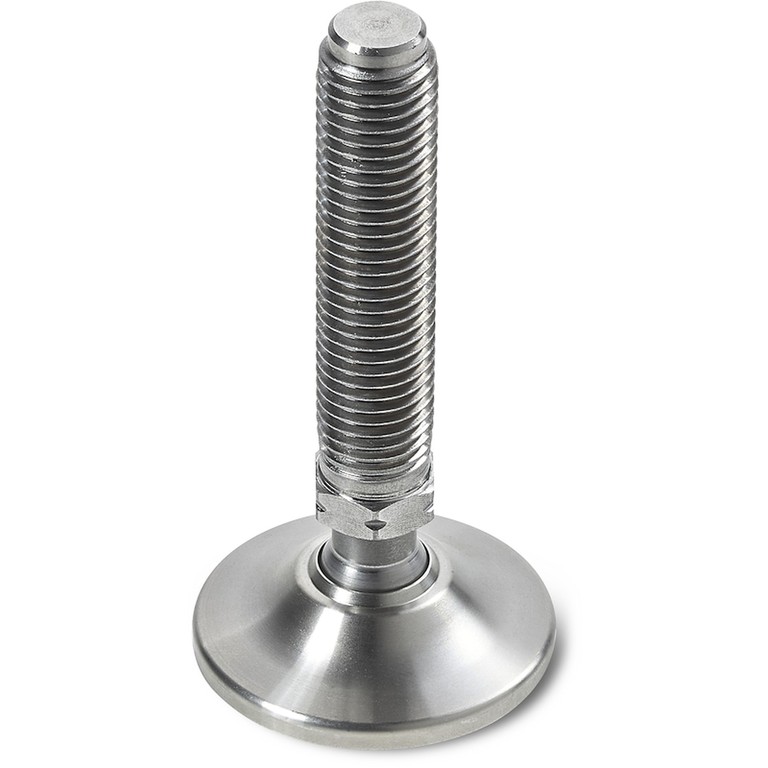

    Versão P533CIN: Pé de apoio em aço inoxidável, perno tipo A (com hexágono) e esfera 24

    Código Art. D H H1 E s R d1 6g Q Peso (g) F1 (kN)
    P53460.0001 P53460.INM16X90CIN 60 18 40 13 7 24 M16 90 - 60
    P53460.0002 P53460.INM16X110CIN 60 18 40 13 7 24 M16 110 - 60
    P53460.0003 P53460.INM16X130CIN 60 18 40 13 7 24 M16 130 - 60
    P53460.0004 P53460.INM16X150CIN 60 18 40 13 7 24 M16 150 - 60
    P53460.0006 P53460.INM20X90CIN 60 18 40 16 7 24 M20 90 - 90
    P53460.0007 P53460.INM20X110CIN 60 18 40 16 7 24 M20 110 - 90
    P53460.0008 P53460.INM20X130CIN 60 18 40 16 7 24 M20 130 - 90
    P53460.0009 P53460.INM20X150CIN 60 18 40 16 7 24 M20 150 - 90
    P53460.0010 P53460.INM20X170CIN 60 18 40 16 7 24 M20 170 - 90
    Atenção: O limite de carga F1 expresso é inferior à carga de rotura de 30% e é estático.
    Comprimentos do perno a pedido, com no mínimo 100 peças.
