DOBRADIÇA VERTICAL SIMPLES DESTACÁVEL
15
O530
Cerniere in zama
Materiais:
(1-2) Liga de zamak fundido sob pressão (liga de zinco, alumínio, cobre).
Superfície:
Jato de areia ligeiro.
Cor:
(01) Preto, pintado a pó epóxi (RAL 9011).
(Z) Zincagem standard Blue.
Inserções:
(3) 4 parafusos em aço zincado M05x06 com anilha dentada de aperto.
(4) Anilha espaçadora em aço preto do óxido.
(5) Pino de rotação em zamak fundido sob pressão.
Pedidos especiais:
A pedido e por quantidade (mínimo 100 peças), é possível ter a dobradiça com perno de rotação em aço inoxidável (Aisi 304) (cód. O530019.ZM0501CIN).
Versão pintada preta cód. 01 final

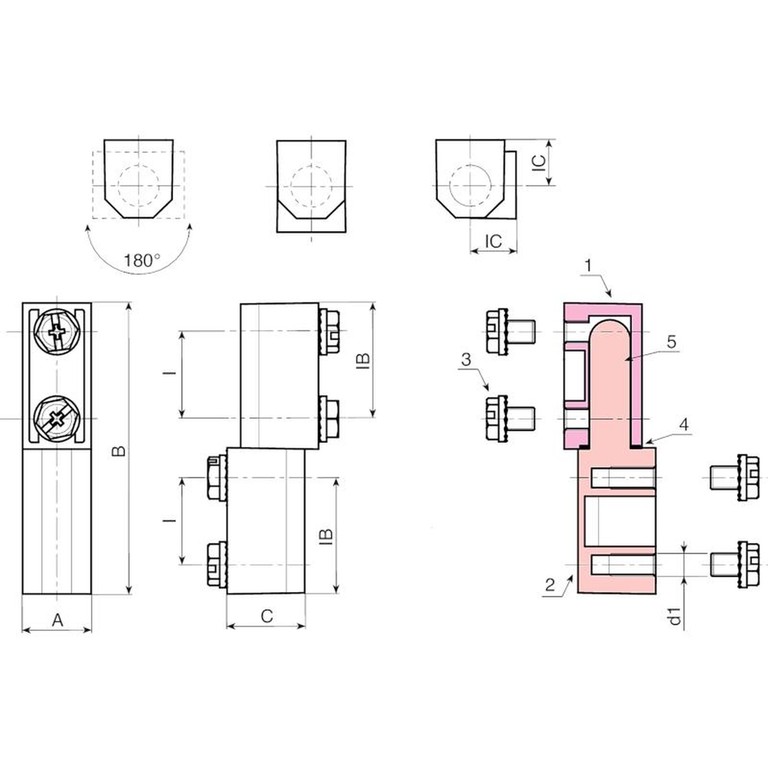

| Código | Art. | I | IB | IC | A | B | C | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| O530019.0001 | O530019.ZM0501 | 19 | 25,5 | 10 | 15 | 64,5 | 17 | M5 | 86 |
Versão zincada cód. Z final
| Código | Art. | I | IB | IC | A | B | C | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| O530019.0005 | O530019.ZM05Z | 19 | 25,5 | 10 | 15 | 64,5 | 17 | M5 | 86 |
