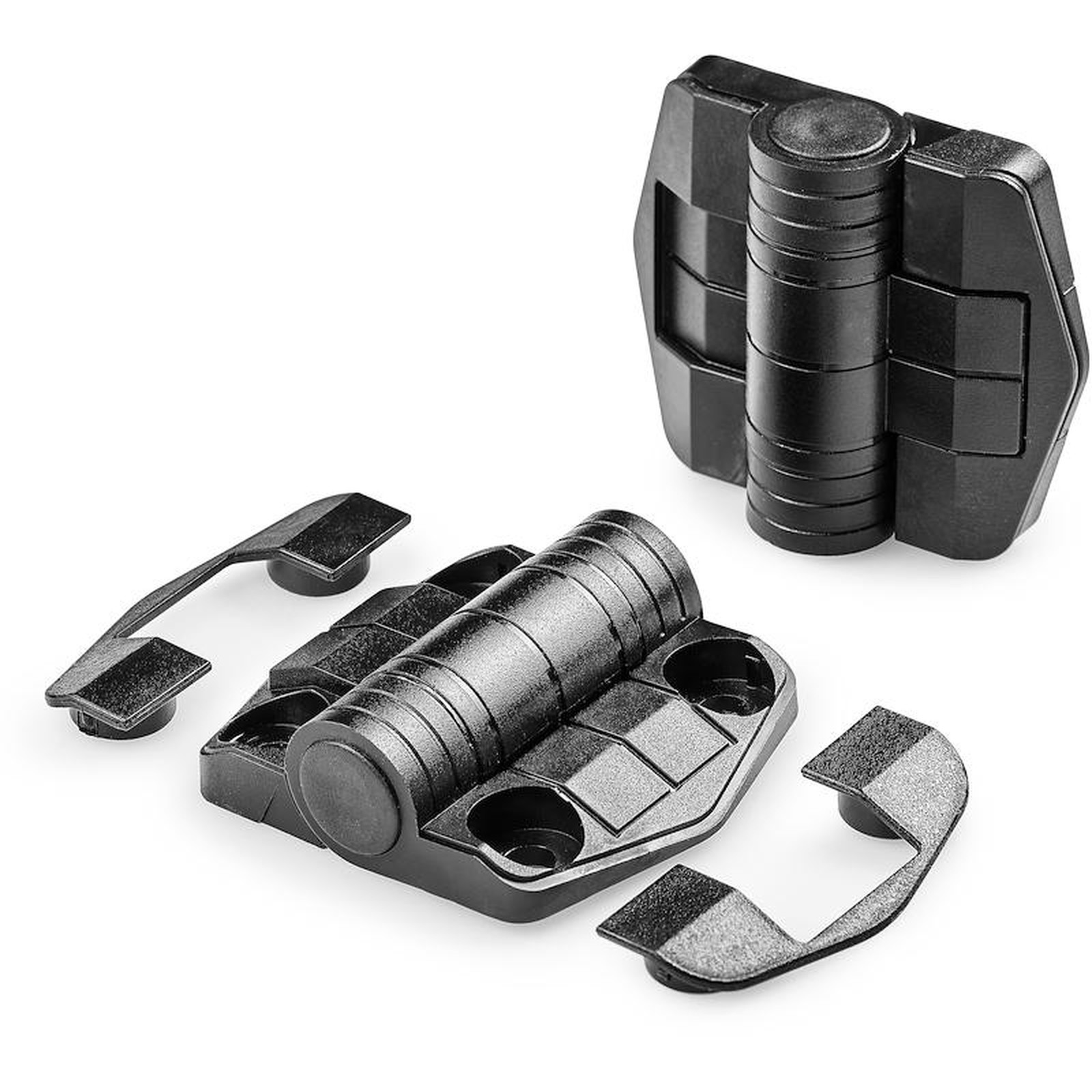

DOBRADIÇA COM FUNÇÃO DE ENGATE EM POSIÇÕES PREDEFINIDAS E COBERTURA TAPA FUROS
15
O470
Cerniere con frizione/blocco
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Pino em aço zincado;
Molas de pressão e bloqueio em aço inoxidável (Aisi 302);
(1) Tampão em PA6 tapa perno.
(2) Capa de fecho tapa furo em PA6 reforçado.
Furo:
Furo passante obtido por moldagem no plástico, para parafuso de M05.
Posições predefinidas:
As molas atuam no perno de rotação, possuem três calibrações de força: 0,7 Nm, 1,1 Nm e 1,7. As posições de bloqueio predefinidas são: 80° - 115° - 150°.
Atenção: é possível ter a versão da dobradiça sem molas com movimento livre até 180° (código O470034.TG5.501).
Pedidos especiais:
Nenhum.

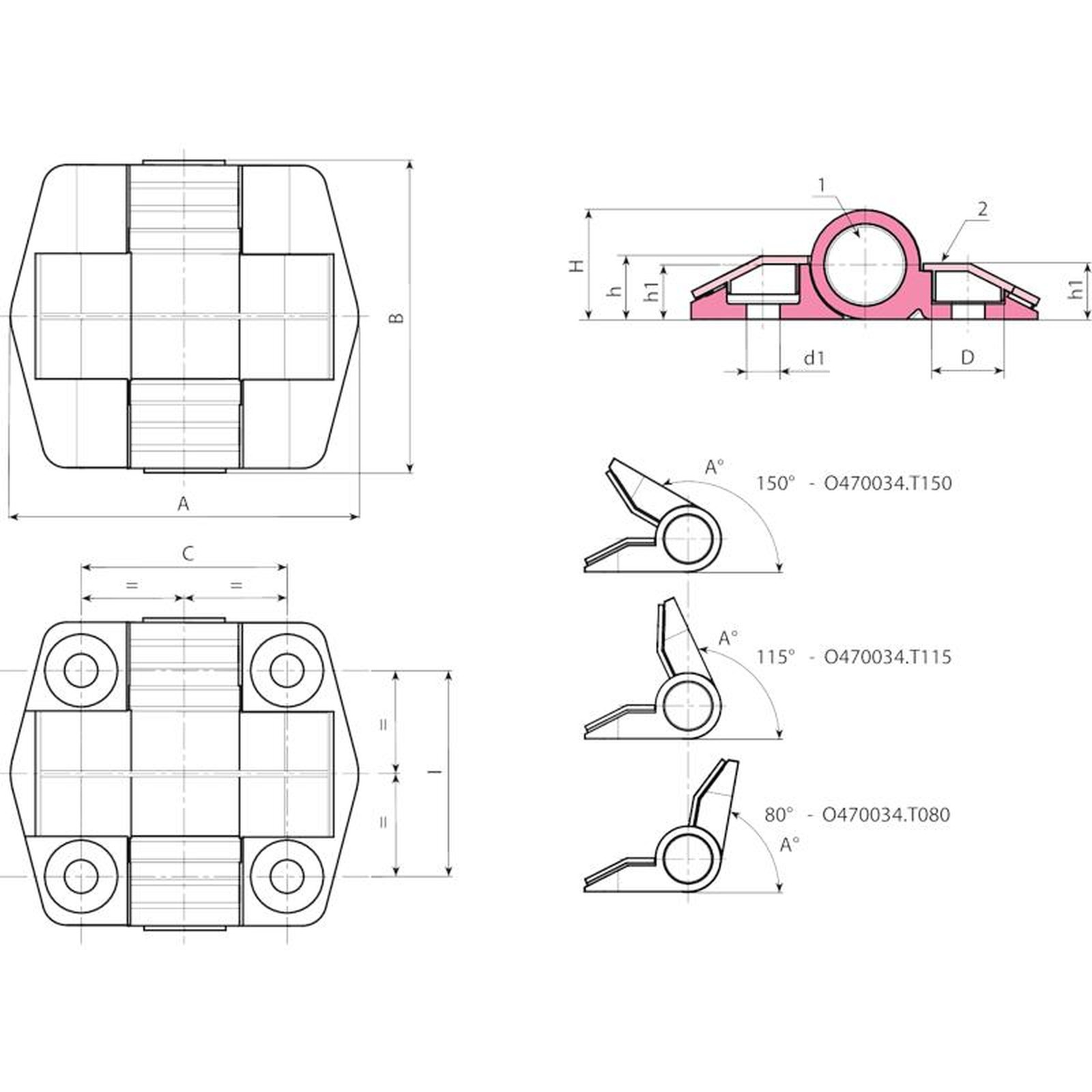

| Código | art. | I / C | A° | Nm | A | B | H | h | h1 | D | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O470034.0001 | O470034.TG5.501 | 34 | 180° | - | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0001 | O47034.T080G5.501N0.7 | 34 | 80° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0002 | O47034.T080G5.501N1.1 | 34 | 80° | 1.1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0003 | O47034.T080G5.501N1.7 | 34 | 80° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0004 | O47034.T115G5.501N0.7 | 34 | 115° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0005 | O47034.T115G5.501N1.1 | 34 | 115° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0006 | O47034.T115G5.501N1.7 | 34 | 115° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0007 | O47034.T150G5.501N0.7 | 34 | 150° | 0,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0008 | O47034.T150G5.501N1.1 | 34 | 150° | 1,1 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
| O47034.0009 | O47034.T150G5.501N1.7 | 34 | 150° | 1,7 | 57 | 51 | 18 | 10,5 | 9 | 10,5 | 5,5 | 43 |
