O433

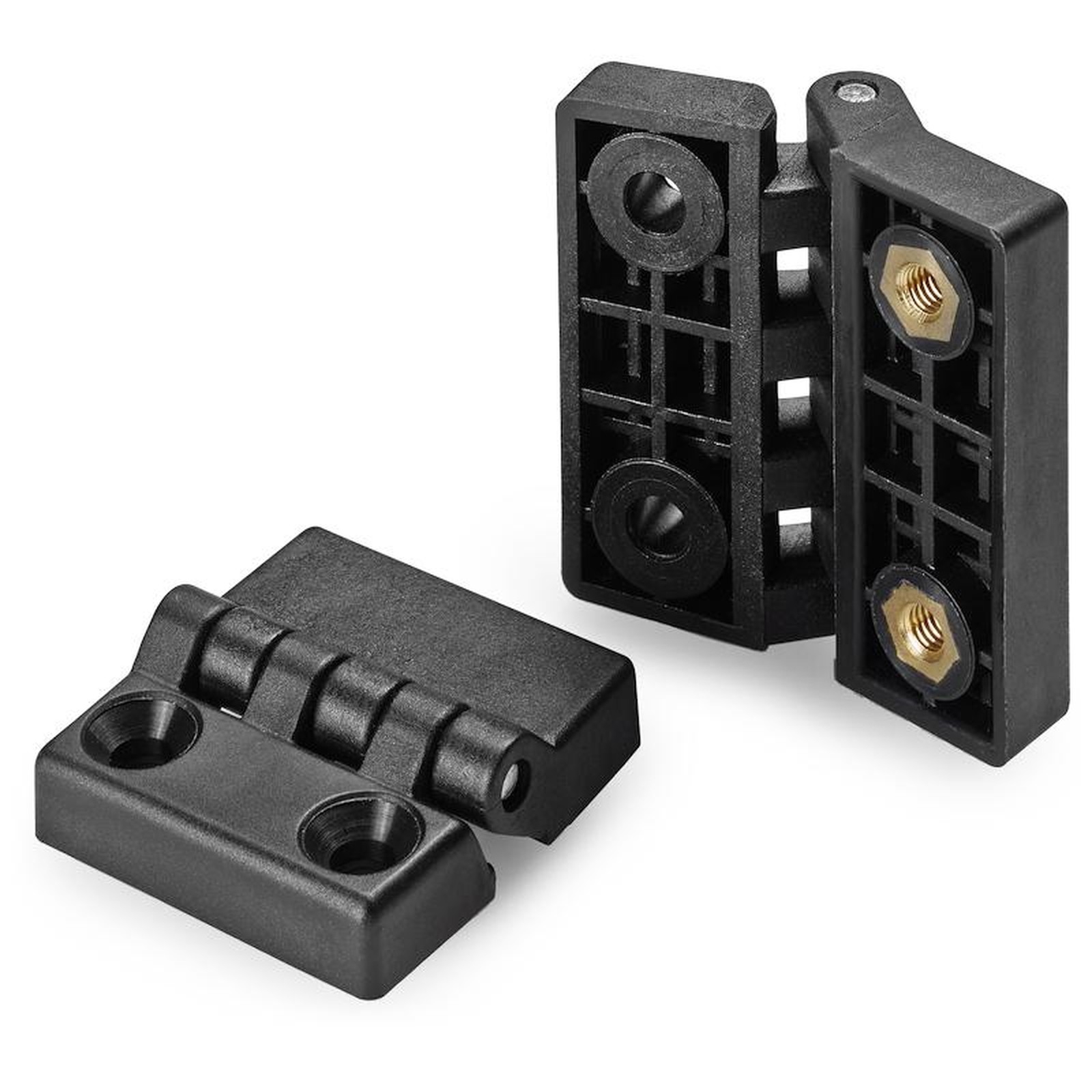

DOBRADIÇA CHATA COM FURO PASSANTE E INSERÇÃO COM FURO ROSCADO
Dobradiça de plástico com furos passantes
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Pino em aço zincado.
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Furo:
Versão TS:
Furo passante obtido por moldagem no plástico. Alojamento para parafuso de cabeça escareada DIN 7991 / UNI 5933.
Versão TC:
Furo passante obtido por moldagem no plástico. Alojamento para parafuso de cabeça cilíndrica DIN 912 / UNI 5931.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.
Versão O433-TS: com furos para parafusos de cabeça escareada
| Código | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43330.0002 | O43330.TM0601TS | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | M6 / 6,5 | 7 | 31 | 2000 | 1450 |
| O43340.0002 | O43340.TM0601TS | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | M6 / 6,5 | 8,5 | 60 | 3500 | 1650 |
Versão O433-TC: com furos para parafusos de cabeça cilíndrica
| Código | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43330.0001 | O43330.TM0601TC | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | M6 / 6,5 | 7 | 31 | 2000 | 1450 |
| O43340.0001 | O43340.TM0601TC | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | M6 / 6,5 | 8,5 | 60 | 3500 | 1650 |
