15
O432
DOBRADIÇA CHATA COM PERNO ROSCADO E INSERÇÃO COM FURO ROSCADO
Dobradiça de plástico com inserções roscadas
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Pino em aço zincado.
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

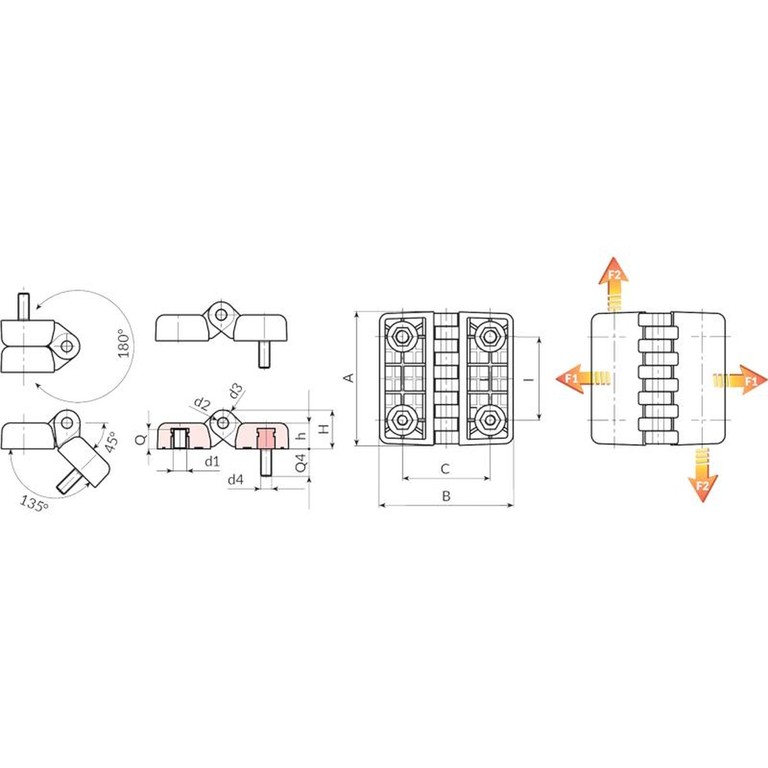

| Código | art. | I | C | A | B | h | H | d2 | d3 | d1-d4 | Q | Q4 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43230.0001 | O43230.TM0501 | 30 | 30 | 48 | 48 | 10.5 | 15.5 | 5 | 10 | M05 | 7 | 15 | 40 | 1850 | 1350 |
| O43230.0002 | O43230.TM0601 | 30 | 30 | 48 | 48 | 10.5 | 15.5 | 5 | 10 | M06 | 7 | 15 | 41 | 1850 | 1350 |
| O43240.0001 | O43240.TM0601 | 40 | 40 | 64 | 64 | 13 | 19 | 5 | 12 | M06 | 8,5 | 20 | 73 | 4000 | 1600 |
| O43240.0002 | O43240.TM0801 | 40 | 40 | 64 | 64 | 13 | 19 | 5 | 12 | M08 | 8,5 | 20 | 85 | 4000 | 1600 |
| O43260.0001 | O43260.TM0801 | 60 | 63 | 96 | 96 | 19 | 28.5 | 8 | 19 | M08 | 14 | 20 | 240 | 3100 | 1400 |
| O43260.0003 | O43260.TM1001 | 60 | 63 | 96 | 96 | 19 | 28.5 | 8 | 19 | M10 | 14 | 20 | 250 | 3100 | 1400 |
