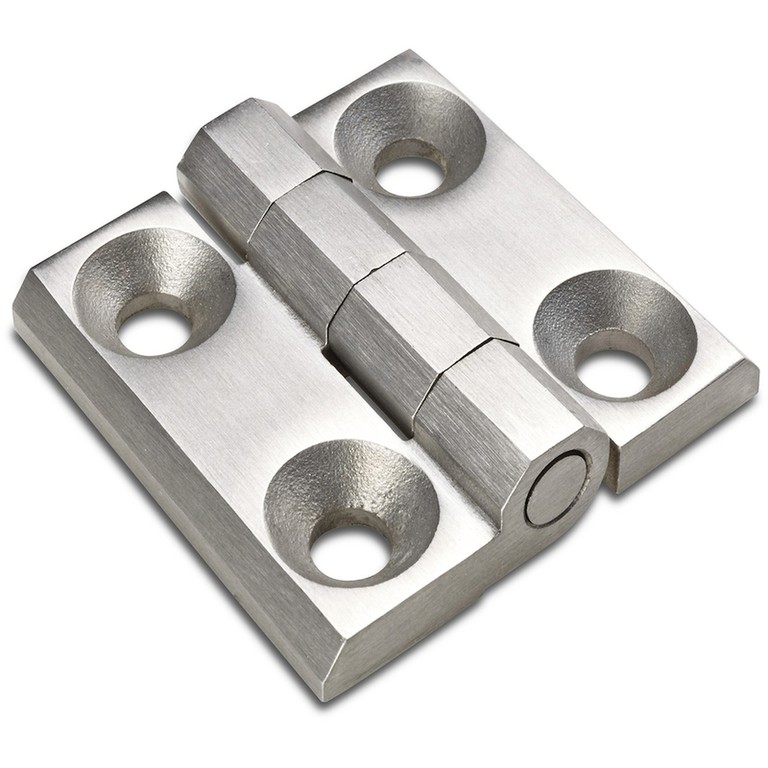

DOBRADIÇA EM AÇO INOXIDÁVEL COM FUROS PASSANTES

15

O300CIN


Cerniere in acciaio

Materiais:

Aço inoxidável (Aisi 316).

Superfície:

Escovagem natural.

Cor:

Natural.

Inserções:

Pino de rotação em aço inoxidável (Aisi 303).

Furos:

Furos passantes obtidos por moldagem. Furo escareado de 90° para parafusos UNI 5933 - UNI 6109.

Pedidos especiais:

Nenhum.

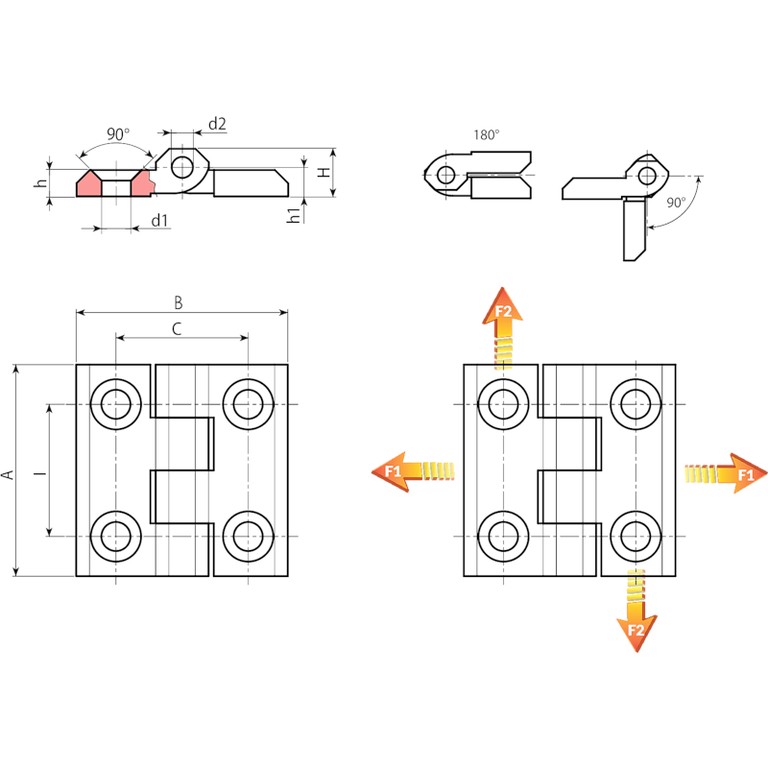

Ficha de dados
Código Art. I C A B H h h1 d2 d1 Peso (g) F1 (N) F2 (N)
O30025.0001 O30025.HG5.5CIN 25 25 40 40 9 5 5,5 4 5,5 60 - -
O30030.0001 O30030.HG6.5CIN 30 30 50 50 11,5 5,5 6,5 6 6,5 100 19600 9800
O30036.0001 O30036.HG8.5CIN 36 36 60 60 15 8 8,5 8 8,5 190 - -
