DOBRADIÇA EM METAL COM FUROS PASSANTES
15
O300
Cerniere in zama
Materiais:
Liga de zamak fundido sob pressão (liga de zinco, alumínio, cobre).
Superfície:
Lisa.
Cor:
O300:
Pintada por cataforese preta.
O300 Z:
Zincagem standard Blue.
Inserções:
Pino de rotação em aço inoxidável (Aisi 303).
Furos:
Furos passantes obtidos por moldagem. Furo escareado de 90° para parafusos UNI 5933 - UNI 6109.
Pedidos especiais:
Nenhum.

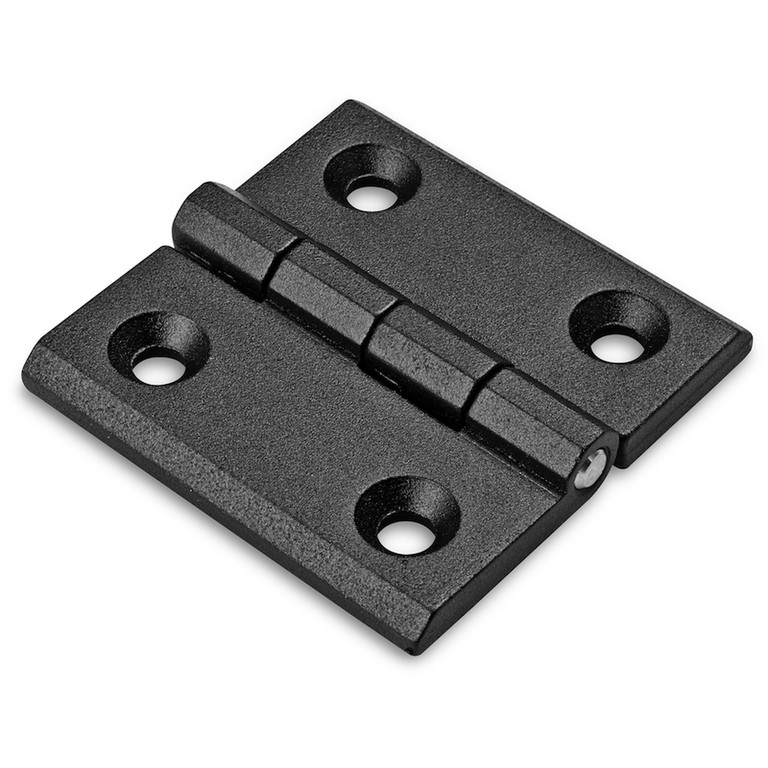

Versão O300: dobradiça em zamak com cataforese preta

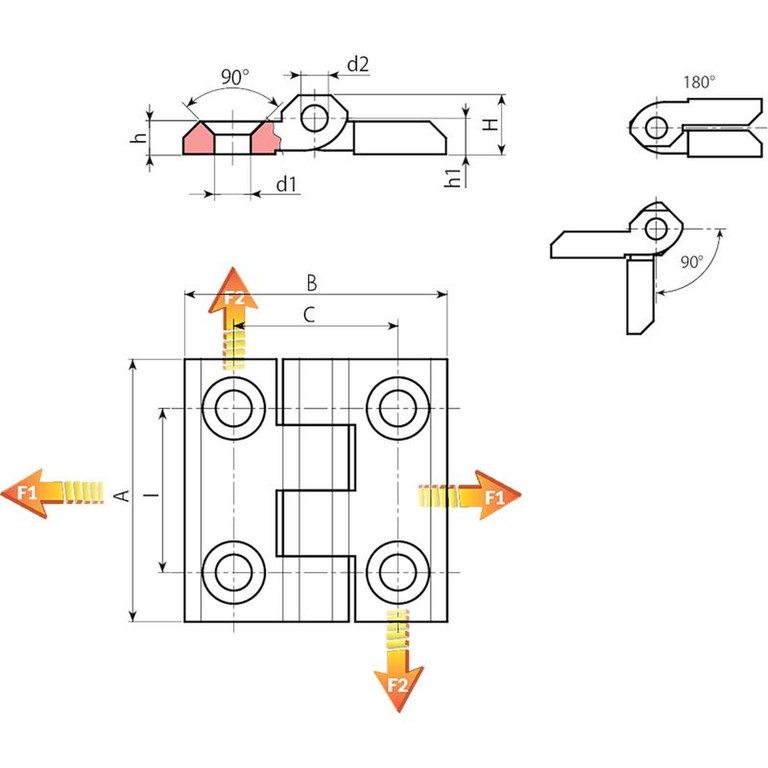

| Código | Art. | I | C | A | B | H | h | h1 | d2 | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O30025.0002 | O30025.ZG5.501 | 25 | 25 | 40 | 40 | 10 | 5 | 5.5 | 4 | 5.5 | 45 | - | - |
| O30030.0002 | O30030.ZG6.501 | 30 | 30 | 50 | 50 | 11,5 | 6 | 6 | 6 | 6,5 | 90 | 6230 | 1420 |
| O30036.0002 | O30036.ZG6.501 | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 6,5 | 115 | - | - |
| O30036.0004 | O30036.ZG8.501 | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 8,5 | 110 | - | - |
| O30040.0001 | O30040.ZG6.501 | 40 | 40 | 64 | 64 | 11,5 | 6 | 6,5 | 6 | 6,5 | 115 | 4340 | 4200 |

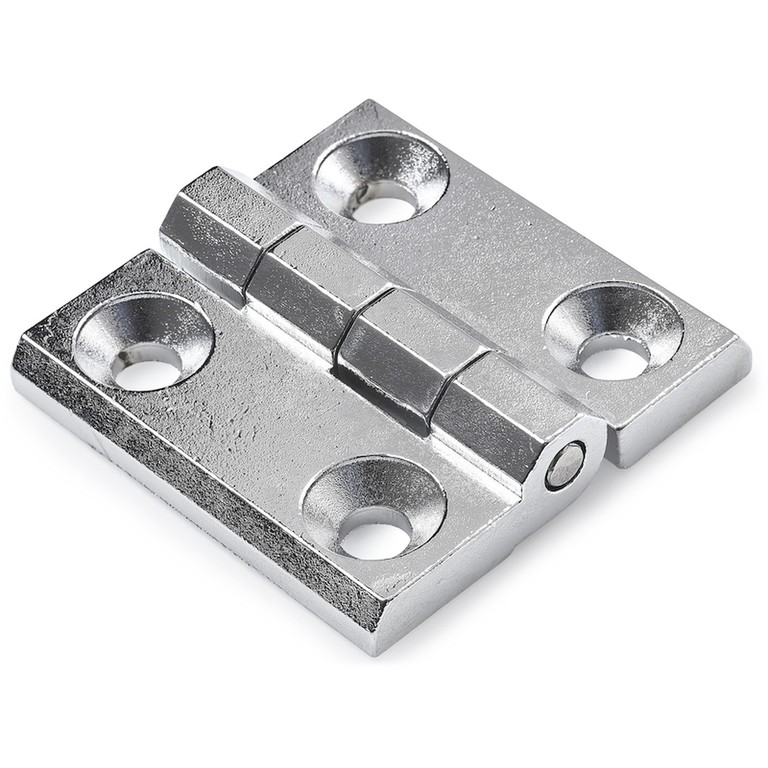

Versão O300Z: dobradiça em zamak zincada

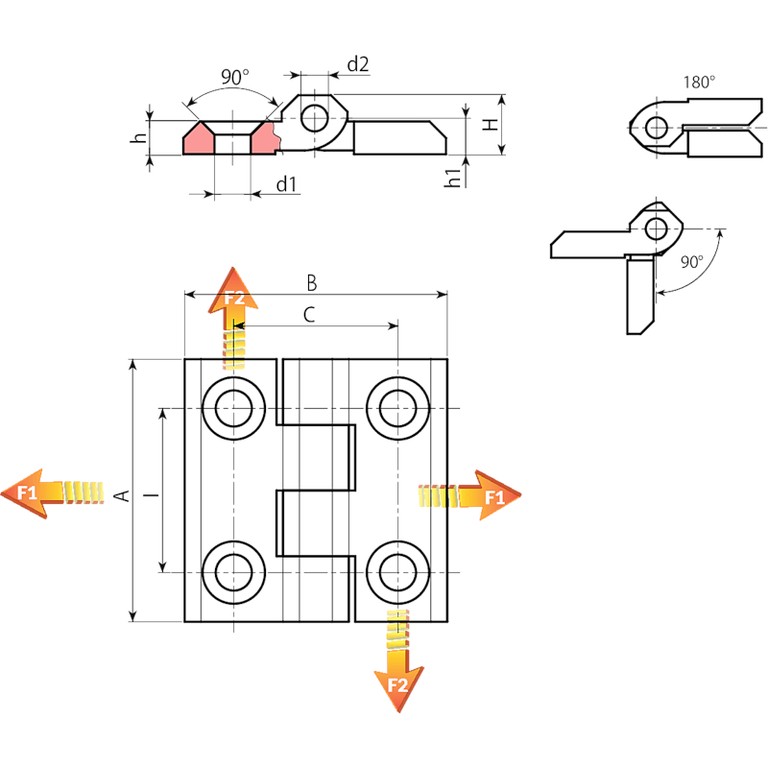

| Código | Art. | I | C | A | B | H | h | h1 | d2 | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O30025.0004 | O30025.ZG5.5Z | 25 | 25 | 40 | 40 | 10 | 5 | 5,5 | 4 | 5,5 | 45 | - | - |
| O30030.0004 | O30030.ZG6.5Z | 30 | 30 | 50 | 50 | 11,5 | 6 | 6 | 6 | 6,5 | 90 | 6230 | 1420 |
| O30036.0003 | O30036.ZG6.5Z | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 6,5 | 120 | - | - |
| O30036.0006 | O30036.ZG8.5Z | 36 | 36 | 60 | 60 | 15 | 8 | 9 | 6 | 8,5 | 112 | - | - |
| O30040.0002 | O30040.ZG6.5Z | 40 | 40 | 64 | 64 | 11,5 | 6 | 6,5 | 6 | 6,5 | 115 | 4340 | 4200 |
