FLANGE PARA BOTÃO (N245-N246-N248)
14
NFLAN
Manicotti con numerazione
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Cinzento (RAL 7035 cod. 13).
Graduação:
Tampografada a preto.
Parafusos de fixação:
3 parafusos autoatarraxantes 2,9x9,5 zincados UNI6954.
Pedidos especiais:
A pedido, o flange pode ser fornecido preto. Com escala graduada branca.
A pedido e por quantidade, escala graduada mediante desenho.

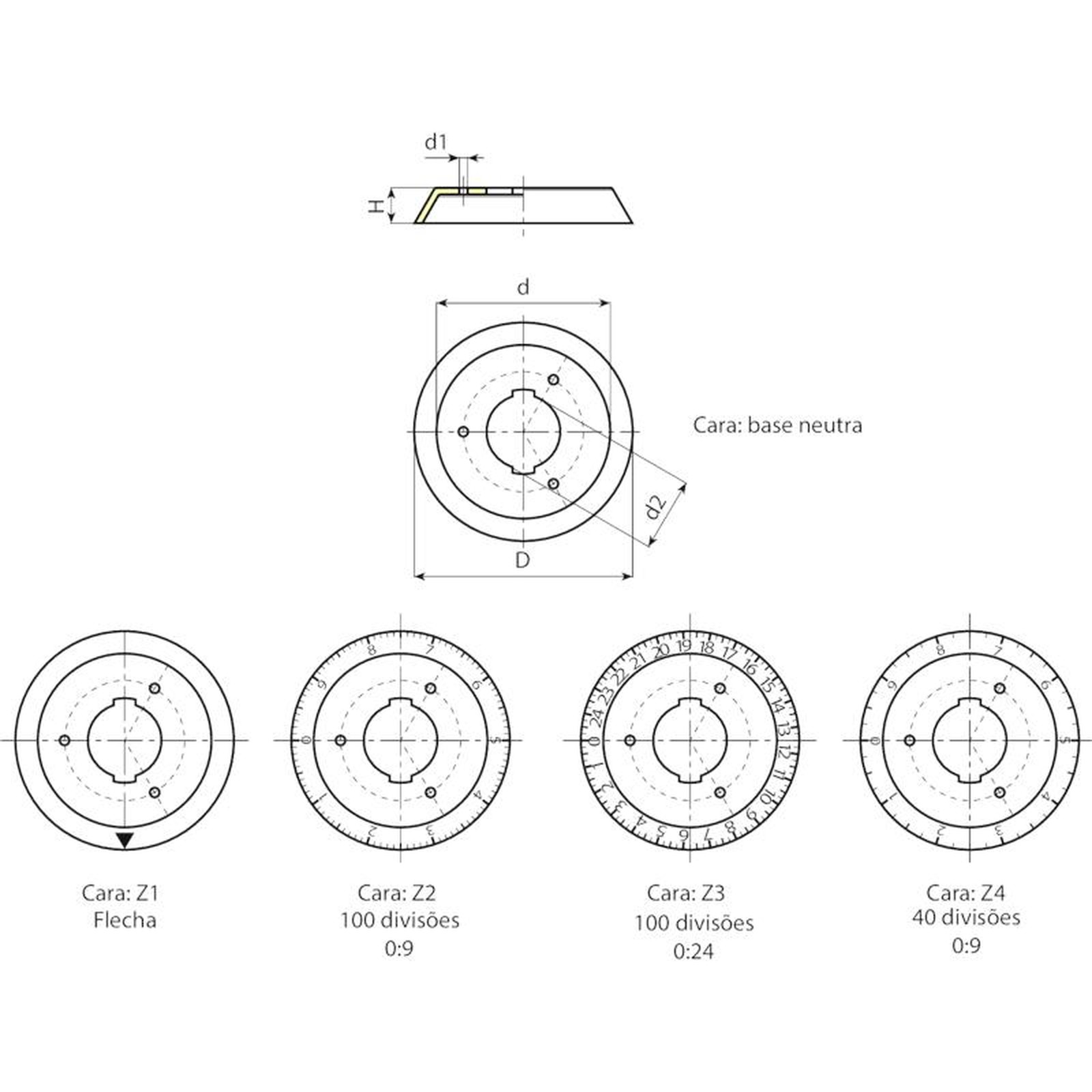

| Código | Art. | D | H | d/N246/N248 | d1 | d2 | TIPO | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| NFLAN.T3013 | NFLAN.T3013 | 38 | 7 | 30 | - | 20 | - | 5 |
| NFLAN.0005 | NFLAN.T3013Z1 | 38 | 7 | 30 | - | 20 | Z1 | 5 |
| NFLAN.T4313 | NFLAN.T4313 | 53,5 | 9 | 43 | 3,5 | 23,5 | - | 8 |
| NFLAN.0009 | NFLAN.T4313Z1 | 53,5 | 9 | 43 | 3,5 | 23,5 | Z1 | 8 |
| NFLAN.T5413 | NFLAN.T5413 | 67 | 11 | 54 | 3,5 | 27,5 | - | 13 |
| NFLAN.0012 | NFLAN.T5413Z1 | 67 | 11 | 54 | 3,5 | 27,5 | Z1 | 13 |
| NFLAN.T6513 | NFLAN.T6513 | 80 | 13 | 65 | 3,5 | 27,5 | - | 20 |
| NFLAN.0015 | NFLAN.T6513Z1 | 80 | 13 | 65 | 3,5 | 27,5 | Z1 | 20 |
| NFLAN.0016 | NFLAN.T6513Z2 | 80 | 13 | 65 | 3,5 | 27,5 | Z2 - 0:9 100 | 20 |
| NFLAN.0017 | NFLAN.T6513Z3 | 80 | 13 | 65 | 3,5 | 27,5 | Z3 - 0:24 100 | 20 |
| NFLAN.0018 | NFLAN.T6513Z4 | 80 | 13 | 65 | 3,5 | 27,5 | Z4 - 0:9 40 | 20 |
| NFLAN.T7813 | NFLAN.T7813 | 93 | 13 | 78 | 3,5 | 31,5 | - | 27 |
| NFLAN.0019 | NFLAN.T7813Z1 | 93 | 13 | 78 | 3,5 | 31,5 | Z1 | 27 |
