BOTÃO DE CONTROLO SERRILHADO COM CASQUILHO DE FURO ROSCADO
14
N248
Manicotti zigrinati
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Tampão:
Tampão central em poliamida cinzenta (RAL 7035).
Inserções:
Casquilho com furo roscado passante em aço zincado (tolerância de rosca 6H).
Notas:
(*) Fixação do flange NFLAN lateral (acessório).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

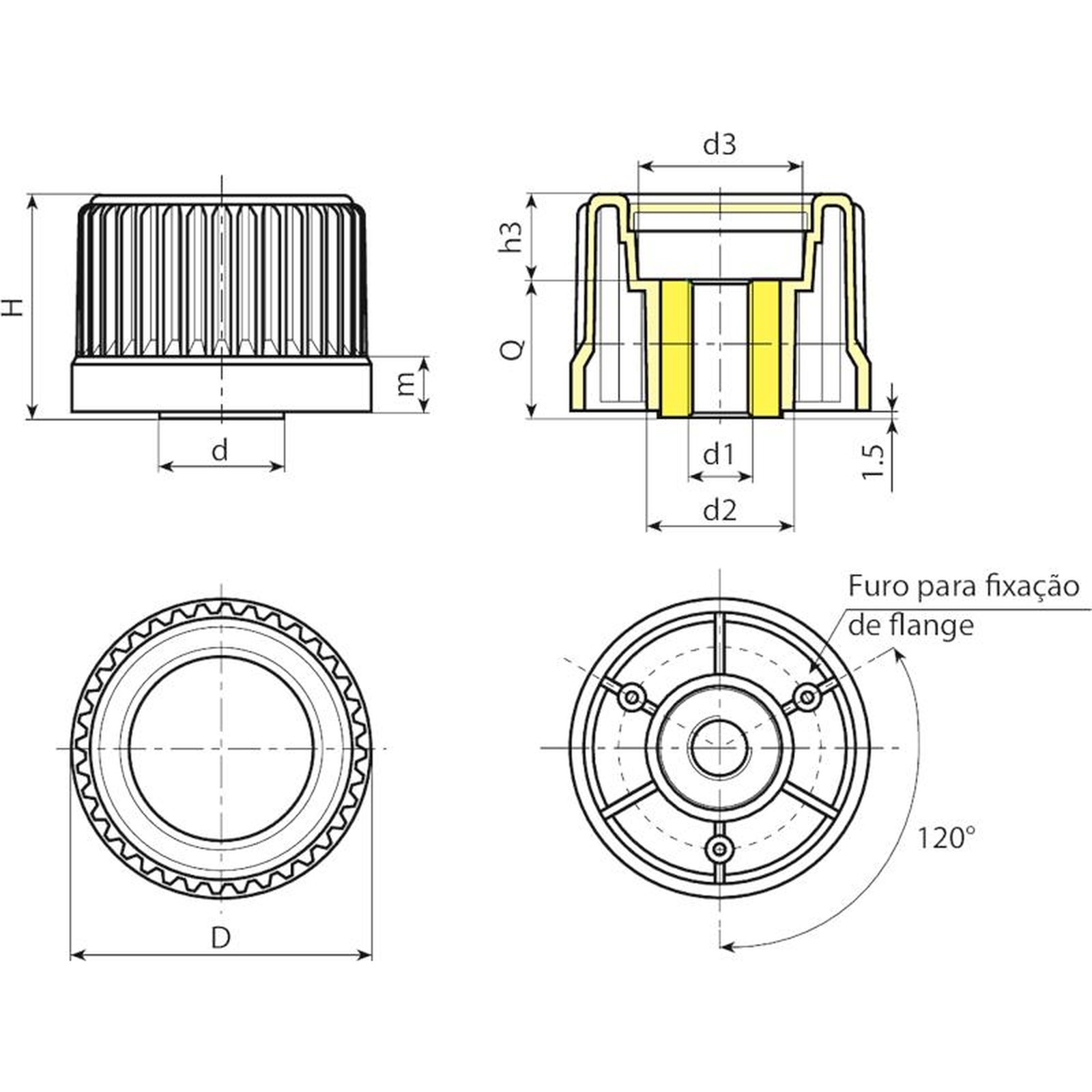

| Código | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Furos roscados já predispostos: N248-30 : M08-M10-M12
Furos roscados já predispostos: N248-43 : M08-M10-M12
Furos roscados já predispostos: N248-54 : M08-M10-M12
Furos roscados já predispostos: N248-65 : M10-M12-M14
Furos roscados já predispostos: N248-78 : M12-M14-M16
Atenção: com no mínimo 100 peças, o diâmetro d1 pode ser produzido com as dimensões a pedido.
