BOTÃO DE CONTROLO SERRILHADO COM PERNO ROSCADO
14
N245
Manicotti zigrinati
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Tampão:
Tampão central em poliamida cinzenta (RAL 7035).
Inserções:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Notas:
(*) Fixação do flange NFLAN lateral (acessório).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

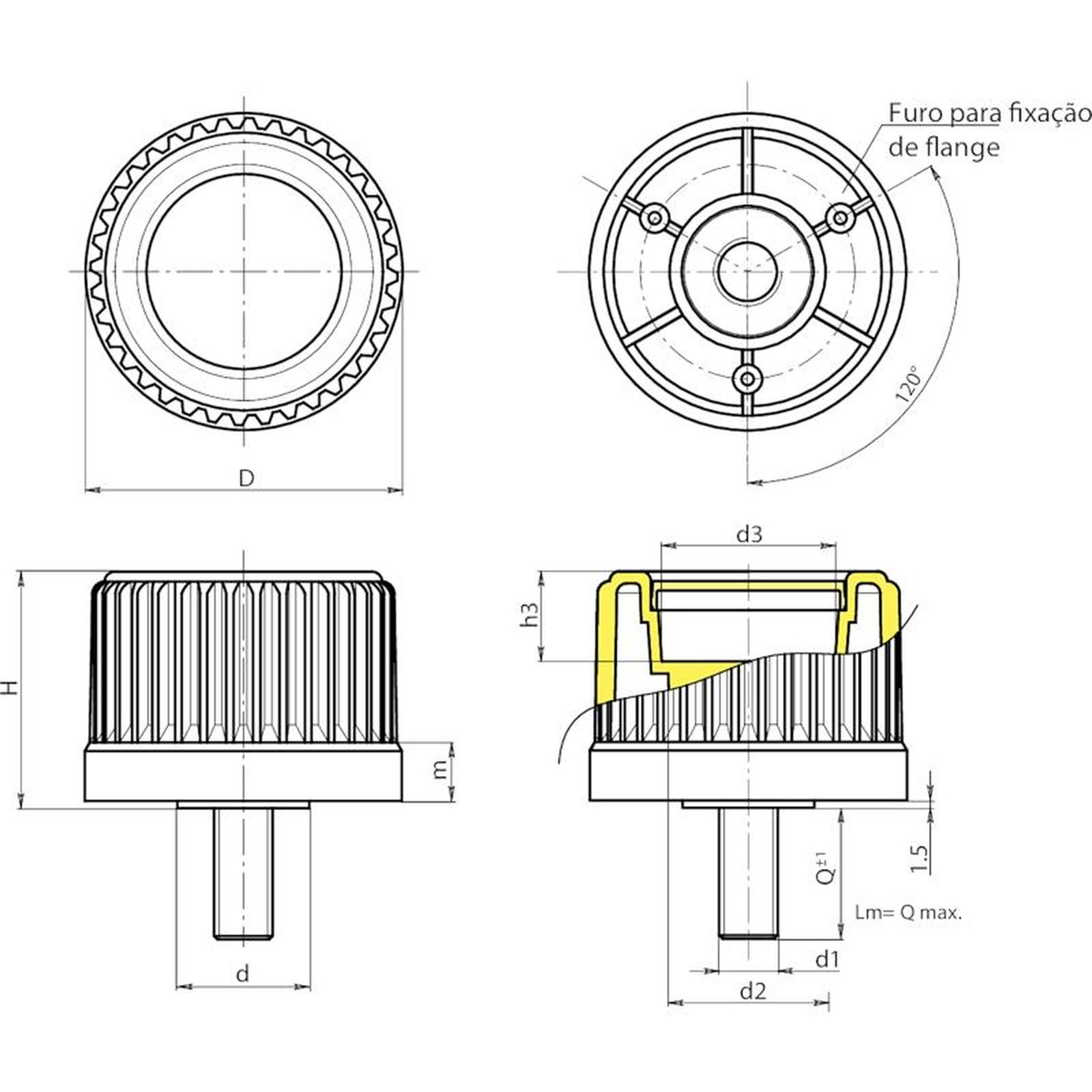

| Código | Art. | D | H | m | d | d2 | d3 | h3 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N24530.0002 | N24530.TM10X200113(*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | 80 | M10 | 20 | 40 |
| N24543.0001 | N24543.TM12X300113 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | 90 | M12 | 30 | - |
| N24554.0001 | N24554.TM12X300113 | 54 | 43.5 | 12 | 26 | 32 | 31 | 13,5 | 100 | M12 | 30 | - |
| N24565.0001 | N24565.TM16X300113 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | 120 | M16 | 30 | - |
| N24578.0001 | N24578.TM16X300113 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | 120 | M16 | 30 | - |
LM = Comprimento máximo moldável.
Comprimento do perno a pedido, com no mínimo 200 peças.
