EMPUNHADURA DE PUNHO ROTATIVO E REBATÍVEL COM BASE REDONDA EM AÇO INOXIDÁVEL
13
M204CIN
Manici pieghevoli
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
(1) Mecanismo perno rotativo e rebatível em aço inoxidável (Aisi 303).
(2) Cavilha de referência em aço inoxidável (Aisi 304) DIN934.
(3) Mola em aço inoxidável (Aisi 302).
Versões especiais:
A pedido e por quantidade, cores conforme a tabela de cores.
A pedido e por quantidade, a inserção pode ser fornecida:
em aço preto do óxido (ZB no final do código),
em aço zincado (CVZ no final do código),
em aço inoxidável Aisi 304 (CIH no final do código).

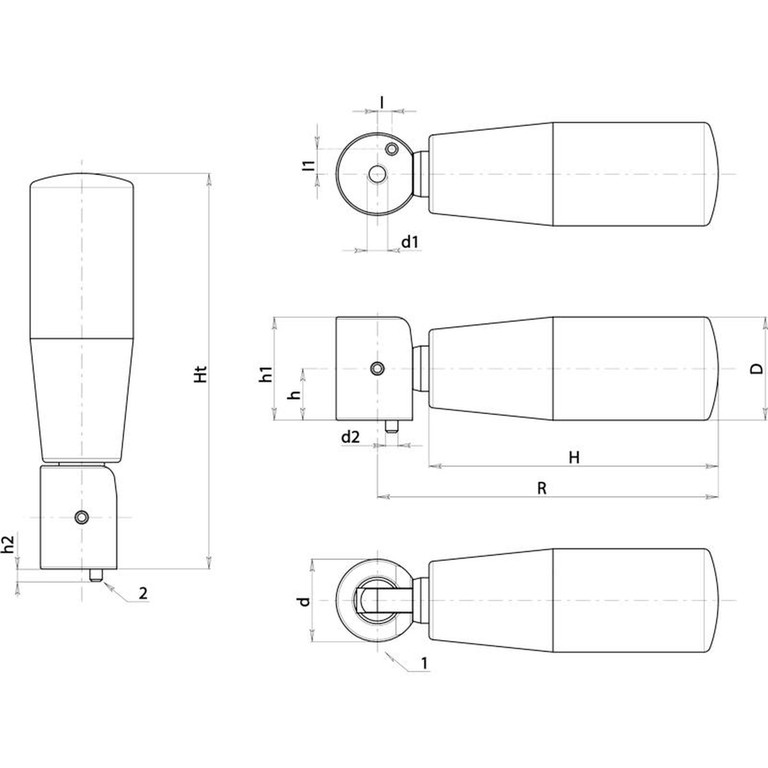

| Código | art. | H | D | d | R | Ht | h | h1 | h2 | d1 | d2 | l | l1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M20470.0001 | M20470.TM0501CIN | 70 | 25 | 20 | 83 | 96 | 12,5 | 25 | 3 | M5 | 3 | 3,5 | 6,1 | 114 |
| M20480.0001 | M20480.TM0501CIN | 79 | 26 | 20 | 92,5 | 105 | 12,5 | 25 | 3 | M5 | 3 | 3,5 | 6,1 | 145 |
