EMPUNHADURA DE PUNHO ROTATIVO E REBATÍVEL
13
M136
Manici pieghevoli
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).

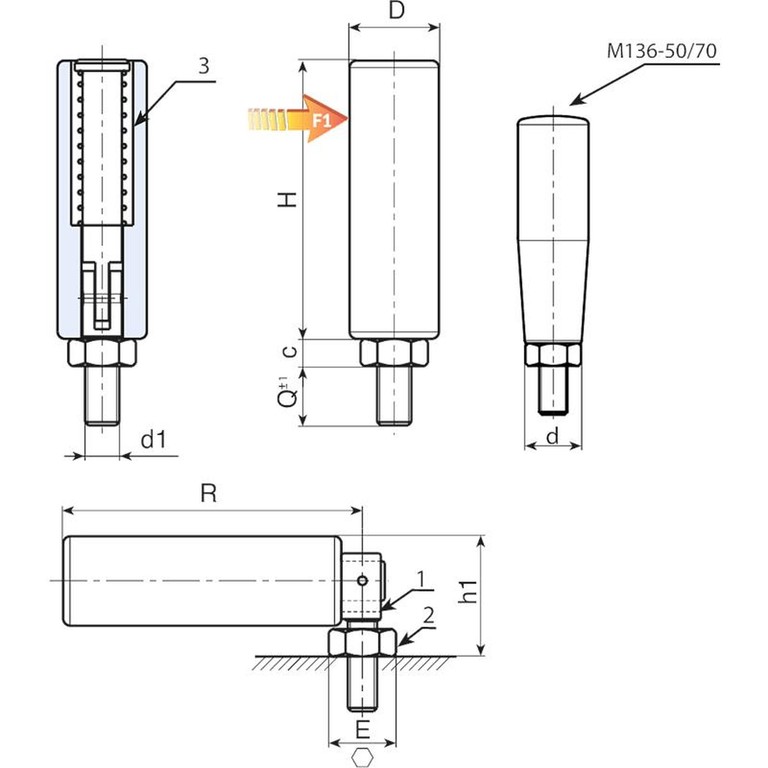

Inserções:
M136
1) Perno roscado rotativo e rebatível em aço preto do óxido com cabeça de fenda em cruz.
(2) Porca roscada em aço preto do óxido DIN 934.
(3) Mola em aço zincado.
M136 CIN
(1) Perno roscado rotativo e rebatível em aço inoxidável (Aisi 303) com cabeça de fenda em cruz.
(2) Porca roscada em aço inoxidável (Aisi 304) DIN 934.
(3) Mola em aço inoxidável (Aisi 302).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas zincadas (colocar CVZ no final do código preto do óxido).
A pedido e por quantidade, cores conforme a tabela de cores.
Versão M136: versão em aço preto do óxido.
| Código | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M13650.0001 | M13650.TM06X0901 | 49,5 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 39 | 270 |
| M13670.0001 | M13670.TM08X1001 | 69 | 23,5 | 20 | 13 | 73 | 6,5 | 28,5 | M8 | 10 | 71 | 840 |
| M13682.0002 | M13682.TM10X1501 | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 152 | 1700 |
| M13690.0001 | M13690.TM10X1501 | 90 | 26 | - | 17 | 96 | 8 | 35 | M10 | 15 | 160 | 2700 |
Versão M136CIN: versão em aço inoxidável (Aisi 303).
| Código | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M13650.0002 | M13650.TM06X0901CIN | 49,5 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 39 | 270 |
| M13670.0002 | M13670.TM08X1001CIN | 69 | 23,5 | 20 | 13 | 73 | 6,5 | 28,5 | M8 | 10 | 71 | 840 |
| M13682.0003 | M13682.TM10X1501CIN | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 152 | 1700 |
| M13690.0002 | M13690.TM10X1501CIN | 90 | 26 | - | 17 | 96 | 8 | 35 | M10 | 15 | 160 | 2700 |
