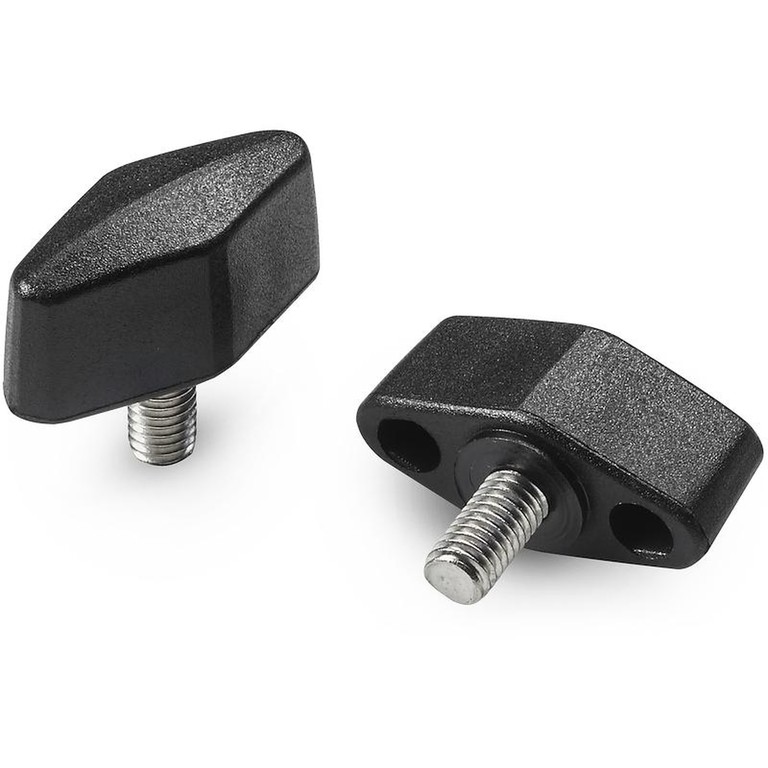

MANÍPULO DE ORELHAS COM PERNO ROSCADO
12
L751
Galletti standard
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
L751:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
L751CIN:
Parafuso prisioneiro roscado em aço inoxidável (Aisi 303) (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Versão L751: parafuso prisioneiro roscado em aço zincado.

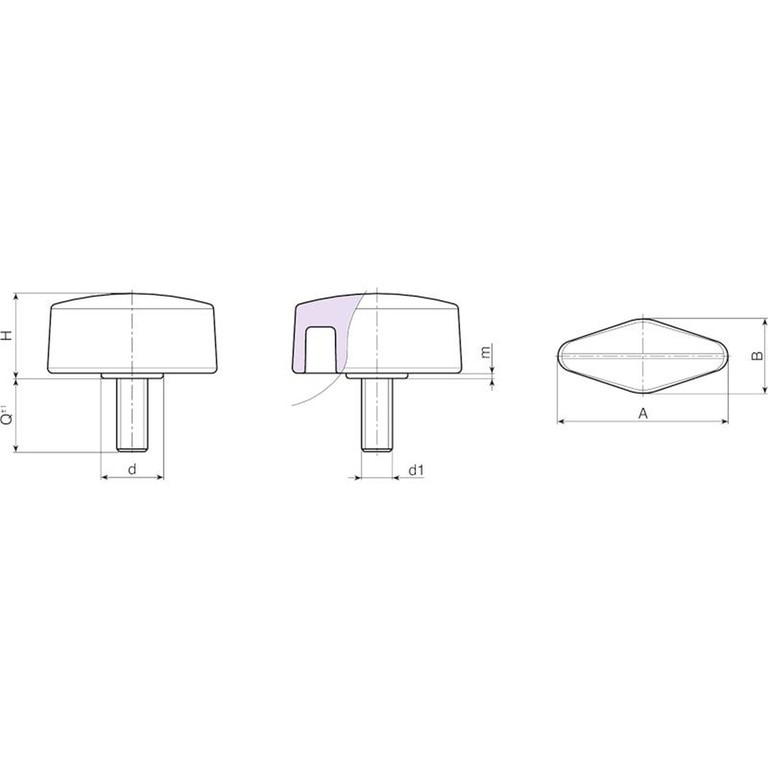

| Código | Art. | A | B | H | m | d | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| L75132.0006 | L75132.TM05X1601 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 16 | 8 |
| L75132.0009 | L75132.TM05X2501 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 25 | 9 |
| L75132.0011 | L75132.TM05X3001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 30 | 11 |
| L75132.0012 | L75132.TM05X4001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M5 | 40 | 15 |
| L75132.0017 | L75132.TM06X1001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 10 | 9 |
| L75132.0021 | L75132.TM06X1601 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 16 | 11 |
| L75132.0029 | L75132.TM06X2001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 20 | 12 |
| L75132.0033 | L75132.TM06X2501 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 25 | 12 |
| L75132.0036 | L75132.TM06X3001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 30 | 12,5 |
| L75132.0040 | L75132.TM06X4001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 40 | 15,5 |
| L75132.0047 | L75132.TM08X1001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 10 | 13,5 |
| L75132.0055 | L75132.TM08X1601 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 16 | 14,5 |
| L75132.0061 | L75132.TM08X2001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 20 | 16 |
| L75132.0064 | L75132.TM08X2501 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 25 | 17,5 |
| L75132.0067 | L75132.TM08X3001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 30 | 19 |
| L75132.0071 | L75132.TM08X4001 | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 40 | 22 |
| L75148.0001 | L75148.TM06X1001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M6 | 10 | 13 |
| L75148.0002 | L75148.TM06X1601 | 48 | 15 | 16 | 1 | 12.5 | 70 | M6 | 16 | 15 |
| L75148.0003 | L75148.TM06X2001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M6 | 20 | 16 |
| L75148.0014 | L75148.TM08X1601 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 16 | 18 |
| L75148.0016 | L75148.TM08X2001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 20 | 20 |
| L75148.0020 | L75148.TM08X2501 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 25 | 21,5 |
| L75148.0021 | L75148.TM08X3001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 30 | 23 |
| L75148.0023 | L75148.TM08X4001 | 48 | 15 | 16 | 1 | 12.5 | 70 | M8 | 40 | 27 |
Comprimentos do perno a pedido, com no mínimo 150 peças.
LM = Comprimento máximo moldável.
Versão L751 CIN: inserção em aço inoxidável Aisi 303.
| Código | Art. | A | B | H | m | d | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| L75132.0018 | L75132.TM06X1101CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 11 | 11 |
| L75132.0022 | L75132.TM06X1601CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 16 | 13 |
| L75132.0037 | L75132.TM06X3001CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M6 | 30 | 17 |
| L75132.0057 | L75132.TM08X1601CIN | 33 | 15 | 16.5 | 1 | 12 | 60 | M8 | 16 | 15 |
Comprimento do perno a pedido, com no mínimo 250 peças.
LM = Comprimento máximo moldável.
