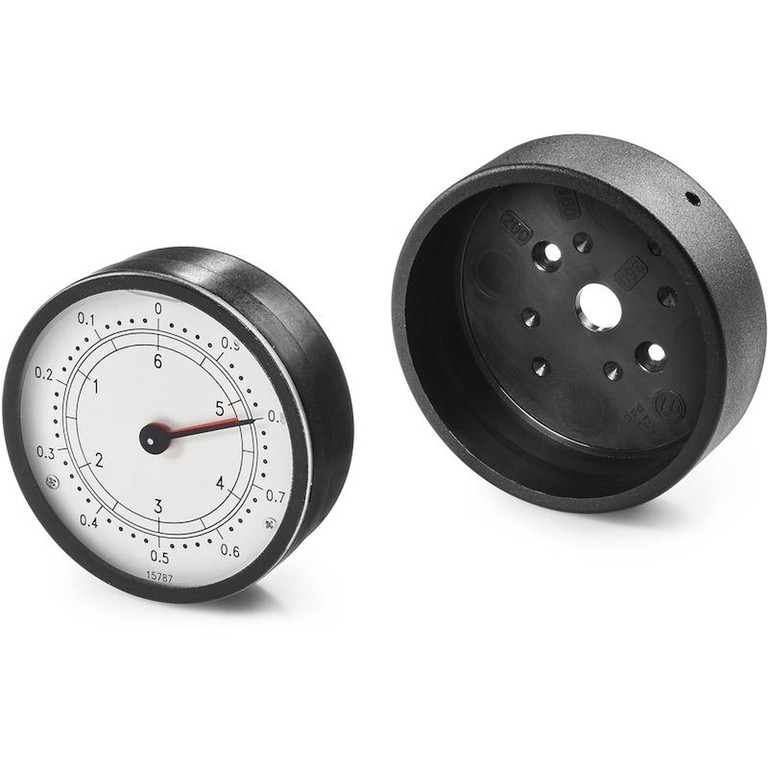

ADAPTADOR INDICADOR PARA MANIVELA COM RAIOS
K870
Indicatori gravitazionali ed accessori
Materiais:
Poliamida reforçada. Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Furos de fixação:

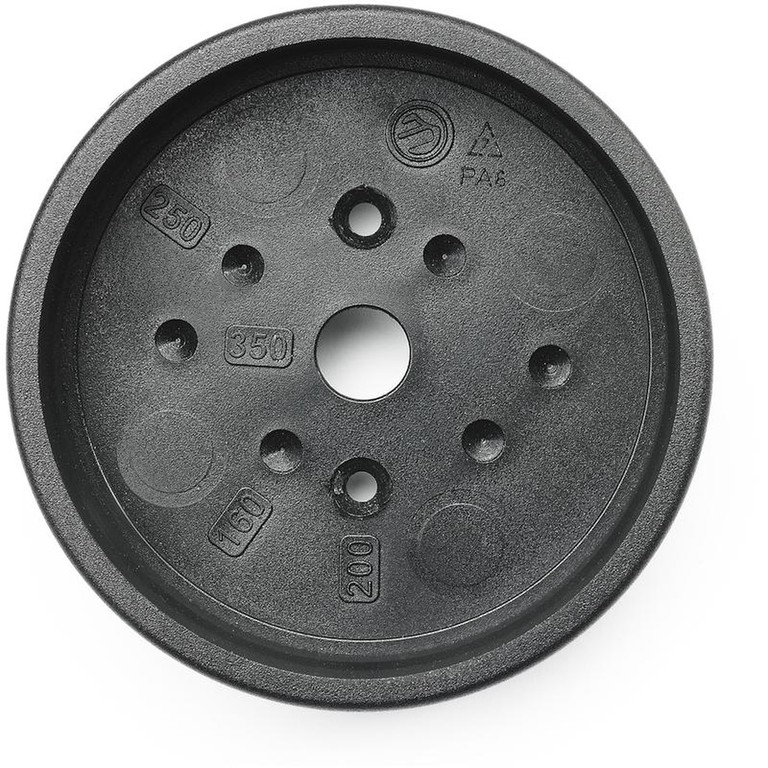

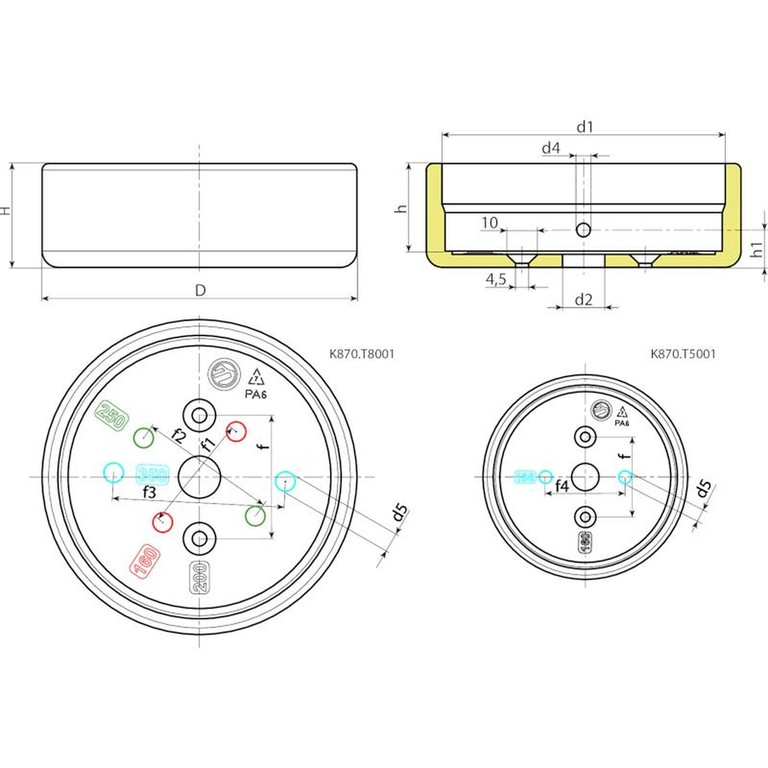

Um adaptador pode ser utilizado com mais manivelas com raios. Para a fixação, primeiro é preciso escolher o par de furos relativos ao diâmetro da manivela em uso (para facilitar, os diâmetros estão gravados ao lado de um dos dois furos); de seguida, deve-se tornar os furos passantes usando uma simples broca de berbequim d. 4,5. Atenção, o furo deve ser escareado para poder obter o alojamento para o parafuso de cabeça escareada. Os dois parafusos autoatarraxantes (TPS 4x16) são fornecidos com o adaptador. Como exemplo, no desenho ao lado estão representados os furos escareados obtidos em um K870.T8001 para uma manivela com raios Boteco de 200 mm de diâmetro.
Fixação do indicador:
Fixar o indicador com pino roscado M05 a inserir no furo d4 (pino fornecido com o adaptador).
Compatibilidade com adaptadores:
Adaptador K870.T5001 com indicador K65050 para manivelas D. 130-160
Adaptador K870.T8001 com indicador K65080 para manivelas D. 160-200-250-350
As séries de artigos nas quais é possível montar o adaptador são: D205-D206-D208.
Pedidos especiais:
Nenhum.
Correspondências de Diâmetros/Indicadores:







Código | art. | D | H | h | h1 | d1 | d2 | d3 | d4 | d5 | f | f1 | f2 | f3 | f4 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K870.TS5001BASE1 | K870.TS5001BASE1 | 62 | 29.5 | 24 | 12 | 52,4 | 13 | 4.5 | M5 | 6 | 36 | - | - | - | 25 | 74 |
K870.TS8001BASE1 | K870.TS8001BASE1 | 97 | 32 | 27 | 11.5 | 87,4 | 13 | 4.5 | M5 | 6 | 36 | 38 | 42 | 53 | - | 95 |
