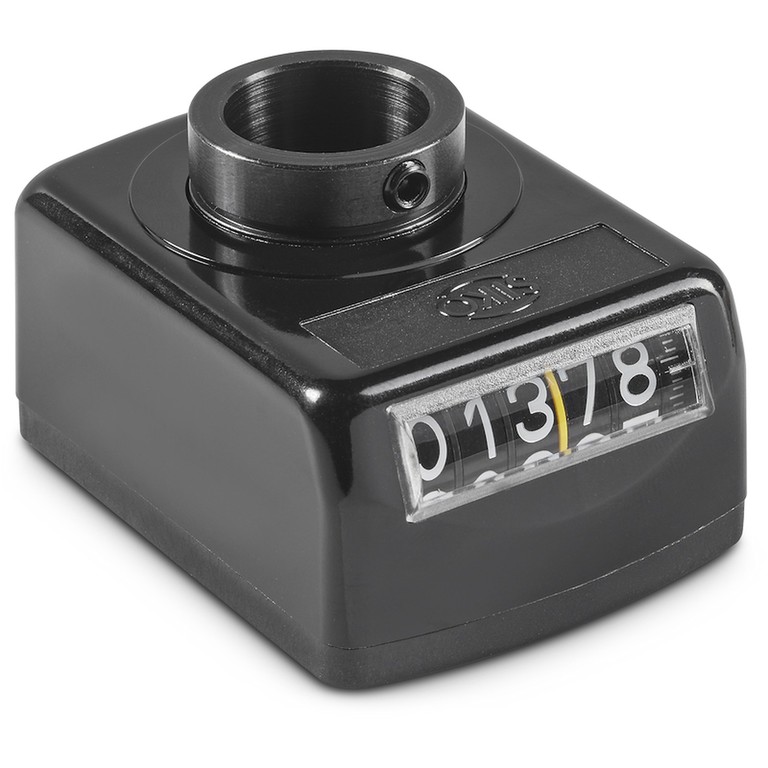

INDICADOR DE POSIÇÃO DE 5 DÍGITOS
K620
Blocchetti numeratori ed accessori
Materiais:
(1-2) Carcaça do numerador:
Poliamida reforçada com fibra de vidro. Resistente a óleos e massas lubrificantes.
(3) Pino de fixação:
K620: Aço C45
K620CIN: Aço inoxidável (Aisi 304).
(4) Bucha de ligação com eixo:
K620: Aço automático.
K620CIN: Aço inoxidável (Aisi 303).
(5) Visor:
Polimetilmetacrilato (PMMA).
(6) Indicadores de números:
Poliamida.
Superfície:
(1-2-6) Liscia
(4) Lisa por torneameno preciso.
(5) Lisa, com efeito leitura facilitada.
Cor:
(1) Tampa da carcaça:
Preto (RAL 9011 cód. 01)
(2) Carcaça:
K620: Preto (RAL 9011 cód. 01).

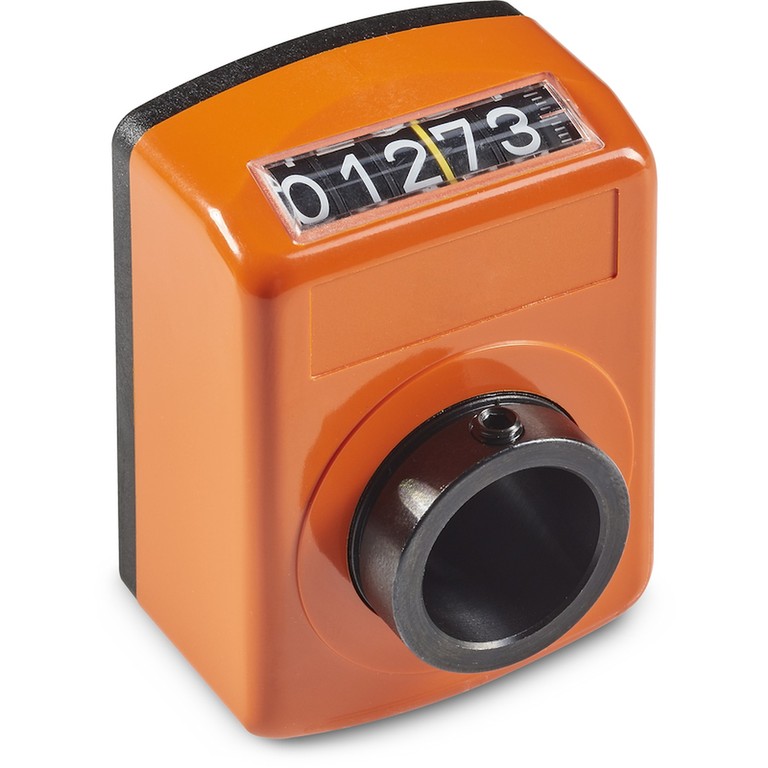

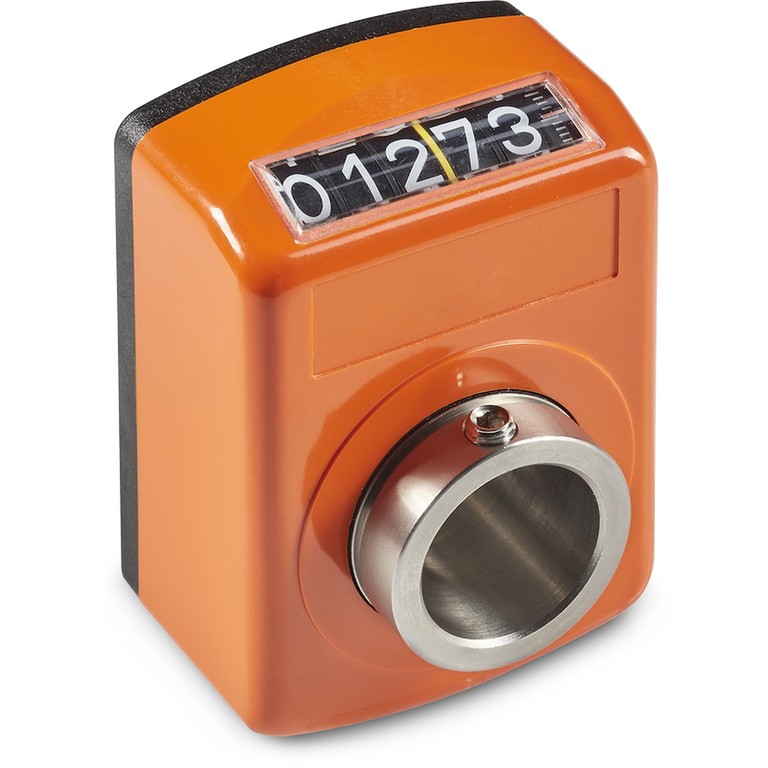

K622: Alaranjado (RAL 2004 cód. 02).
K623: Cinzento (RAL 7035 cod. 13).
(3) Pino de fixação:
K620: Preto do óxido.
K620CIN: Natural.
(4) Bucha de ligação
K620: Preta do óxido.
K620CIN: Natural.
(5) Visor:
Transparente.
(6) Indicadores de números:
Indicador de números de fundo preto com números em branco.
Carateres dos indicadores de números:
Tampografati di bianco. altezza carattere circa 4 mm.
Relação de redução (GR):
A relação de redução estabelece qual número deve aparecer no numerador após ter feito uma rotação completa (360°). Por exemplo, ao escolher uma relação de redução igual a 15, após uma rotação no visor aparecerá o dígito 015. A posição do decimal ajuda a desmultiplicar a medida; de facto, ao escolher um dígito decimal, o 015 fica 01,5.
Posição de leitura / montagem (PL):
O indicador de posição pode ser posicionado na aplicação em quatro posições diferentes. Favor escolher a mais apropriada para a sua utilização:
P1 = Vertical com números na parte superior,
P2 = Verticale con numeri in parete verticale,
P3 = Orizzontale con numeri in parete inclinata,
P4 = Horizontal com números na parte vertical.
Sentido de rotação (SR):
O= aumento dos valores com rotação horária
A= diminuição dos valores com rotação anti-horária
Ponto decimal (PD):
O indicador de posição também pode ser escolhido com o ponto decimal. Neste caso, tendo três dígitos, a posição decimal está disponível da seguinte forma:
PD = 0 - nenhum decimal indicado (00000)
PD = 1 - um dígito decimal indicado (0000.0)
PD = 2 - dois dígitos decimais indicados (000.00)
PD = 3 - três dígitos decimais indicados (00.000)
PD = 4 - quatro dígitos decimais indicados (0.0000)

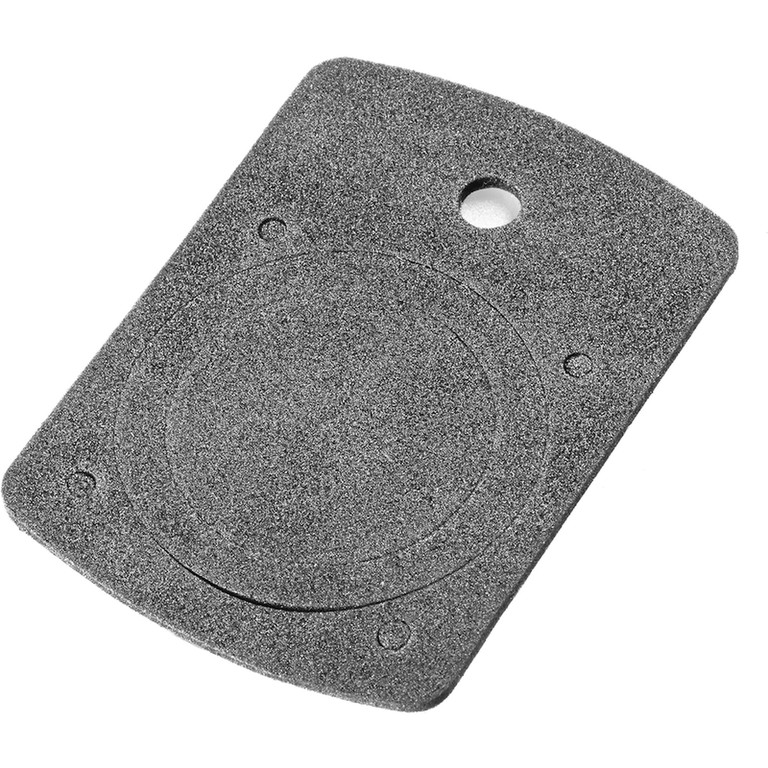

Vedação da base da carcaça:
Cada numerador é equipado com a vedação na base da carcaça em poliuretano expandido preto. Para outros de reserva, pedir o código K607067.
Pedidos especiais:

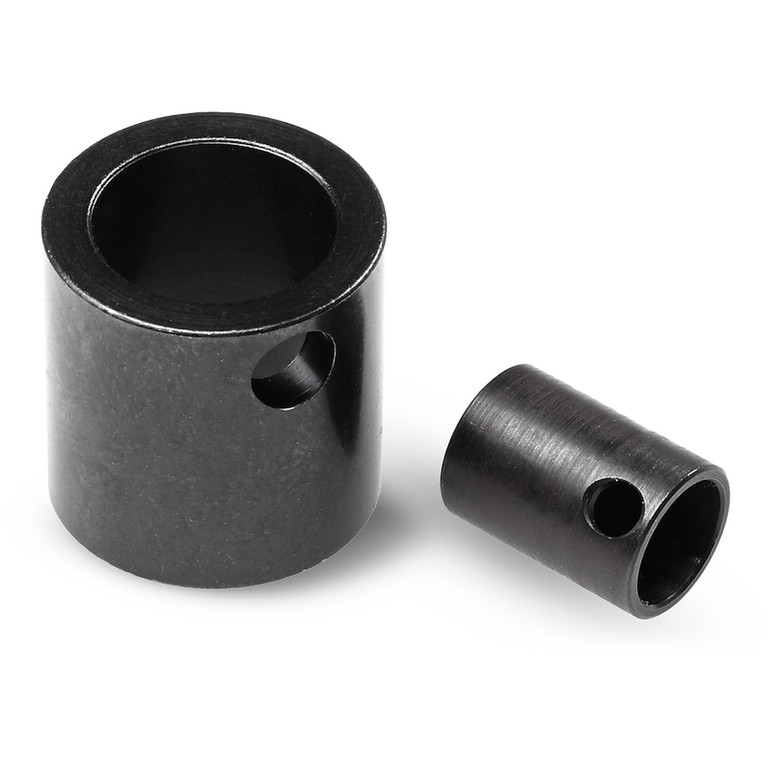

A pedido pode ser fornecida uma bucha de redução K605 em aço preto do óxido para o furo do eixo: diâmetros disponíveis: 08 - 10 - 12 - 14 - 18.
A pedido pode ser fornecido o pino antirrotação com compensação da folga.

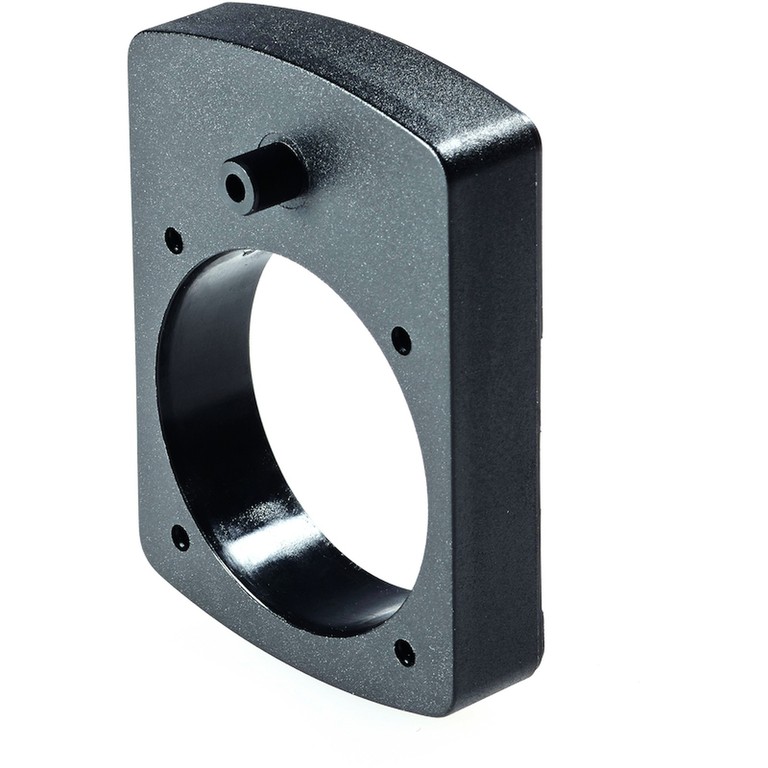

A pedido pode ser fornecida separadamente uma extensão intermediária para a carcaça base (K606067).

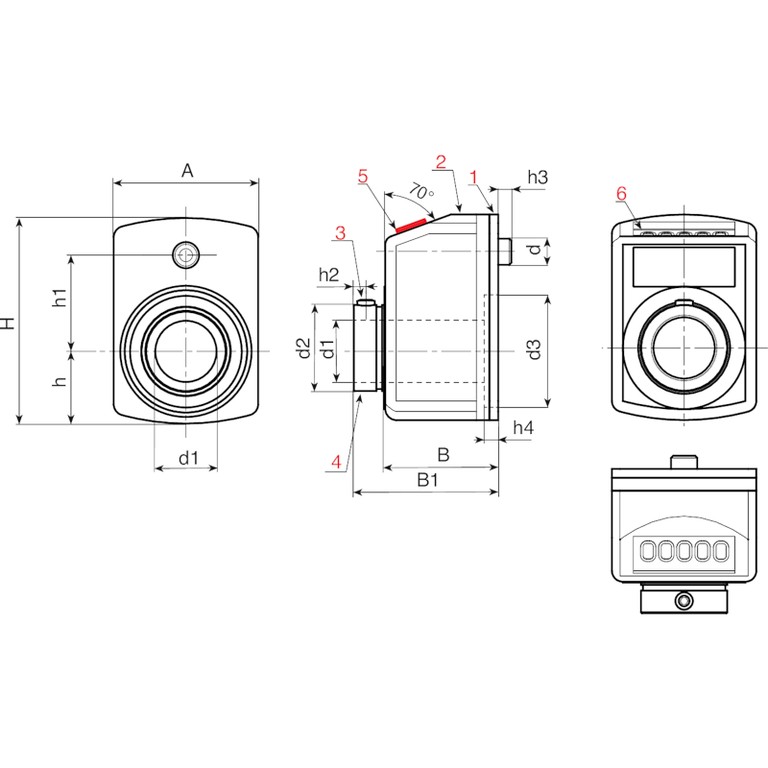

art. | H | A | h | h1 | h2 | h3 | h4 | B | B1 | d | d2 | d3 | d1 H7 | GR | SR | PL | PD | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K620067.TD20.......... | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K622067.TD20.......... | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K623067.TD20.......... | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K620067.TD20..........CIN | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K622067.TD20..........CIN | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
K623067.TD20..........CIN | 67,5 | 48 | 25,5 | 30 | 3,5 | 6 | 2 | 30 | 38,5 | 6 | 27 | 40 | 20 | 10 - 12/5 - 15 -17/5 - 20 - 25 - 30 - 39/375 - 40 - 50 - 60 - 78/75 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-2-4 | 100 |
