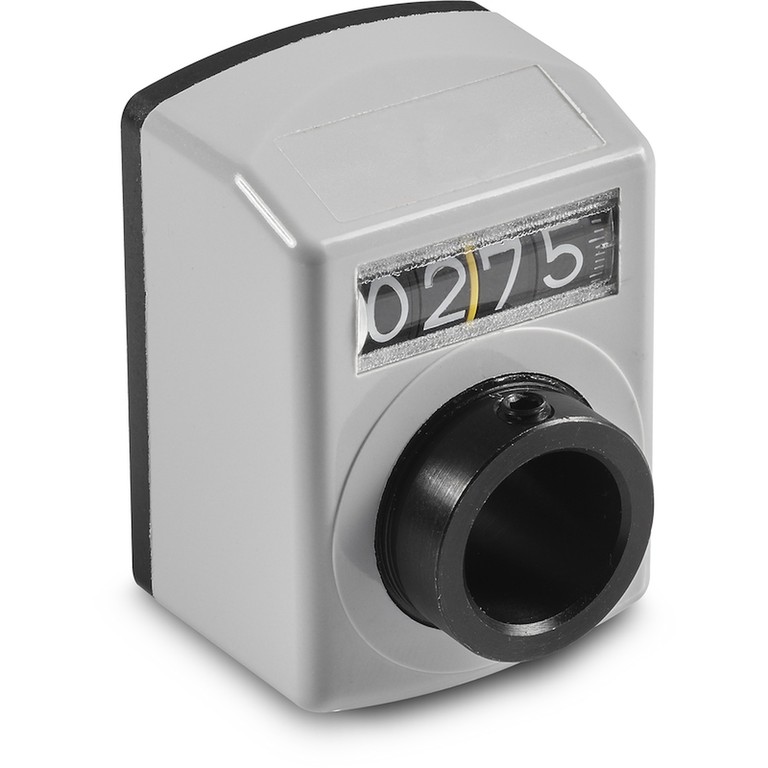

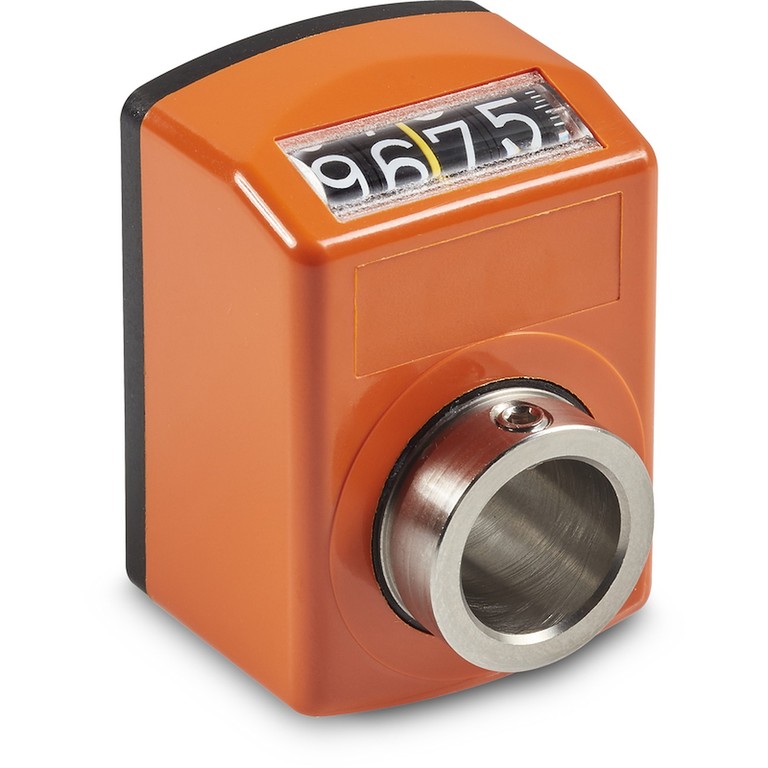

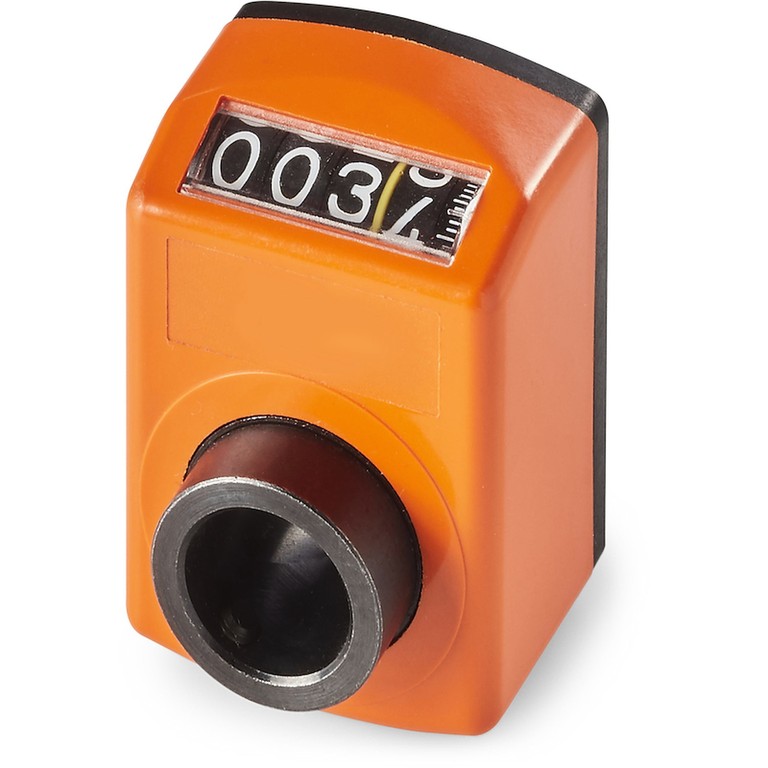

INDICADOR DE POSIÇÃO DE 4 DÍGITOS
K610
Blocchetti numeratori ed accessori
Materiais:
(1-2) Carcaça do numerador:
Poliamida reforçada com fibra de vidro. Resistente a óleos e massas lubrificantes.
(3) Pino de fixação:
K610: Aço C45
K610CIN: Aço inoxidável (Aisi 304).

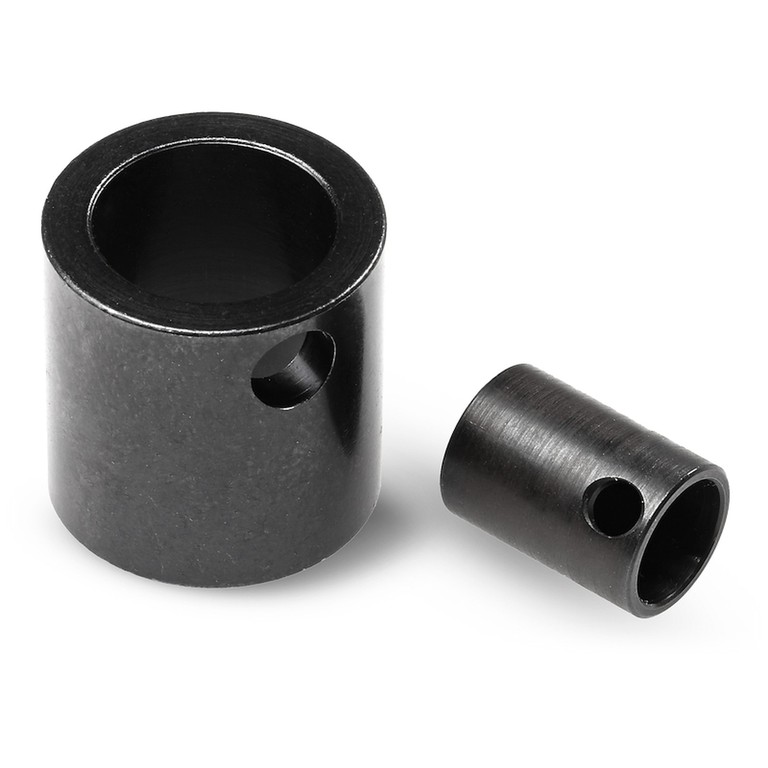

(4) Bucha de ligação com eixo:
K610: Aço automático.
K610CIN: Aço inoxidável (Aisi 303).
(5) Visor:
Polimetilmetacrilato (PMMA).
(6) Indicadores de números:
Poliamida.
Superfície:
(1-2-6) Liscia
(4) Lisa por torneameno preciso.
(5) Lisa, com efeito leitura facilitada.
Cor:
(1) Tampa da carcaça:
Preto (RAL 9011 cód. 01)
(2) Carcaça:
K610: Preto (RAL 9011 cód. 01).
K612: Alaranjado (RAL 2004 cód. 02).
K613: Cinzento (RAL 7035 cod. 13).
(3) Pino de fixação:
K610: Preto do óxido.
K610CIN: Natural.
(4) Bucha de ligação
K610: Preta do óxido.
K610CIN: Natural.
(5) Visor:
Transparente.
(6) Indicadores de números:
Indicador de números de fundo preto com números em branco.
Carateres dos indicadores de números:
Tampografati di bianco. altezza carattere circa 4 mm.
Relação de redução (GR):
A relação de redução estabelece qual número deve aparecer no numerador após ter feito uma rotação completa (360°). Por exemplo, ao escolher uma relação de redução igual a 15, após uma rotação no visor aparecerá o dígito 015. A posição do decimal ajuda a desmultiplicar a medida; de facto, ao escolher um dígito decimal, o 015 fica 01,5.
Posição de leitura / montagem (PL):
O indicador de posição pode ser posicionado na aplicação em quatro posições diferentes. Favor escolher a mais apropriada para a sua utilização:

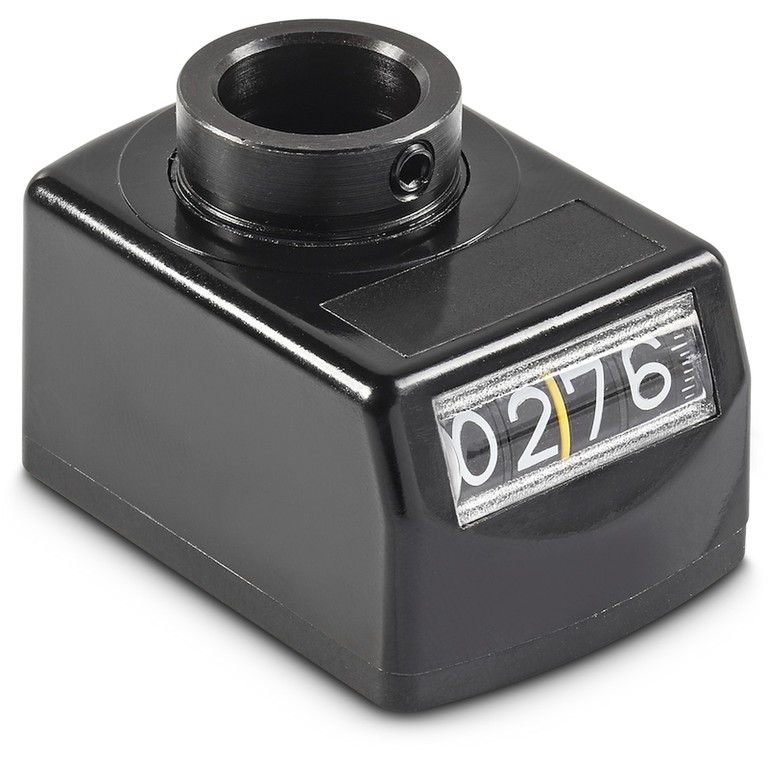

P1 = Vertical com números na parte superior,
P2 = Verticale con numeri in parete verticale,
P3 = Orizzontale con numeri in parete inclinata,
P4 = Horizontal com números na parte vertical.
Sentido de rotação (SR):
O= aumento dos valores com rotação horária
A= diminuição dos valores com rotação anti-horária
Ponto decimal (PD):
O indicador de posição também pode ser escolhido com o ponto decimal. Neste caso, tendo três dígitos, a posição decimal está disponível da seguinte forma:
PD = 0 - nenhum decimal indicado (0000)
PD = 1 - um dígito decimal indicado (000.0)
PD = 2 - dois dígitos decimais indicados (00.00)
PD = 3 - três dígitos decimais indicados (0.000)
Vedação da base da carcaça:
Cada numerador é equipado com a vedação na base da carcaça em poliuretano expandido preto. Para outros de reserva, pedir o código K607047.
Pedidos especiais:
A pedido pode ser fornecida uma bucha de redução K605 em aço preto do óxido para o furo do eixo: diâmetros disponíveis: 04 - 06 - 08 - 10 - 12.
A pedido pode ser fornecido o pino antirrotação com compensação da folga.

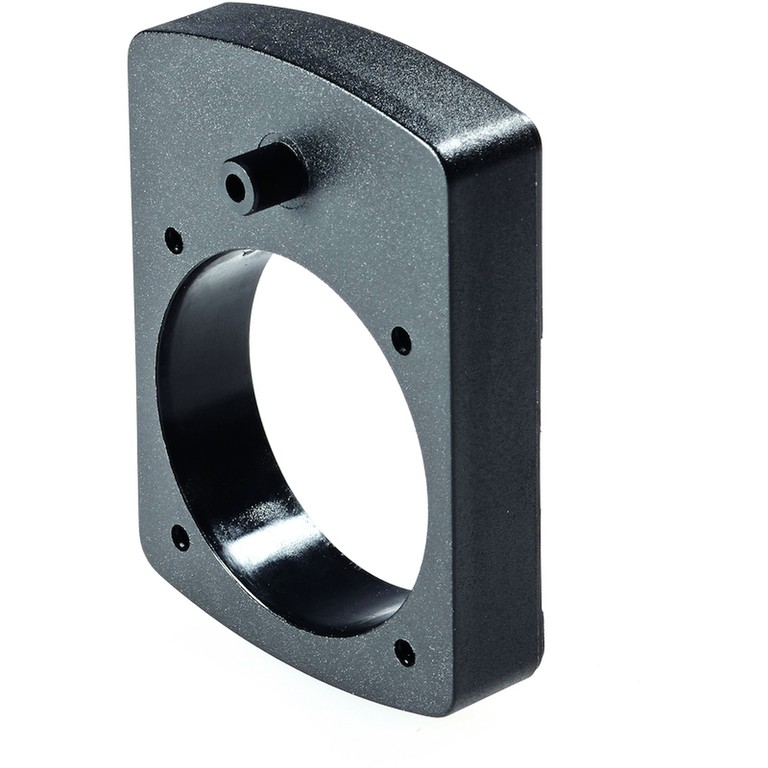

A pedido pode ser fornecida separadamente uma extensão intermediária para a carcaça base (K606047).

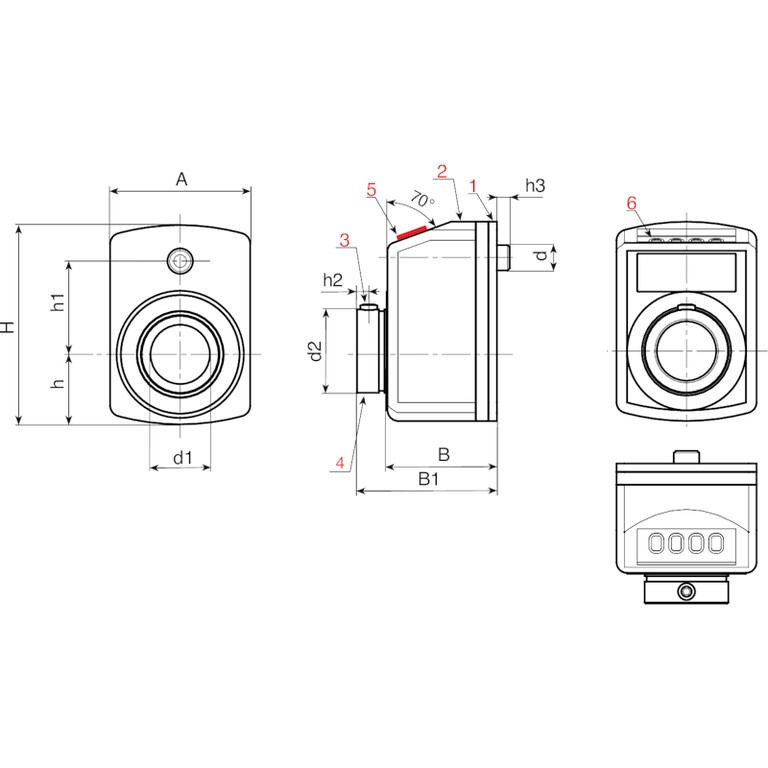

art. | H | A | h | h1 | h2 | h3 | B | B1 | d | d2 | d1 H7 | GR | SR | PL | PD | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K610047.TD14.......... | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K612047.TD14.......... | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K613047.TD14.......... | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K610047.TD14..........CIN | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K612047.TD14..........CIN | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
K613047.TD14..........CIN | 47 | 33 | 16,5 | 22 | 2,5 | 5 | 24 | 31 | 6 | 19,7 | 14 | 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2-3 | 50 |
