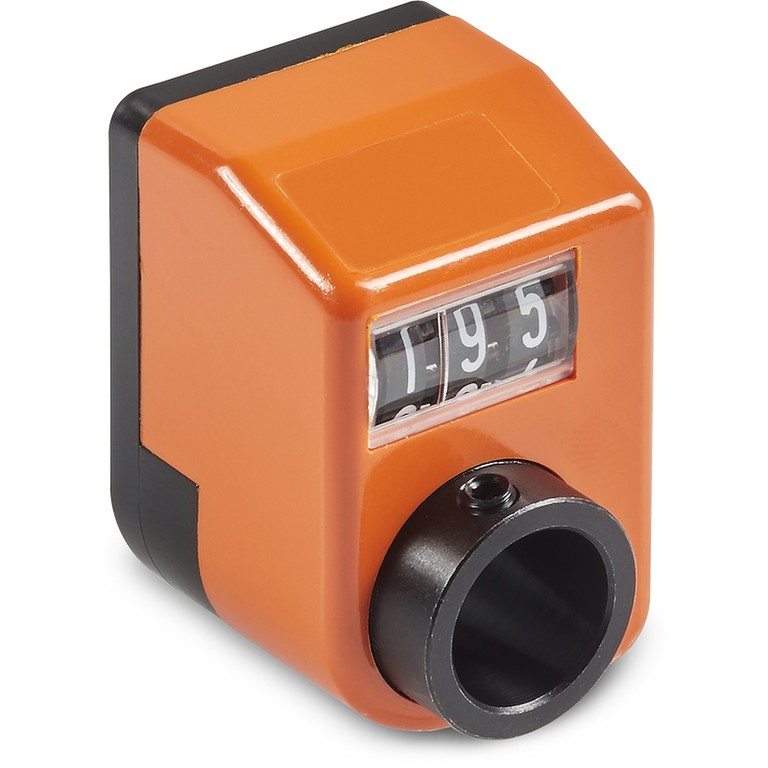

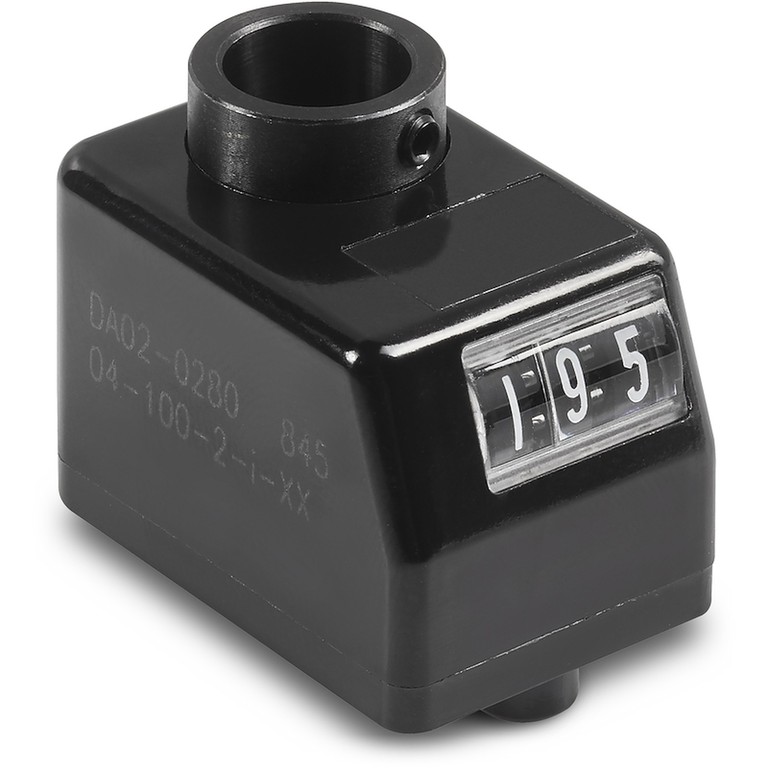

INDICADOR DE POSIÇÃO DE 3 DÍGITOS
K600
Blocchetti numeratori ed accessori
Materiais:
(1-2) Carcaça do numerador:
Poliamida reforçada com fibra de vidro. Resistente a óleos e massas lubrificantes.
(3) Pino de fixação:
K600: Aço C45
K600CIN: Aço inoxidável (Aisi 304).
(4) Bucha de ligação com eixo:
K600: Aço automático.
K600CIN: Aço inoxidável (Aisi 303).
(5) Visor:
Polimetilmetacrilato (PMMA).
(6) Indicadores de números:
Poliamida.
Superfície:
(1-2-6) Lisa
(4) Lisa por torneameno preciso.
(5) Lisa, com efeito leitura facilitada.
Cor:
(1) Tampa da carcaça:
Preto (RAL 9011 cód. 01)
(2) Carcaça:
K600: Preto (RAL 9011 cód. 01).
K602: Alaranjado (RAL 2004 cód. 02).
K603: Cinzento (RAL 7035 cod. 13).
(3) Pino de fixação:
K600: Preto do óxido.
K600CIN: Natural.
(4) Bucha de ligação
K600: Preta do óxido.
K600CIN: Natural.
(5) Visor:
Transparente.
(6) Indicadores de números:
Indicador de números de fundo preto com números em branco.
Carateres dos indicadores de números:
Tampografados de branco, altura do caráter cerca de 4 mm.
Relação de redução (GR):
A relação de redução estabelece qual número deve aparecer no numerador após ter feito uma rotação completa (360°). Por exemplo, ao escolher uma relação de redução igual a 15, após uma rotação no visor aparecerá o dígito 015. A posição do decimal ajuda a desmultiplicar a medida; de facto, ao escolher um dígito decimal, o 015 fica 01,5.
Posição de leitura / montagem (PL):
O indicador de posição pode ser posicionado na aplicação em quatro posições diferentes. Favor escolher a mais apropriada para a sua utilização:
P1 = Vertical com números na parte superior,
P2 = Vertical com números na parte vertical.
P3 = Horizontal com números na parte inclinada.
P4 = Horizontal com números na parte vertical.
Sentido de rotação (SR):
O= aumento dos valores com rotação horária
A= diminuição dos valores com rotação anti-horária
Ponto decimal (PD):
O indicador de posição também pode ser escolhido com o ponto decimal. Neste caso, tendo três dígitos, a posição decimal está disponível da seguinte forma:
PD = 0 - nenhum decimal indicado (000)
PD = 1 - um dígito decimal indicado (00.0)
PD = 2 - dois dígitos decimais indicados (0.00)

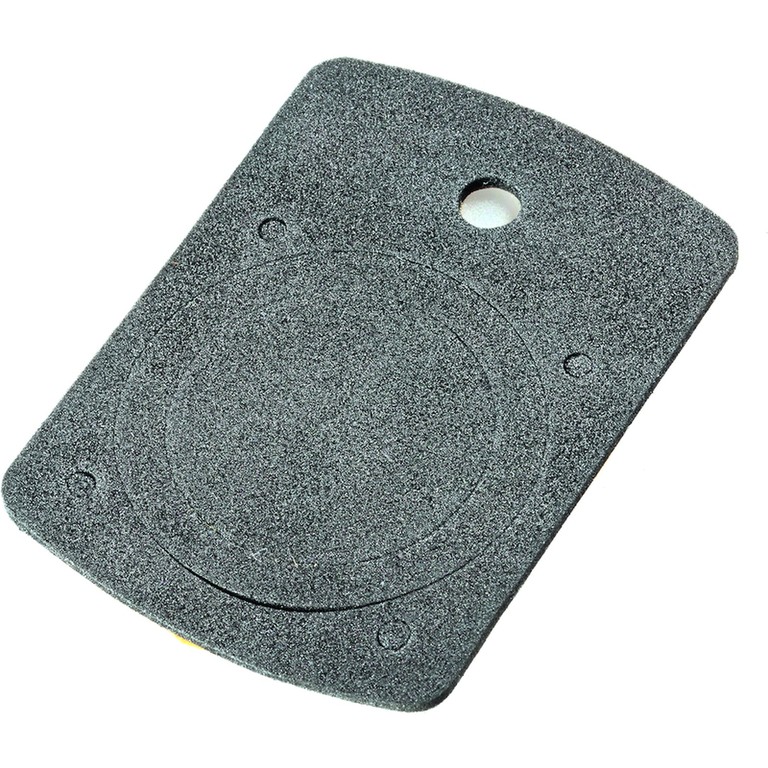

Vedação da base da carcaça:
Cada numerador é equipado com a vedação na base da carcaça em poliuretano expandido preto. Para outros de reserva, pedir o código K607033.
Pedidos especiais:

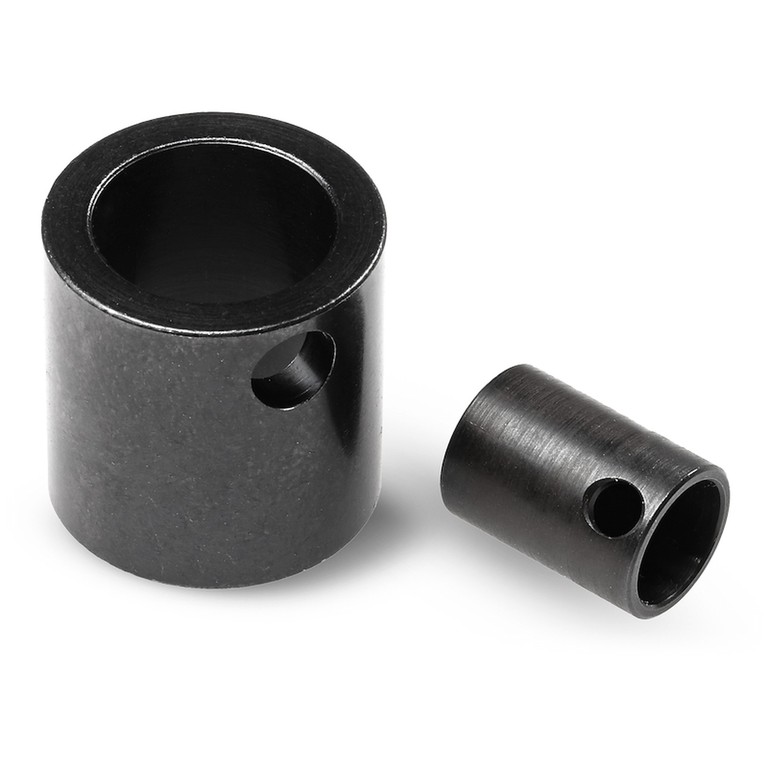

A pedido pode ser fornecida uma bucha de redução K605 em aço preto do óxido para o furo do eixo: diâmetros disponíveis: 06 - 07 - 08.
A pedido pode ser fornecido o pino antirrotação com compensação da folga.

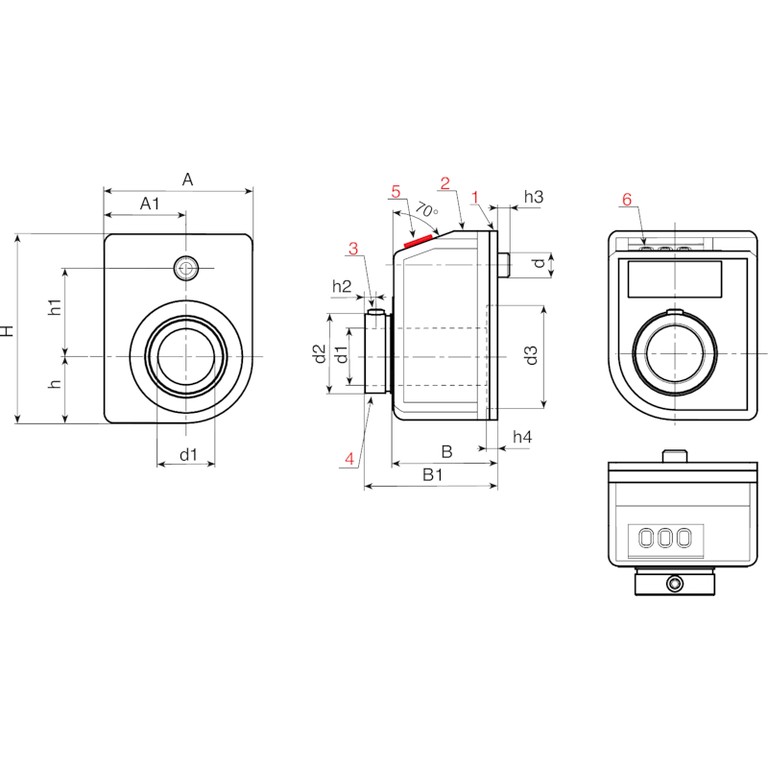

art. | H | A | h | h1 | h2 | h3 | h4 | A1 | B | B1 | d | d2 | d3 | d1 H7 | GR | SR | PL | DP | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
