J270
MINI GRAMPO ARTICULADO HORIZONTAL COM BASE EM AÇO
Grampos de fecho articulados com alavanca e punho
Materiais:
(1) Punho revestido com borracha termoplástica.
(2) Parafuso prisioneiro roscado em aço automático.
(3) Ponteira de pressão em borracha TPV.
(4) Porca de fixação em aço (DIN 934).
(5) Base e alavanca recortadas e dobradas em chapa (DD13).
(6) Pernos de rotação e rebites em aço inoxidável (Aisi 304).
(7) Anilhas recortadas e dobradas em chapa (DD13).
Superfície:
Lisa.
Cor:
(1) Amarelo.
(3) Vermelho.
(2-4-5-7) Zincagem blue standard.
Pedidos especiais:
Nenhum.

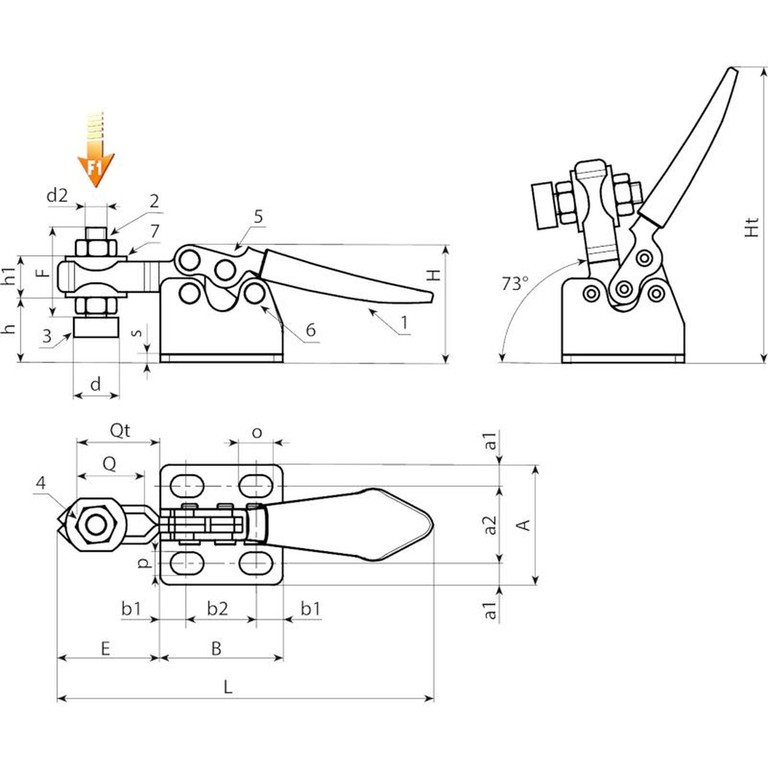

| Código | art. | h | L | A | B | E | F | H | Ht | Q | Qt | d | d2 | o | p | a1 | a2 | b1 | b2 | h1 | s | F1 (Kg) | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J270008.0001 | J270008.FZ10 | 9 | 75 | 24 | 24,5 | 20 | 18 | 18 | 54 | 12 | 16 | 9 | M4 | 6,5 | 4,5 | 4,3 | 15,5 | 5,5 | 13,5 | 6 | 1,5 | 40 | 26 |
| J270014.0001 | J270014.FZ10 | 9 | 75 | 24 | 24,5 | 20 | 18 | 24 | 60 | 12 | 16 | 9 | M4 | 6,5 | 4,5 | 4,3 | 15,5 | 5,5 | 13,5 | 6 | 1,5 | 40 | 29 |
