FECHADURA UNIVERSAL COM MANÍPULO
10
J130
Serrature 1/4 giro M19

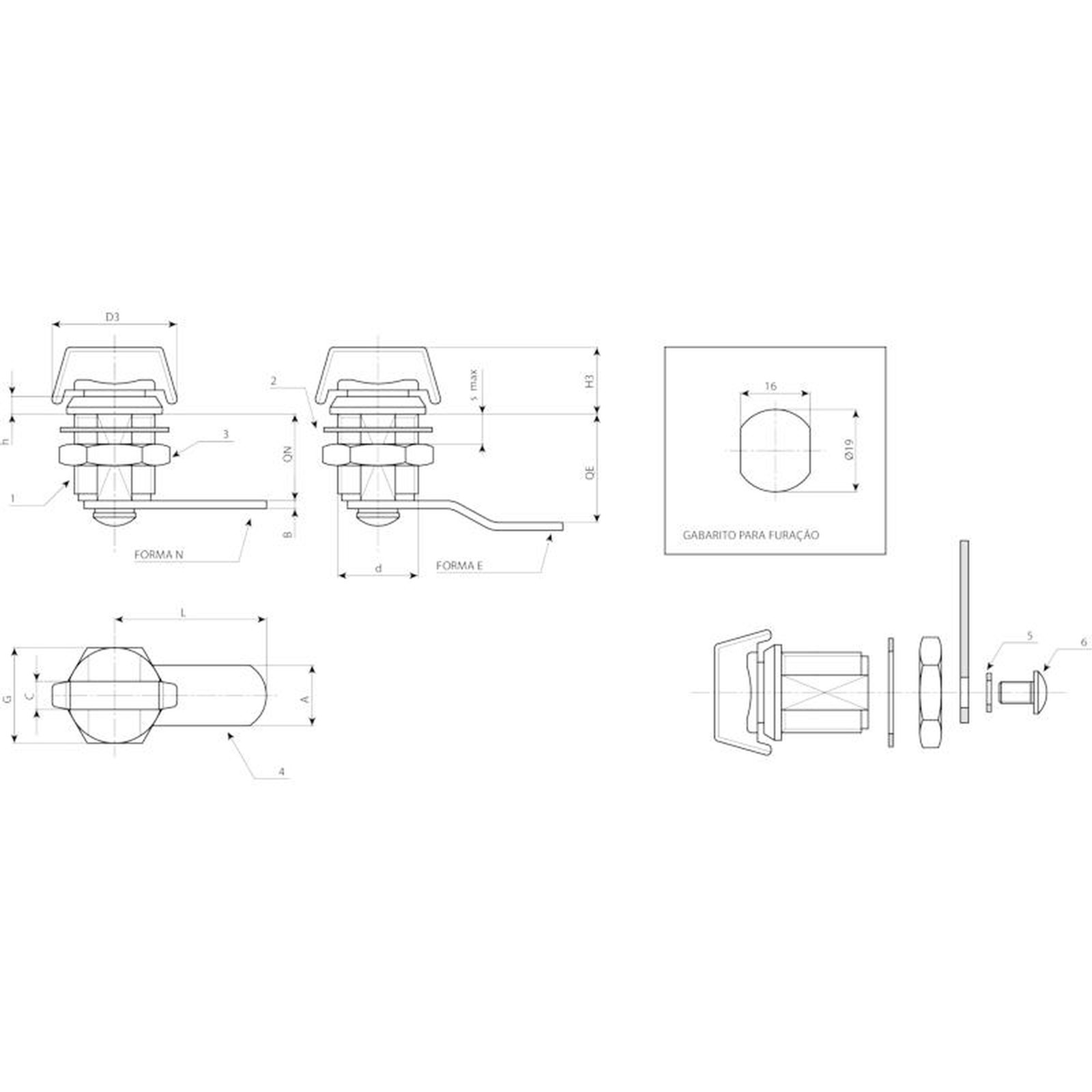

Materiais:
(1) Corpo da fechadura M19 (estator), rotor e manípulo em zamak fundido sob pressão.
(2) Arruela elástica d. 24x1 com furo 19,4 em aço.
(3) Porca hexagonal de fixação M19x1 em aço zincado.
(4) Alavanca de fecho em aço zincado. (Qn forma N reta - Qe forma E dobrada externa).
(5) Arruela elástica d. 12x1,5 cónica em aço.
(6) Parafuso de fixação M5x8 com cabeça abaulada e fenda phillips em aço zincado.
Superfície:
(1) Niquelada.
(2-5) Preta do óxido.
(3-4-6) Zincagem blue standard.
Rotação:
90°.
Pedidos especiais:
Nenhum.
| Código | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
