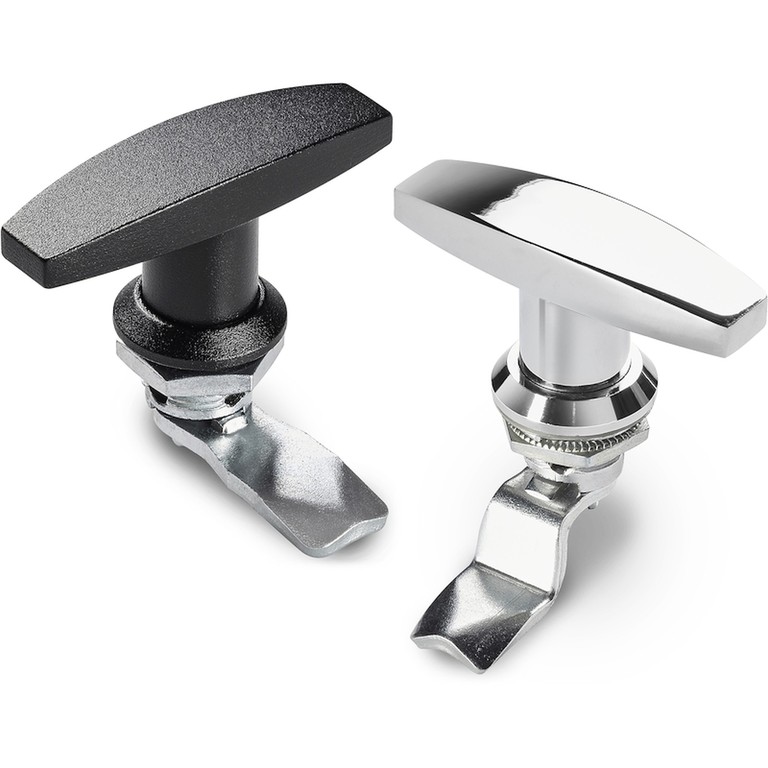

FECHADURA UNIVERSAL 1/4 VOLTA ROSCA M22 COM PUXADOR EM T
10
J128
Serrature 1/4 giro M22

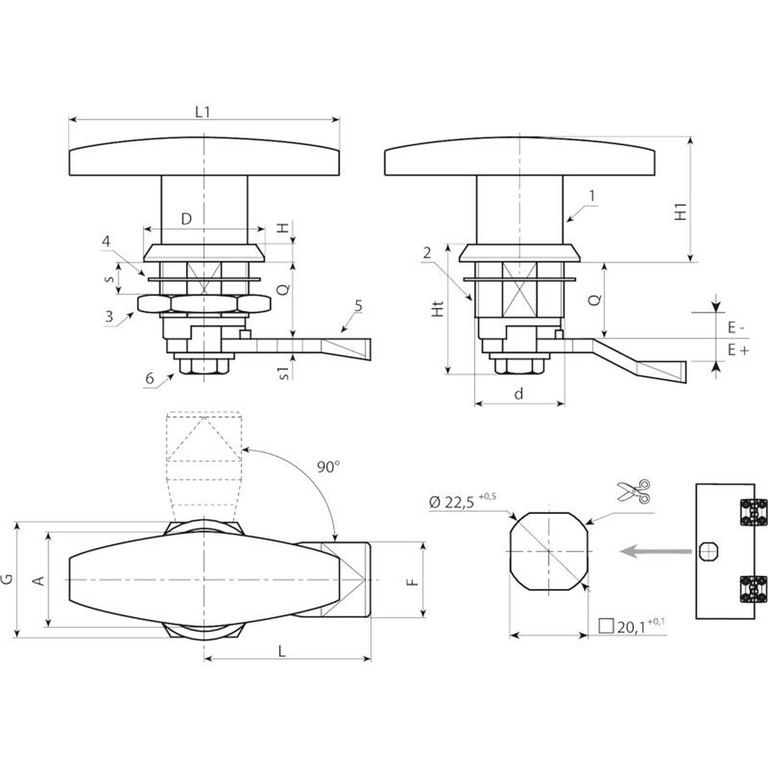

Materiais:
(1) Puxador em T em liga de zamak (zinco, alumínio, cobre).
(2) Corpo da fechadura M22x1,5 (estator) e rotor em zamak fundido sob pressão.
(3) Porca hexagonal de fixação M19x1 em zamak fundido sob pressão.
(4) Vedação de borracha.
(5) Alavanca de fecho em aço (E=0 forma reta, E=2,4,6,8,10 forma dobrada externa).
(6) Parafuso de fixação M6x10 com cabeça de fenda phillips em aço.
Superfície:
L128-01
(1) Acetinada.
(2-3-4-5-6) Lisa.
L128-L
Lisa.
Cor:
L128-01
(1) Preta, pintada a pó epóxi (RAL 9011).
(2-3-4-5-6) Zincagem standard.
L128-L
(1) Cromagem brilhante.
(2-3-4-5-6) Zincagem standard.
Rotação: 90°
Pedidos especiais:

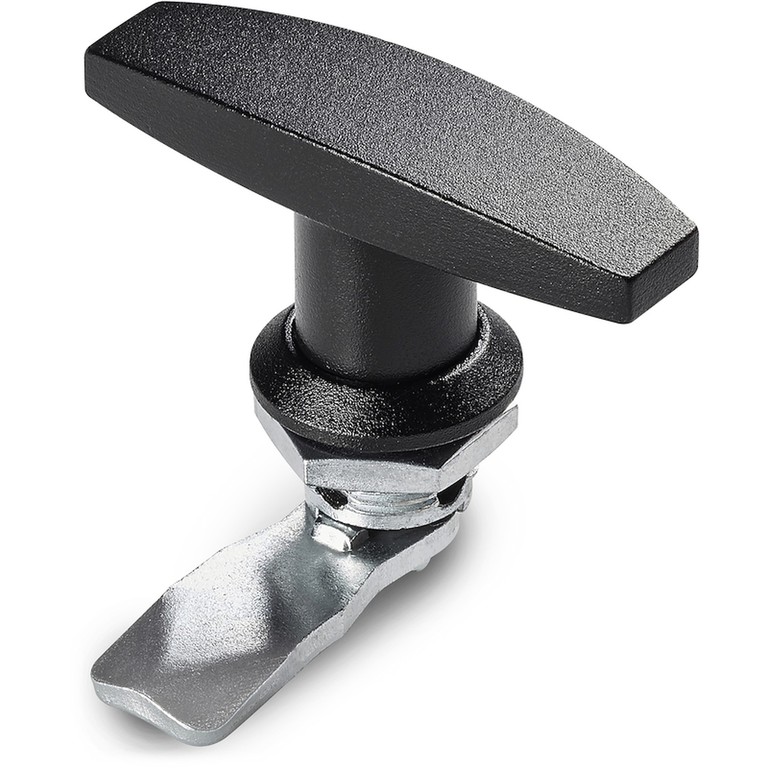

Versão J128-01: pintada preta.
Código | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | J12822.Z18E-4X4501 | M22 | 18 | 78 | 45 | -4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E-2X4501 | M22 | 18 | 78 | 45 | -2 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12822.0002 | J12822.Z18E00X4501 | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E02X4501 | M22 | 18 | 78 | 45 | 2 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E04X4501 | M22 | 18 | 78 | 45 | 4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E06X4501 | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E08X4501 | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E10X4501 | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E12X4501 | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |

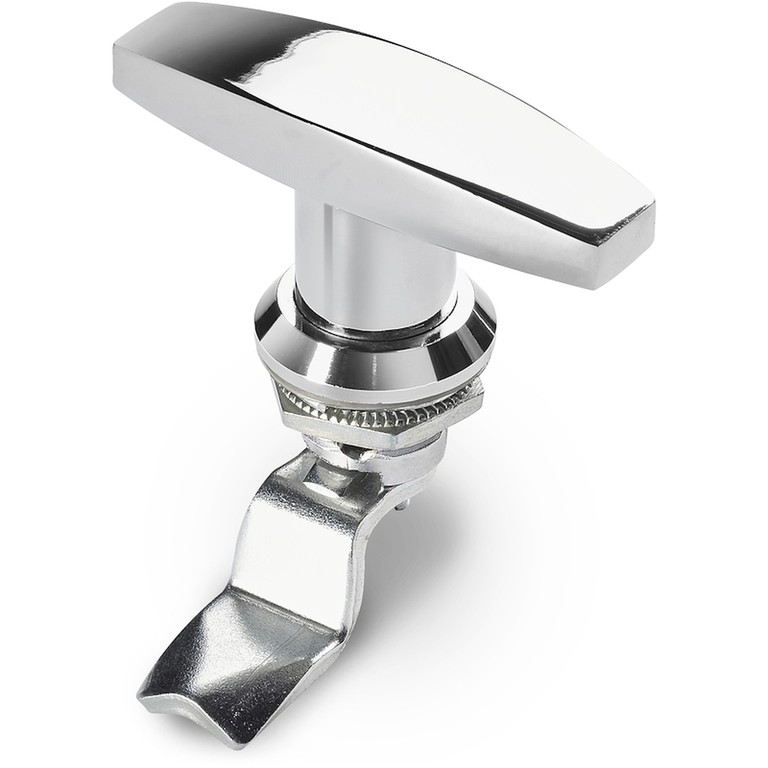

Versão J128-L: cromada.
Código | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | J12822.Z18E-4X45L | M22 | 18 | 78 | 45 | -4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E-2X45L | M22 | 18 | 78 | 45 | -2 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12822.0001 | J12822.Z18E00X45L | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E02X45L | M22 | 18 | 78 | 45 | 2 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E04X45L | M22 | 18 | 78 | 45 | 4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E06X45L | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E08X45L | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E10X45L | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
- | J12822.Z18E12X45L | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
