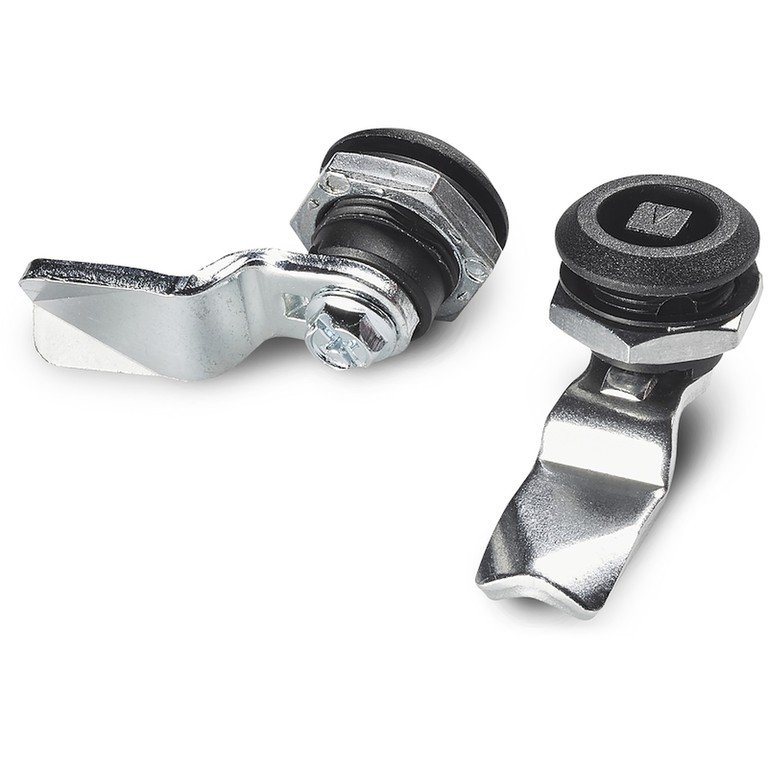

FECHADURA UNIVERSAL 1/4 VOLTA EM PLÁSTICO ROSCA M22 COM CHAVE QUADRADA
10
J126
Serrature 1/4 giro M22

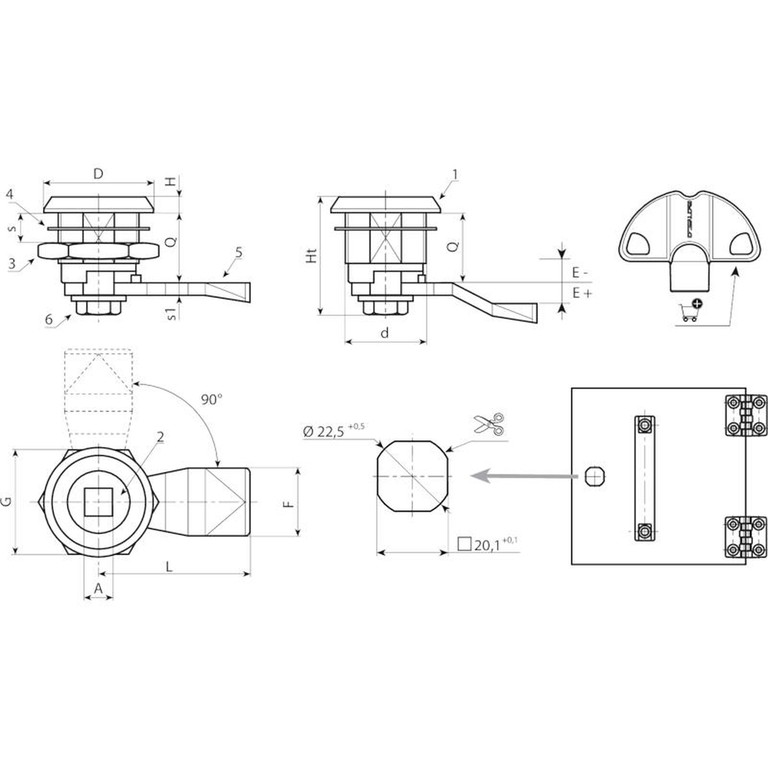

Materiais:
(1) Corpo da fechadura M22x1,5 (estator) em poliamida PA6.6 reforçada. Resistente a óleos e massas lubrificantes.
(2) Trinco com forma quadrada em poliamida PA6.6 reforçada.
(3) Porca hexagonal de fixação M19x1 em zamak fundido sob pressão.
(4) Vedação de borracha.
(5) Alavanca de fecho em aço (E=0 forma reta, E=2,4,6,8,10 forma dobrada externa, E=-2 forma dobrada interna).
(6) Parafuso de fixação M6x10 com cabeça de fenda phillips em aço.
Superfície:
(1) Acetinada.
(2-3-4-5-6) Lisa.
Cor:
(1) Preto (RAL 9011).
(2-3-4-5-6) Zincagem standard.
Chave (Opcional):
Chave em poliamida (PA6) vermelha art. J090.
ATENÇÃO: A chave não está incluída no fornecimento. A pedir separadamente.
Rotação:
90°.
Pedidos especiais:
A pedido, é possível ter a fechadura com a sua chave. Adicionar a letra C no final do código principal.
| Código | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J12622.T08E-4X4501 | 8 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E-2X4501 | 8 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E00X4501 | 8 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E02X4501 | 8 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E04X4501 | 8 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E06X4501 | 8 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E08X4501 | 8 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E10X4501 | 8 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
| - | J12622.T08E12X4501 | 8 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TQ0816 |
