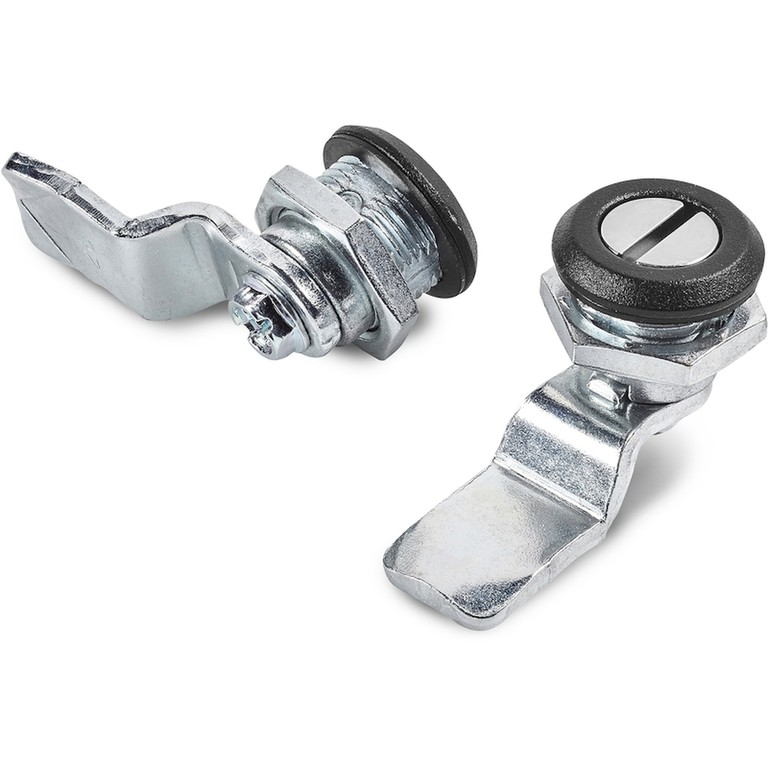

FECHADURA UNIVERSAL 1/4 VOLTA EM ZAMAK ROSCA M22 COM FENDA PARA CHAVE DE PARAFUSOS
10
J117
Serrature 1/4 giro M22
Materiais:
(1) Corpo da fechadura M22x1,5 (estator) em zamak fundido sob pressão.
(2) Trinco com forma com fenda para chave de parafusos, em zamak fundido sob pressão.
(3) Porca hexagonal de fixação M19x1 em zamak fundido sob pressão.
(4) Vedação de borracha.
(5) Alavanca de fecho em aço (E=0 forma reta, E=2,4,6,8,10 forma dobrada externa, E=-2 forma dobrada interna).
(6) Parafuso de fixação M6x10 com cabeça de fenda phillips em aço.
Superfície:
L117-01
(1) Acetinada.
(2-3-4-5-6) Lisa.
L117-L
Lisa.
Cor:
L117-01
(1) Preta, pintada a pó epóxi (RAL 9011).
(2-3-4-5-6) Zincagem standard.
L117-L
(1) Cromagem brilhante.
(2-3-4-5-6) Zincagem standard.
Rotação:
90°.
Pedidos especiais:
Nenhum.
Versão J117-01: pintada preta.

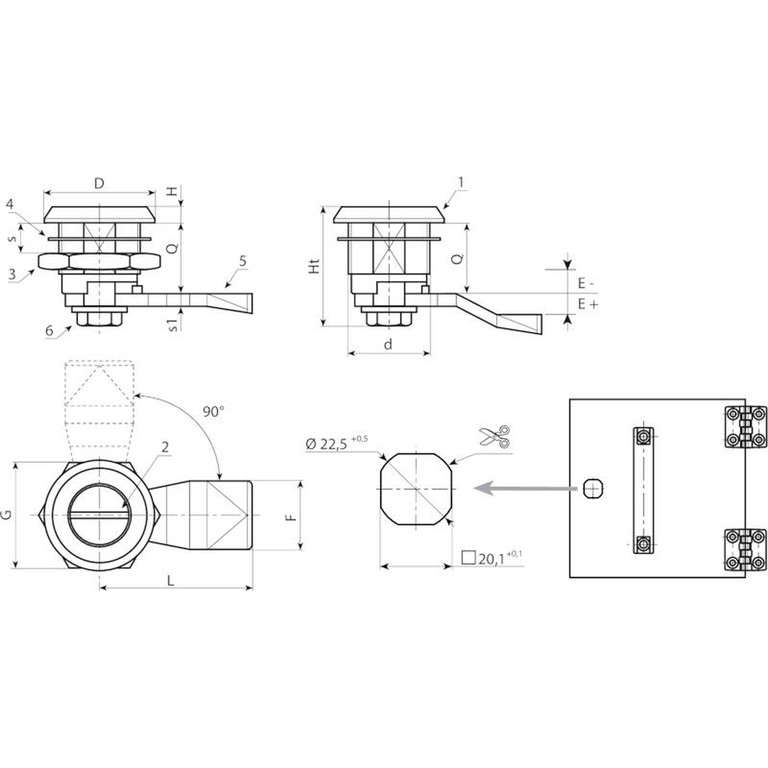

| Código | Art. | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11722.Z00E-4X4501 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E-2X4501 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E00X4501 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E02X4501 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E04X4501 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E06X4501 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E08X4501 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E10X4501 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E12X4501 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
Versão J117-L: cromada.
| Código | Art. | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | J11722.Z00E-4X45L | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E-2X45L | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E00X45L | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E02X45L | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E04X45L | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E06X45L | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E08X45L | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E10X45L | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
| - | J11722.Z00E12X45L | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - |
