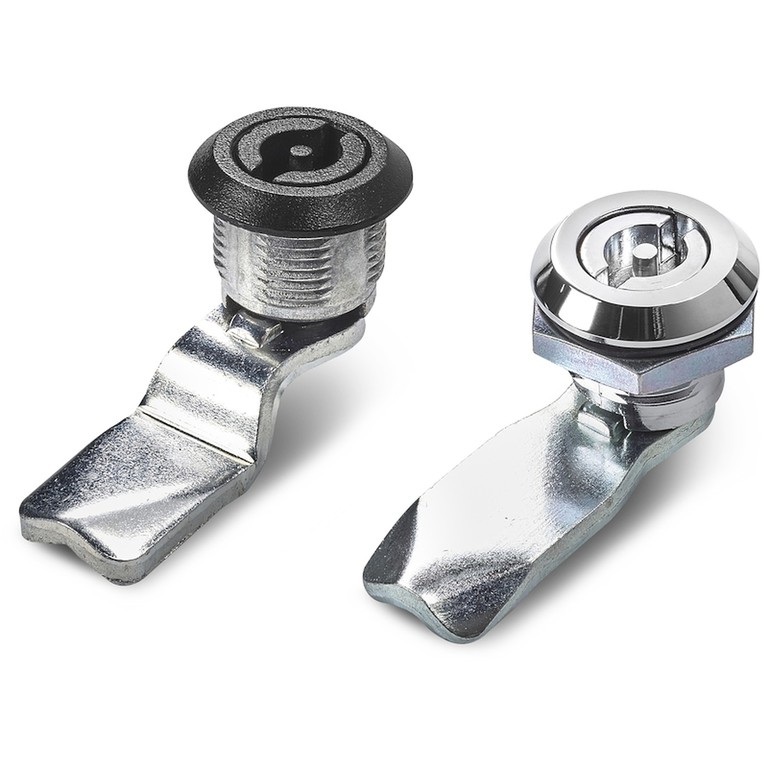

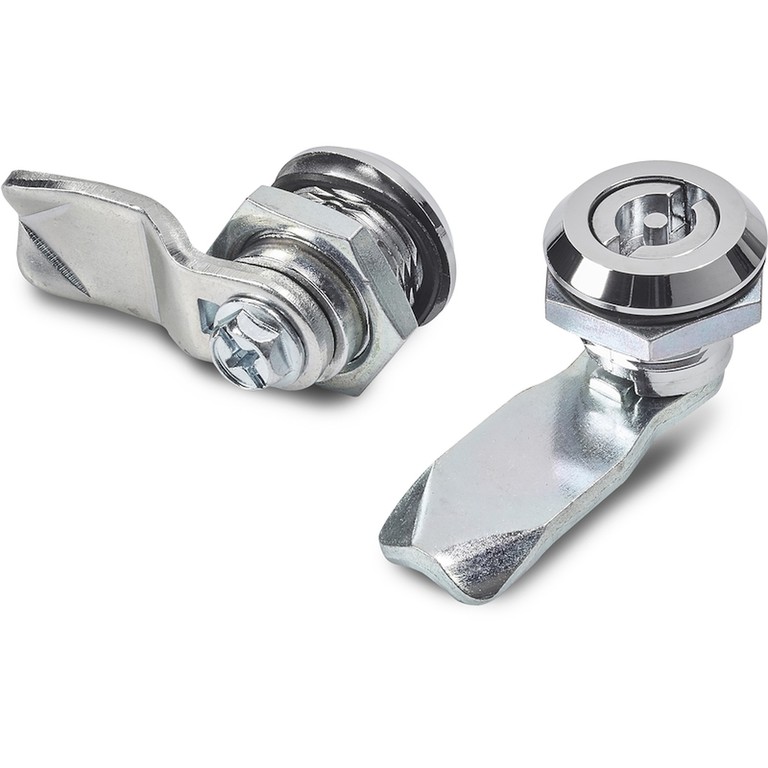

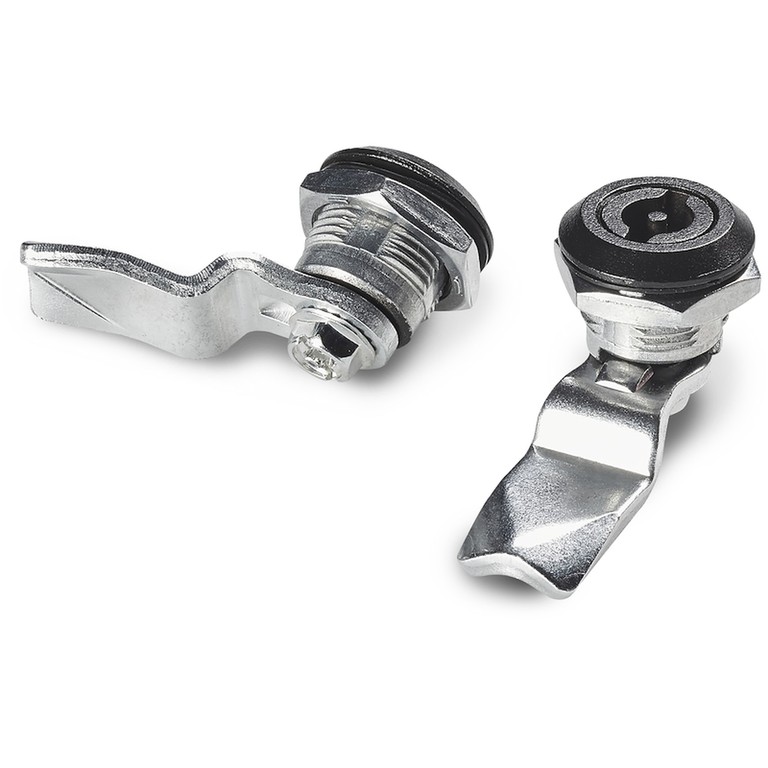

FECHADURA UNIVERSAL 1/4 VOLTA EM ZAMAK ROSCA M22 COM CHAVE DE PERNO ALADO
10
J114
Serrature 1/4 giro M22

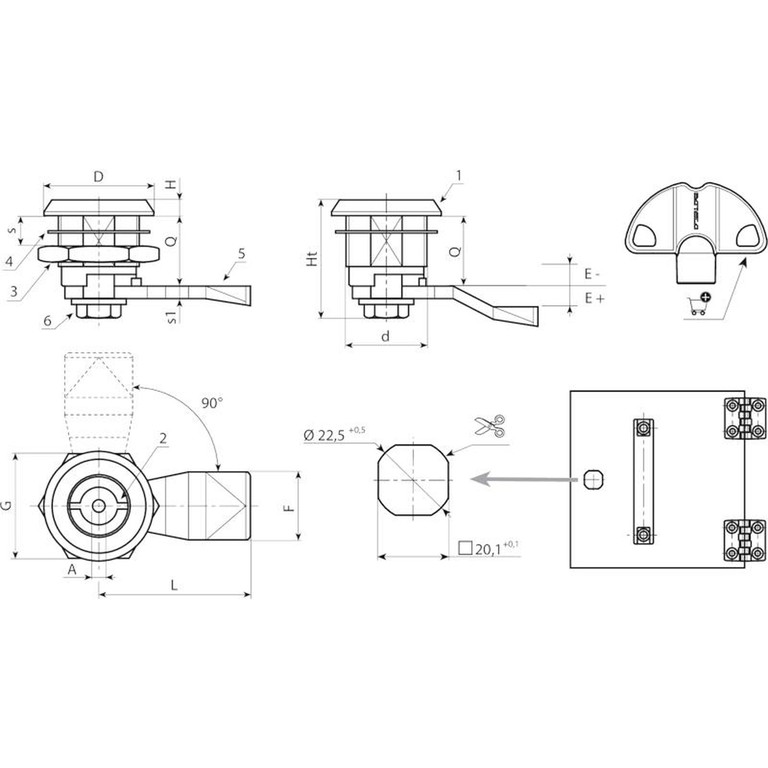

Materiais:
(1) Corpo da fechadura M22x1,5 (estator) em zamak fundido sob pressão.
(2) Trinco com forma para perno alado, em zamak fundido sob pressão.
(3) Porca hexagonal de fixação M19x1 em zamak fundido sob pressão.
(4) Vedação de borracha.
(5) Alavanca de fecho em aço (E=0 forma reta, E=2,4,6,8,10 forma dobrada externa, E=-2 forma dobrada interna).
(6) Parafuso de fixação M6x10 com cabeça de fenda phillips em aço.
Superfície:
L114-01
(1) Acetinada.
(2-3-4-5-6) Lisa.
L114-L
Lisa.
Cor:
L114-01
(1) Preta, pintada a pó epóxi (RAL 9011).
(2-3-4-5-6) Zincagem standard.
L114-L
(1) Cromagem brilhante.
(2-3-4-5-6) Zincagem standard.
Chave (Opcional):
Chave em poliamida (PA6) vermelha art. J090.
ATENÇÃO: A chave não está incluída no fornecimento. A pedir separadamente.
Rotação: 90°
Pedidos especiais:










Versão J114-01: pintada preta.
Código | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chave |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | J11422.Z03E-4X4501 | 3 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E-2X4501 | 3 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E00X4501 | 3 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E02X4501 | 3 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E04X4501 | 3 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E06X4501 | 3 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E08X4501 | 3 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E10X4501 | 3 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E12X4501 | 3 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z05E-4X4501 | 5 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E-2X4501 | 5 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E00X4501 | 5 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E02X4501 | 5 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E04X4501 | 5 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E06X4501 | 5 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E08X4501 | 5 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E10X4501 | 5 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E12X4501 | 5 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
Versão J114-L: cromada.
Código | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Peso (g) | Chave |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | J11422.Z03E-4X45L | 3 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E-2X45L | 3 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E00X45L | 3 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E02X45L | 3 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E04X45L | 3 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E06X45L | 3 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E08X45L | 3 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E10X45L | 3 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z03E12X45L | 3 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0316 |
- | J11422.Z05E-4X45L | 5 | M22 | 28 | 45 | 18 | -4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E-2X45L | 5 | M22 | 28 | 45 | 18 | -2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E00X45L | 5 | M22 | 28 | 45 | 18 | 0 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E02X45L | 5 | M22 | 28 | 45 | 18 | 2 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E04X45L | 5 | M22 | 28 | 45 | 18 | 4 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E06X45L | 5 | M22 | 28 | 45 | 18 | 6 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E08X45L | 5 | M22 | 28 | 45 | 18 | 8 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E10X45L | 5 | M22 | 28 | 45 | 18 | 10 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
- | J11422.Z05E12X45L | 5 | M22 | 28 | 45 | 18 | 12 | 19 | 27 | 31,5 | 4 | 8 | 4 | - | J09050.TP0516 |
