ESFERA EM AÇO INOXIDÁVEL DIN319 - FORMA C
09
W319
Impugnature a sfera
Materiais:
Aço inoxidável (Aisi 303).
Superfície:
W319CIN:
Torneada com baixa rugosidade.
W319CIB:
Torneada de baixa rugosidade e tratada galvanicamente (polimento, com resistência à névoa salina entre 200-300 horas).
Cor:

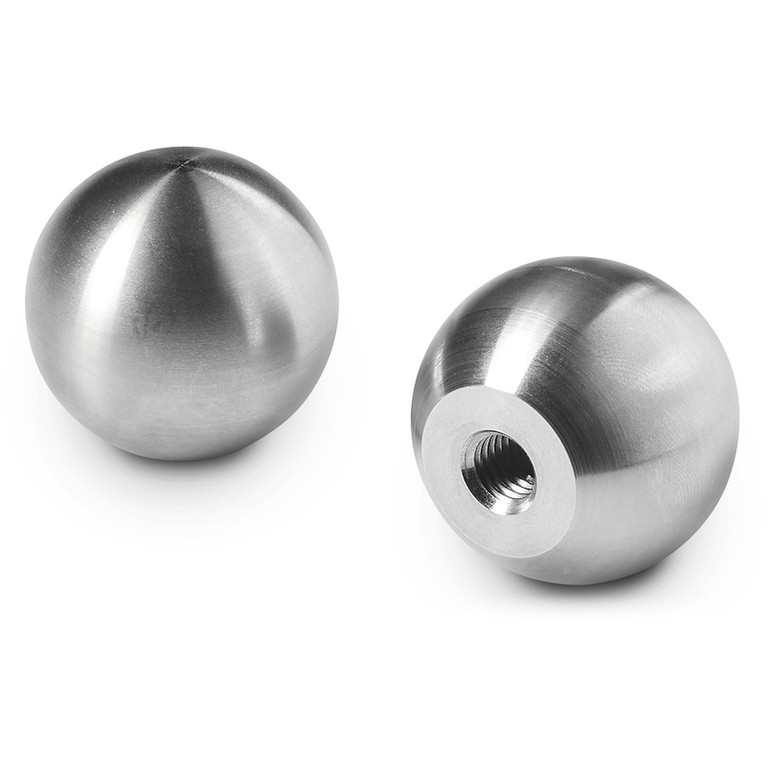

W319CIN:
Natural.

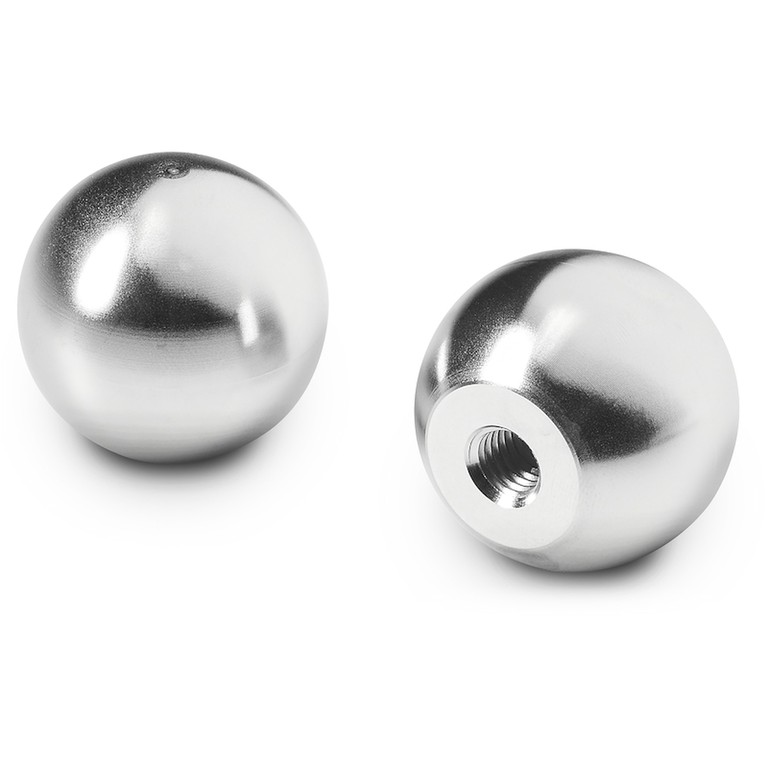

W319CIB:
Polida.
Furo:
Furo roscado cego obtido em peça única (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o diâmetro do furo d1 mediante desenho.
Versão W319CIN - em aço inoxidável Aisi 303

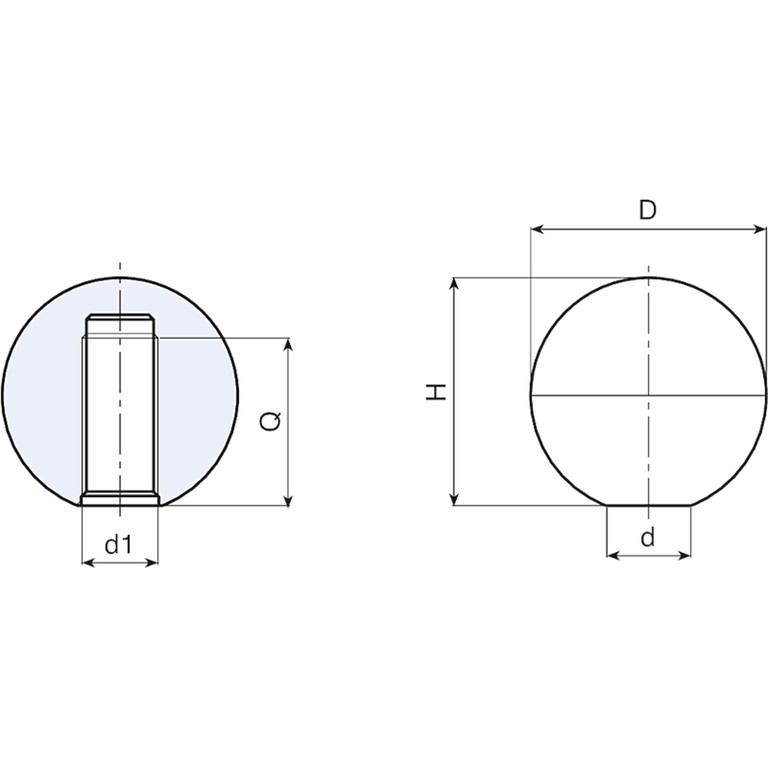

| Código | Art. | D | d | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W319016.0002 | W319016.IM04CIN | 16 | 8 | 15 | M4 | 7 | 16 |
| W319020.0002 | W319020.IM05CIN | 20 | 12 | 18 | M5 | 9 | 30 |
| W319025.0002 | W319025.IM06CIN | 25 | 15 | 22.5 | M6 | 11 | 59 |
| W319032.0002 | W319032.IM08CIN | 32 | 18 | 29 | M8 | 14 | 123 |
| W319040.0002 | W319040.IM10CIN | 40 | 22 | 37 | M10 | 18 | 241 |
Versão W319CIB - em aço inoxidável Aisi 303 - POLIDO
| Código | Art. | D | d | H | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| W319016.0001 | W319016.IM04CIB | 16 | 8 | 15 | M4 | 7 | 16 |
| W319020.0001 | W319020.IM05CIB | 20 | 12 | 18 | M5 | 9 | 30 |
| W319025.0001 | W319025.IM06CIB | 25 | 15 | 22.5 | M6 | 11 | 59 |
| W319032.0001 | W319032.IM08CIB | 32 | 18 | 29 | M8 | 14 | 123 |
| W319040.0001 | W319040.IM10CIB | 40 | 22 | 37 | M10 | 18 | 241 |
