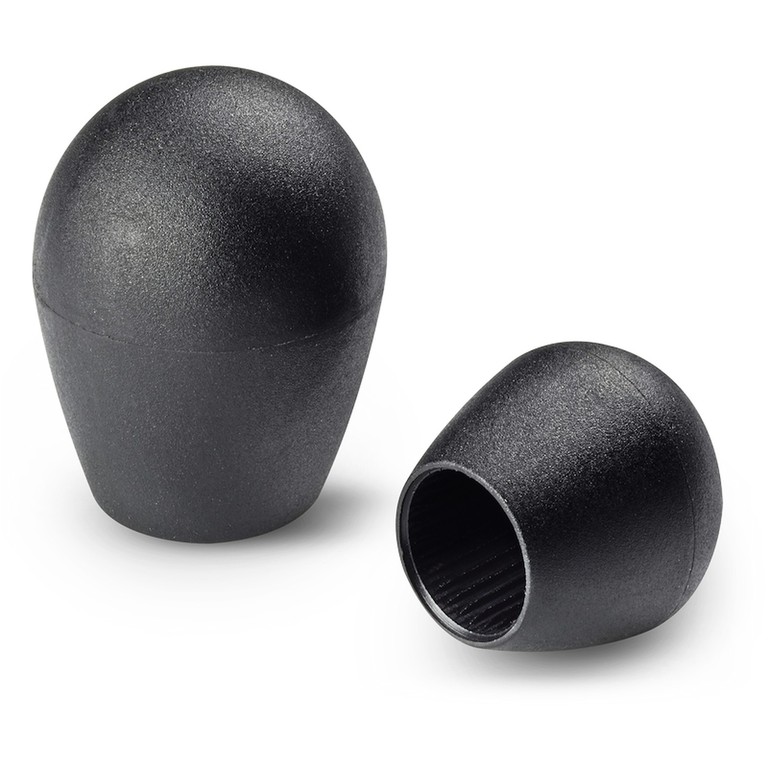

PUXADOR CÔNICO COM FURO DE PRESSÃO
09
I500
Impugnature a botticella
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Furo:
Furo liso cego, com lamelas deformáveis de retenção, obtido por moldagem no plástico.
Fixação:
Por pressão.
Pedidos especiais:
A pedido e por quantidade, cores conforme a tabela de cores.

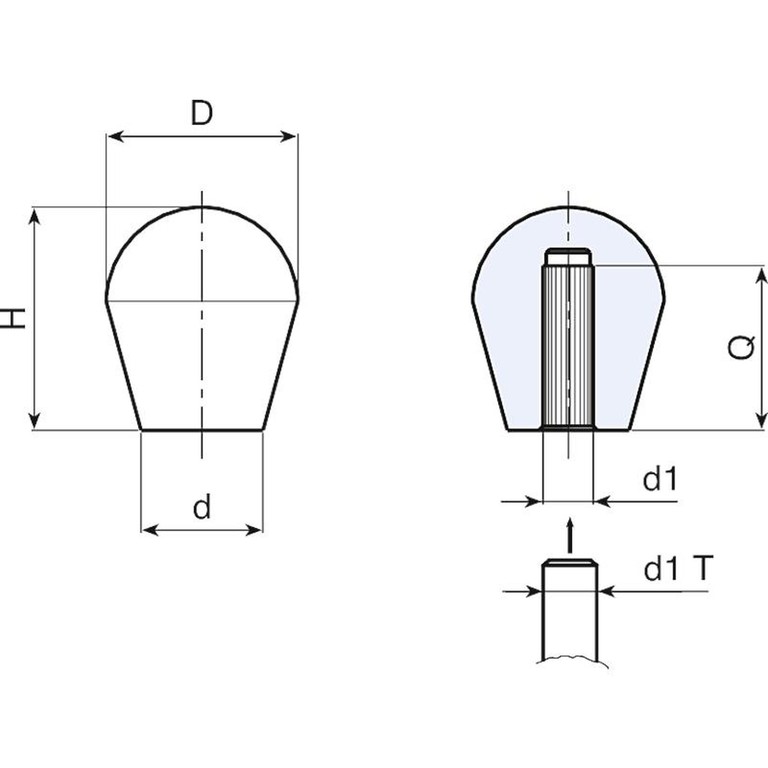

| Código | art. | D | H | d | d1 T | d1 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| I50022.0001 | I50022.TG0501 | 22 | 26 | 12 | +0 -0,048 | 5 | 18 | 9 |
| I50022.0002 | I50022.TG0601 | 22 | 26 | 12 | +0 -0,048 | 6 | 18 | 8.5 |
| I50022.0003 | I50022.TG0801 | 22 | 26 | 12 | +0 -0,058 | 8 | 18 | 8 |
| I50030.0001 | I50030.TG1001 | 27 | 32 | 18 | +0 -0,058 | 10 | 23 | 11 |
| I50030.0002 | I50030.TG1201 | 27 | 32 | 18 | +0 -0,070 | 12 | 22 | 11 |
| I50030.0003 | I50030.TG1401 | 27 | 32 | 18 | +0 -0,070 | 14 | 20 | 10 |
| I50032.0001 | I50032.TG0601 | 32 | 37 | 19.5 | +0 -0,048 | 6 | 25 | 23 |
| I50032.0002 | I50032.TG0801 | 32 | 37 | 19.5 | +0 -0,058 | 8 | 25 | 23 |
| I50032.0003 | I50032.TG1001 | 32 | 37 | 19.5 | +0 -0,058 | 10 | 25 | 22 |
| I50032.0004 | I50032.TG1201 | 32 | 37 | 19.5 | +0 -0,070 | 12 | 25 | 21 |
| I50032.0005 | I50032.TG1401 | 32 | 37 | 19.5 | +0 -0,070 | 14 | 25 | 20 |
| I50037.0001 | I50037.TG1201 | 37 | 43 | 24 | +0 -0,070 | 12 | 30 | 35 |
| I50037.0002 | I50037.TG1601 | 37 | 43 | 24 | +0 -0,070 | 16 | 30 | 33 |
| I50037.0003 | I50037.TG1801 | 37 | 43 | 24 | +0 -0,070 | 18 | 30 | 31 |
