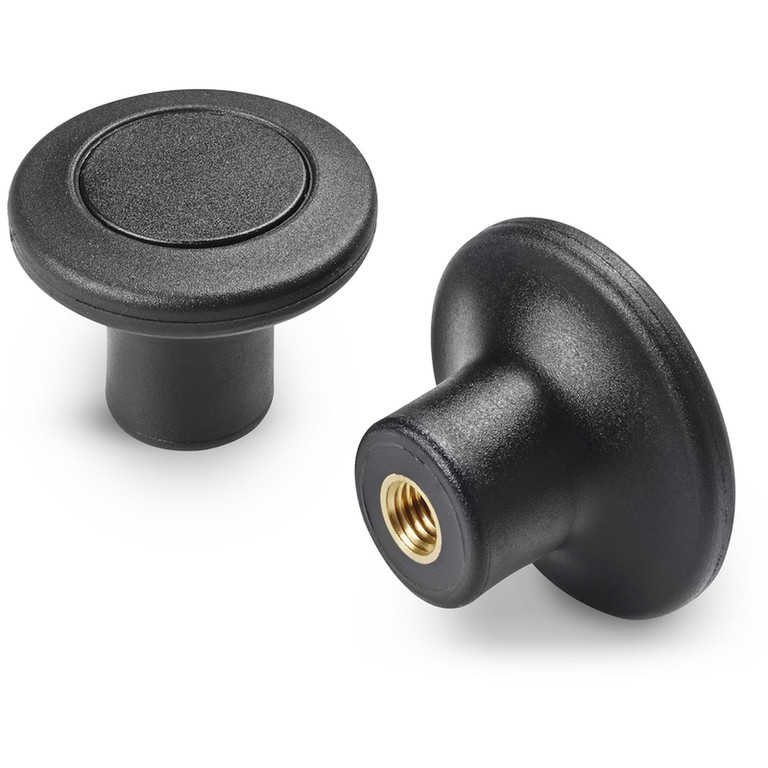

MANÍPULO TIPO COGUMELO "EUROMODEL" COM TAMPÃO COM INSERÇÃO COM FURO ROSCADO
Punhos Euromodel
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Tampão central:
Poliamida cinzenta (RAL 7035 cód. 13).
Cores alternativas para o tampão:
Alaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarelo(RAL 1021 cód. 10).
Vermelho(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Preto(RAL 9011 cód. 01).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.
SERVIÇO DE TAMPOGRAFIA:
A pedido e por quantidade, as tapas furos podem ser fornecidas com tampografia personalizada.

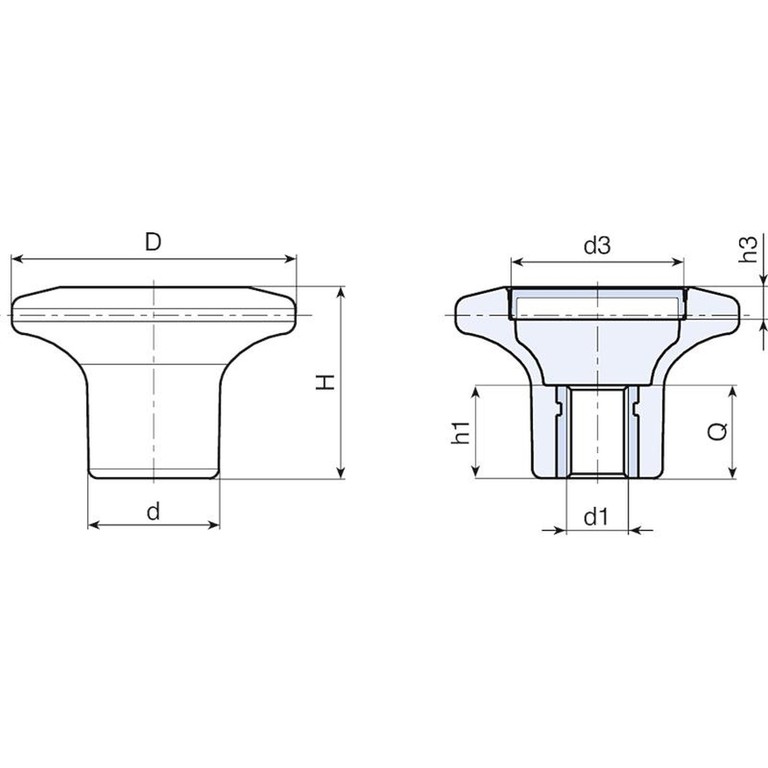

| Código | art. | D | H | d | h1 | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| I13145.0001 | I13145.TM0801 | 45 | 31 | 21 | 15 | 28 | 5 | M8 | 15 | 18 |
| I13145.0005 | I13145.TM1001 | 45 | 31 | 21 | 15 | 28 | 5 | M10 | 15 | 17 |
| I13145.0006 | I13145.TM1201 | 45 | 31 | 21 | 15 | 28 | 5 | M12 | 15 | 15 |
| I13145.0007 | I13145.TM1401 | 45 | 31 | 21 | 15 | 28 | 5 | M14 | 15 | 14 |
