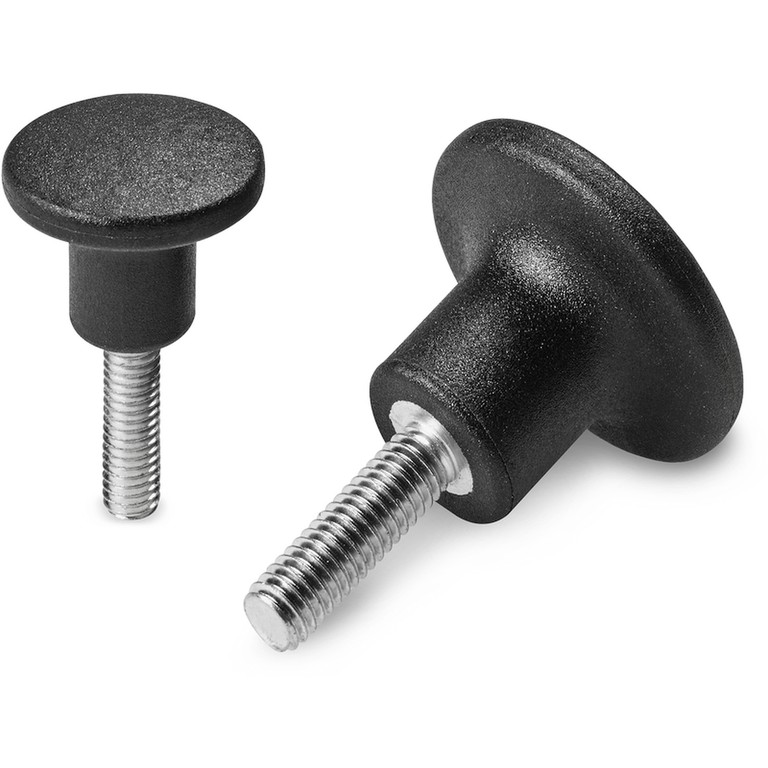

MANÍPULO TIPO COGUMELO COM PERNO ROSCADO
09
I119
Impugnature leva cambio
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

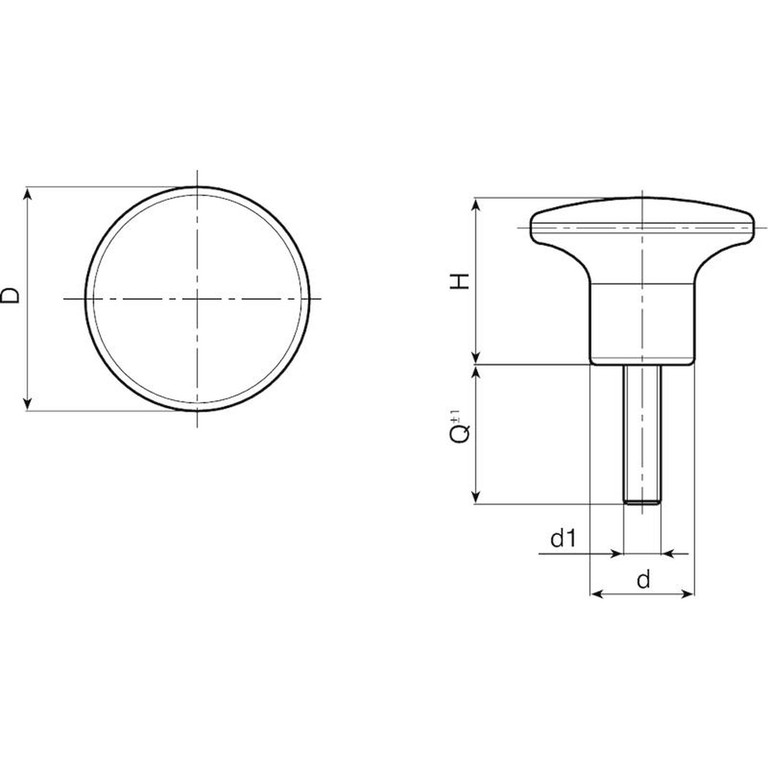

| Código | art. | D | H | d | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| I11922.0002 | I11922.TM04X2001 | 22 | 17 | 11 | 65 | M4 | 20 | 6 |
| I11922.0008 | I11922.TM05X3001 | 22 | 17 | 11 | 56 | M5 | 30 | 9 |
| I11922.0018 | I11922.TM06X3001 | 22 | 17 | 11 | 65 | M6 | 30 | 12 |
| I11926.0004 | I11926.TM06X3001 | 26 | 20.5 | 13 | 70 | M6 | 30 | 14 |
| I11926.0008 | I11926.TM08X3001 | 26 | 20.5 | 13 | 70 | M8 | 30 | 30 |
| I11932.0011 | I11932.TM06X3001 | 32 | 24 | 15 | 70 | M6 | 30 | 18 |
| I11932.0019 | I11932.TM08X4001 | 32 | 24 | 15 | 70 | M8 | 40 | 28 |
| I11945.0006 | I11945.TM10X3001 | 45 | 32 | 21 | 100 | M10 | 30 | 48 |
| I11945.0008 | I11945.TM12X4001 | 45 | 32 | 21 | 100 | M12 | 40 | 72 |
LM = Comprimento máximo moldável.
Comprimento do perno a pedido, com no mínimo 250 peças.
