08
H773
MANÍPULO SERRILHADO COM RANHURA CHAVE-PARAFUSOS E COM CASQUILHO ROSCADO CEGO
Manípulos serrilhados com furo cego
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

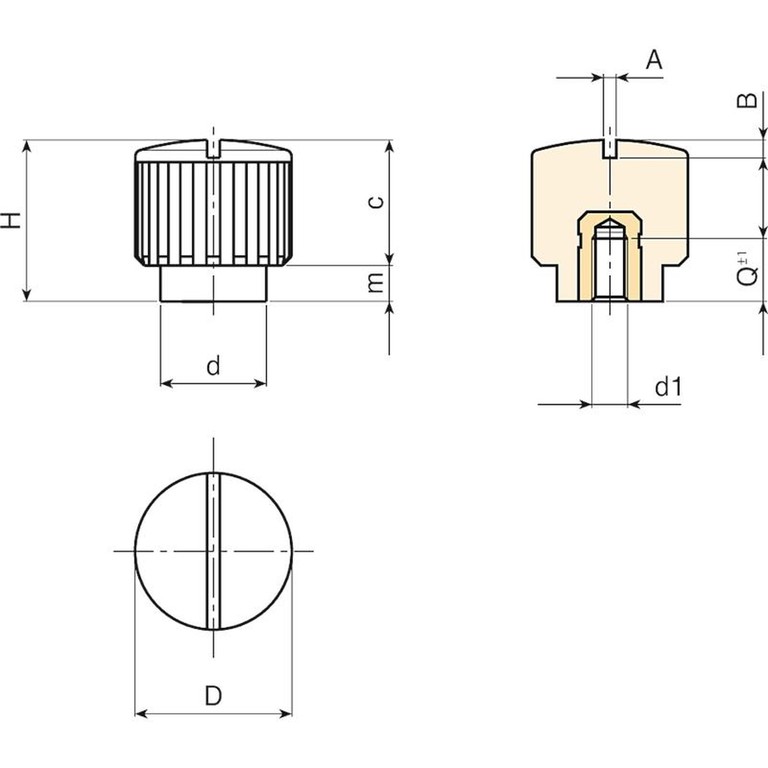

| Código | art. | D | H | d | m | c | A | B | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| H77318.0001 | H77318.TM0401 | 17.5 | 18 | 12 | 4 | 14 | 1.2 | 1.5 | M4 | 7 | 6.5 |
| H77318.0002 | H77318.TM0501 | 17.5 | 18 | 12 | 4 | 14 | 1.2 | 1.5 | M5 | 7 | 7 |
| H77318.0003 | H77318.TM0601 | 17.5 | 18 | 12 | 4 | 14 | 1.2 | 1.5 | M6 | 7 | 7 |
