MANÍPULO SERRILHADO COM PERNO ROSCADO
08
H771
Vol. Zigrinati con prigioniero
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

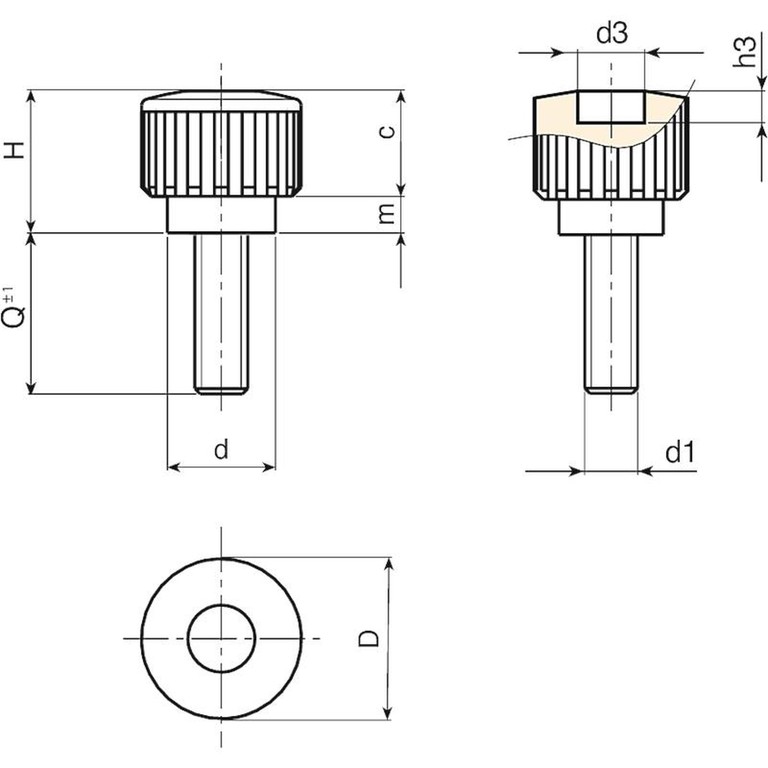

| Código | art. | D | H | d | m | c | d3 | h3 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H77118.0001 | H77118.TM04X1001 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 50 | M4 | 10 | 6 |
| H77118.0005 | H77118.TM04X1601 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 50 | M4 | 16 | 6,5 |
| H77118.0008 | H77118.TM04X3001 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 50 | M4 | 30 | 8 |
| H77118.0010 | H77118.TM05X1001 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 60 | M5 | 10 | 6,5 |
| H77118.0012 | H77118.TM05X1601 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 60 | M5 | 16 | 7 |
| H77118.0013 | H77118.TM05X2001 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 60 | M5 | 20 | 8 |
| H77118.0024 | H77118.TM06X1601 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 60 | M6 | 16 | 8,5 |
| H77118.0026 | H77118.TM06X2001 | 17.5 | 17.5 | 12 | 4 | 13.5 | 9 | 5 | 60 | M6 | 20 | 9 |
LM = Comprimento máximo moldável.
Comprimento do perno a pedido, com no mínimo 250 peças.
