MANÍPULO CILÍNDRICO COM CASQUILHO DE FURO LISO
07
G792
Volantini cilindrici
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Casquilho com furo liso passante em aço zincado (tolerância de furo H10).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

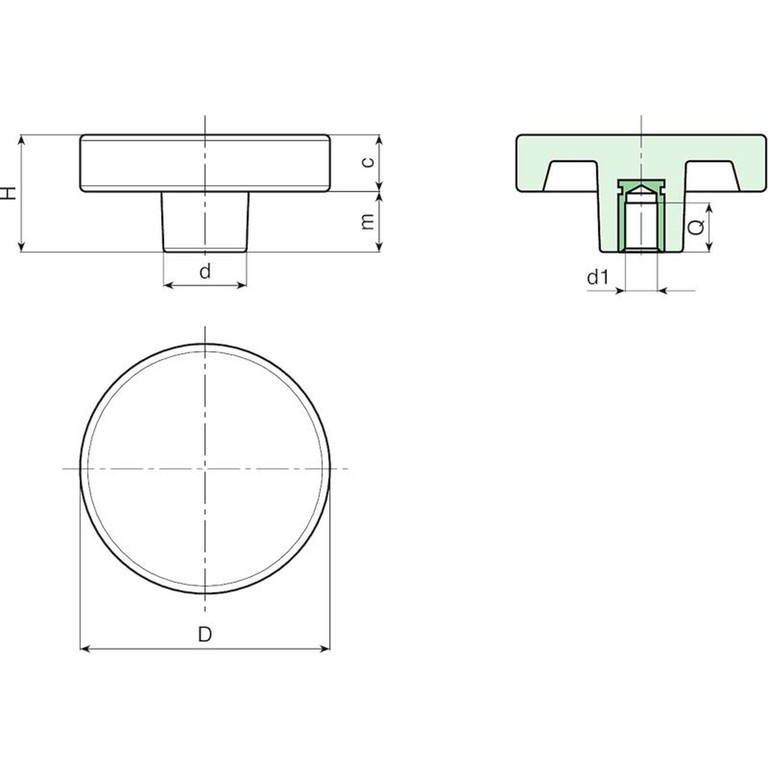

| Código | art. | D | H | d | c | m | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| G79250.0001 | G79250.TD0601 | 50 | 30 | 22 | 15 | 15 | 12 | 06 | 20 | 62 |
| G79266.0001 | G79266.TD1001 | 65 | 30 | 22 | 15 | 15 | 12 | 10 | 20 | 78 |
Atenção: com no mínimo 200 peças, o diâmetro d1 pode ser produzido com as dimensões a pedido em tolerância H10.
Dm = Diâmetro máximo obtido de alargamento.
