MANÍPULO DE 4 LÓBULOS COM INSERÇÃO DE INDEXAÇÃO (PREMIR PARA USAR) E CASQUILHO ROSCADO
07
G630
Volantini a 4 lobi
Materiais:
(3-4) Tecnopolímero especial reforçado com fibra de vidro de elevada resistência.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
(3-4) Preto (RAL 9011).
Botão central de fixação:
(1) Botão em poliamida vermelha (RAL 3000 cód. 16).
Cores alternativas para o manípulo e para o botão:
Alaranjado (RAL 2004 cód. 02).
Azul (RAL 5015 cód. 07).
Amarelo (RAL 1021 cód. 10).
Vermelho (RAL 3000 cód. 16).
Verde (RAL 6024 cód. 17).
Cinzento (RAL 7035 cod. 13).
Preto (RAL 9001 cód. 01).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Mola:
Mola em aço inoxidável (Aisi 302).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores conforme a tabela de cores.

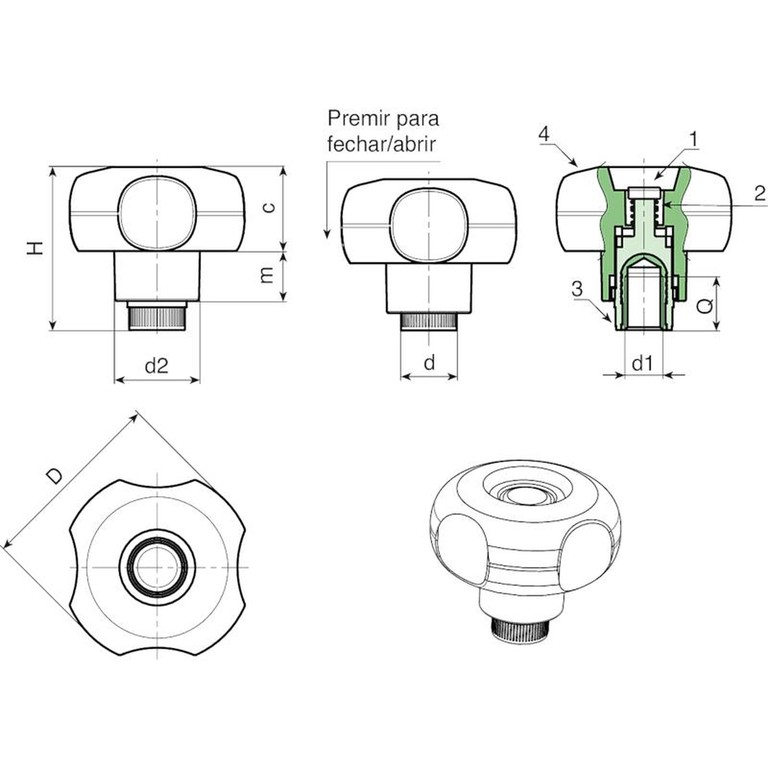

| Código | art. | D | H | d2 | d | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| G63050.0001 | G63050.TM060116 | 49 | 42.5 | 22 | 15 | 13 | 22 | M6 | 14 | 37 |
| G63050.0004 | G63050.TM080116 | 49 | 42.5 | 22 | 15 | 13 | 22 | M8 | 14 | 37 |
| G63050.0006 | G63050.TM100116 | 49 | 42.5 | 22 | 15 | 13 | 22 | M10 | 14 | 38 |
