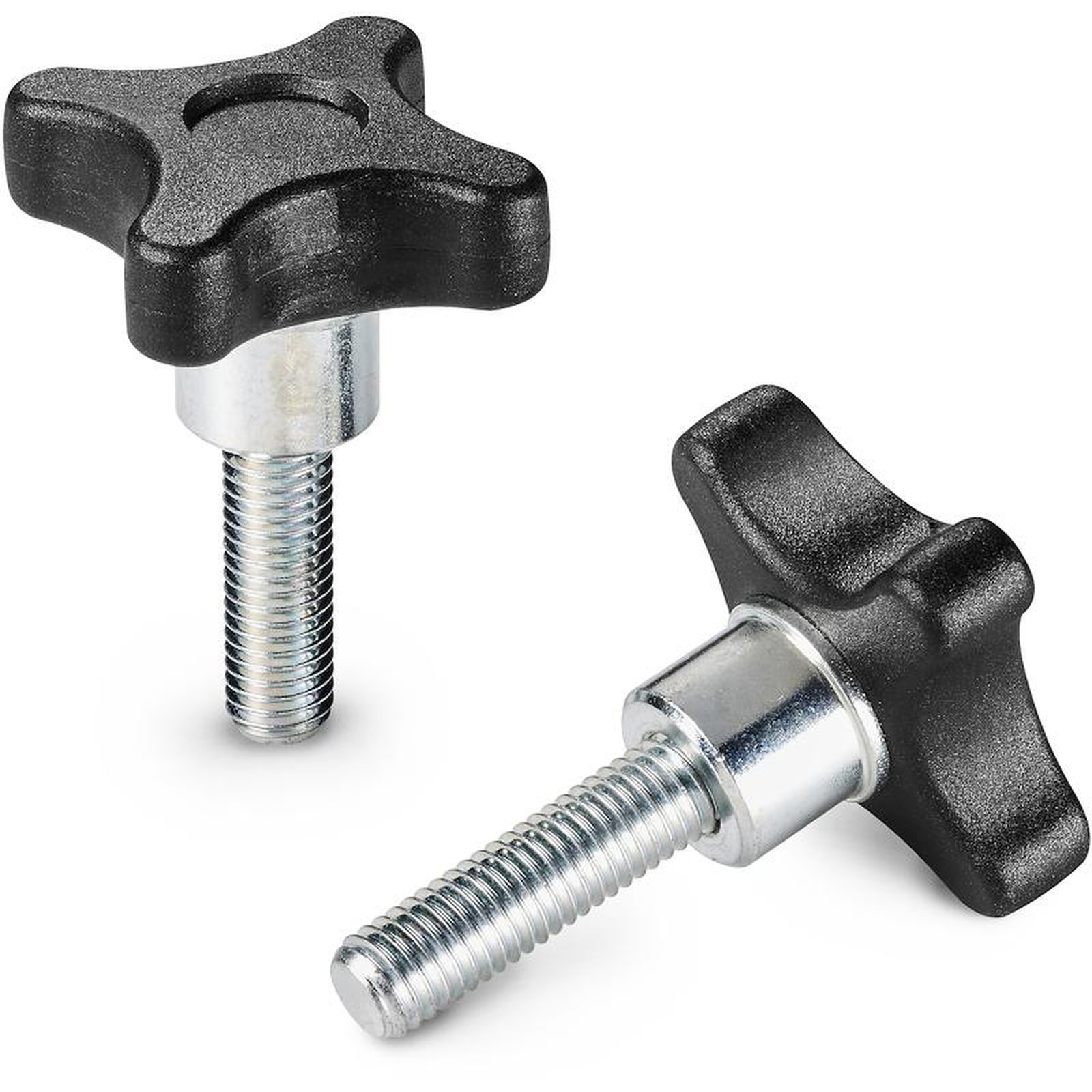

MANÍPULO EM CRUZ COM CUBO EM AÇO E PERNO ROSCADO
06
F289
Volantini a croce
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F289:
Casquilho com perno roscado em aço zincado (tolerância de rosca 6g).
F289CIN:
Casquilho com perno roscado em aço inoxidável (Aisi 303) (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Versão F289: Cubo em aço zincado.

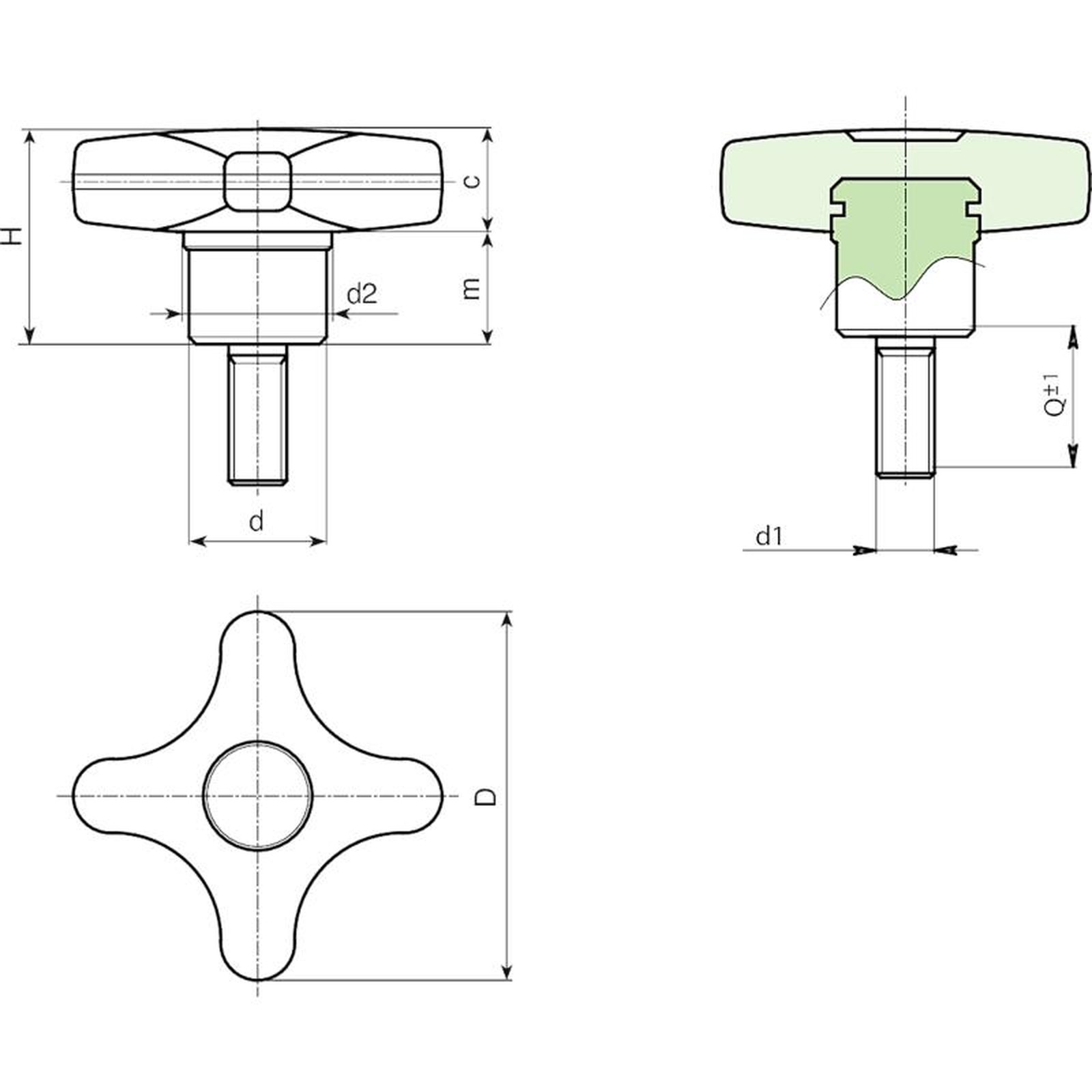

| Código | Art. | D | d | d2 | H | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F28940.0001 | F28940.TM08X2001 | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 20 | 55 | 38 |
| F28950.0003 | F28950.TM10X4001 | 50 | 18 | 20 | 29 | 15 | 14 | M10 | A.R. | 60 | 60 |
| F28960.0002 | F28960.TM12X2501 | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 25 | 60 | 97 |
Comprimentos do perno a pedido, com no mínimo 150 peças.
LM = Comprimento máximo moldável.
Versão F289 CIN: Cubo em aço inoxidável Aisi 303.
| Código | Art. | D | d | d2 | H | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F28940.0002 | F28940.TM08X2001CIN | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 20 | 55 | 38 |
| F28950.0004 | F28950.TM10X4001CIN | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 40 | 60 | 60 |
| F28960.0003 | F28960.TM12X2501CIN | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 25 | 60 | 97 |
Comprimentos do perno a pedido, com no mínimo 150 peças.
LM = Comprimento máximo moldável.
