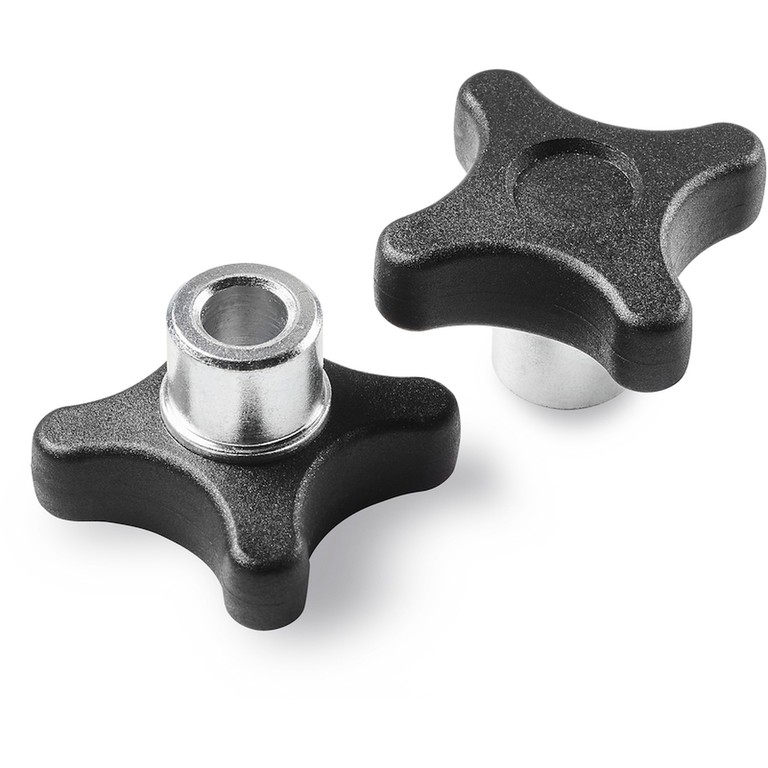

MANÍPULO EM CRUZ COM CUBO EM AÇO E FURO LISO
06
F287
Volantini a croce
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F287:
Casquilho com furo liso cego em aço zincado (tolerância de furo H9).
F287CIN:
Casquilho com furo liso cego em aço inoxidável (Aisi 303), (tolerância do furo H9).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Versão F287: Cubo em aço zincado.

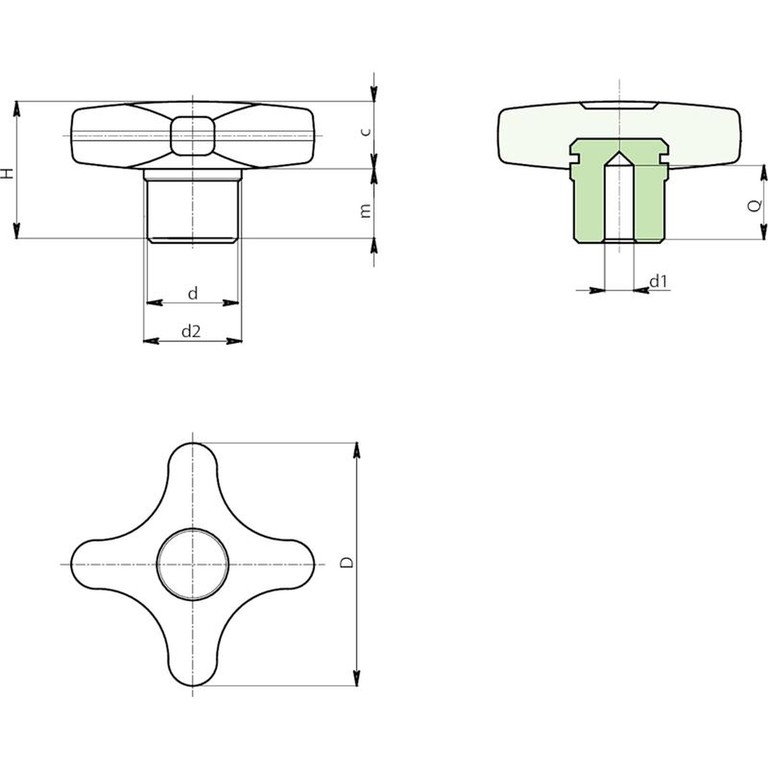

| Código | Art. | D | d | d2 | H | m | c | d1 H9 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F28732.0002 | F28732.TD0601 | 32 | 13 | 15 | 22 | 11 | 11 | 6 | 12 | 24 |
| F28740.0001 | F28740.TD0801 | 40 | 14 | 16 | 24 | 12 | 12 | 8 | 14 | 35 |
| F28750.0001 | F28750.TD1001 | 50 | 18 | 20 | 29 | 15 | 14 | 10 | 16 | 57 |
| F28760.0002 | F28760.TD1201 | 60 | 20 | 24 | 34 | 18 | 16 | 12 | 20 | 85 |
Versão F287 CIN: Cubo em aço inoxidável Aisi 303.
| Código | Art. | D | d | d2 | H | m | c | d1 H9 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F28732.0001 | F28732.TD0601CIN | 32 | 13 | 15 | 22 | 11 | 11 | 6 | 12 | 24 |
| F28740.0002 | F28740.TD0801CIN | 40 | 14 | 16 | 24 | 12 | 12 | 8 | 14 | 35 |
| F28750.0002 | F28750.TD1001CIN | 50 | 18 | 20 | 29 | 15 | 14 | 10 | 16 | 57 |
| F28760.0001 | F28760.TD1201CIN | 60 | 20 | 24 | 34 | 18 | 16 | 12 | 20 | 85 |
