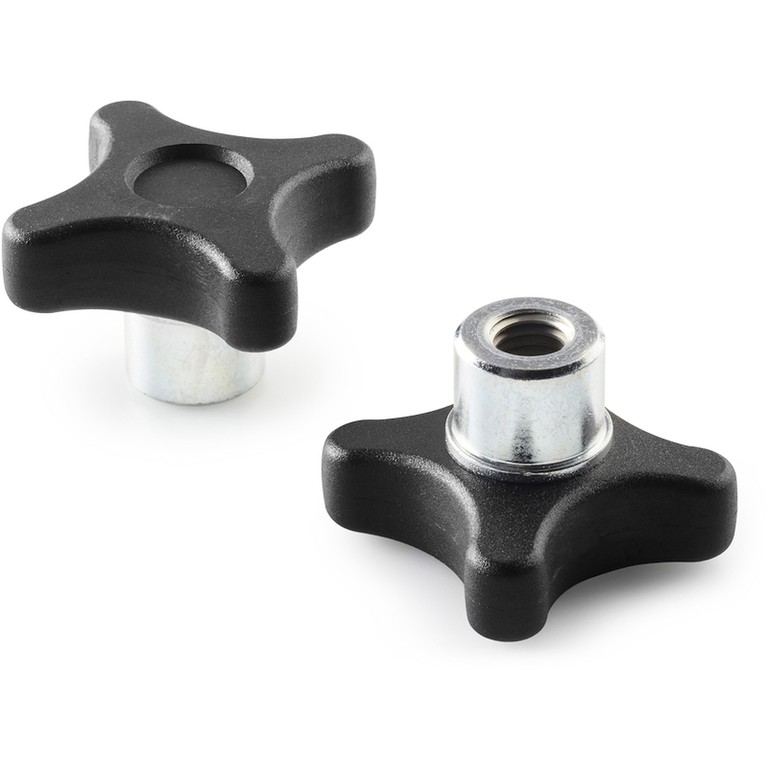

MANÍPULO EM CRUZ COM CUBO EM AÇO E FURO ROSCADO
06
F286
Volantini a croce
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F286:
Casquilho com furo roscado cego em aço zincado (tolerância de rosca 6H).
F286CIN:
Casquilho com furo roscado cego em aço inoxidável (Aisi 303) (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, cores conforme a tabela, pág. TitoloTabellaColori .
Versão F286: Cubo em aço zincado.

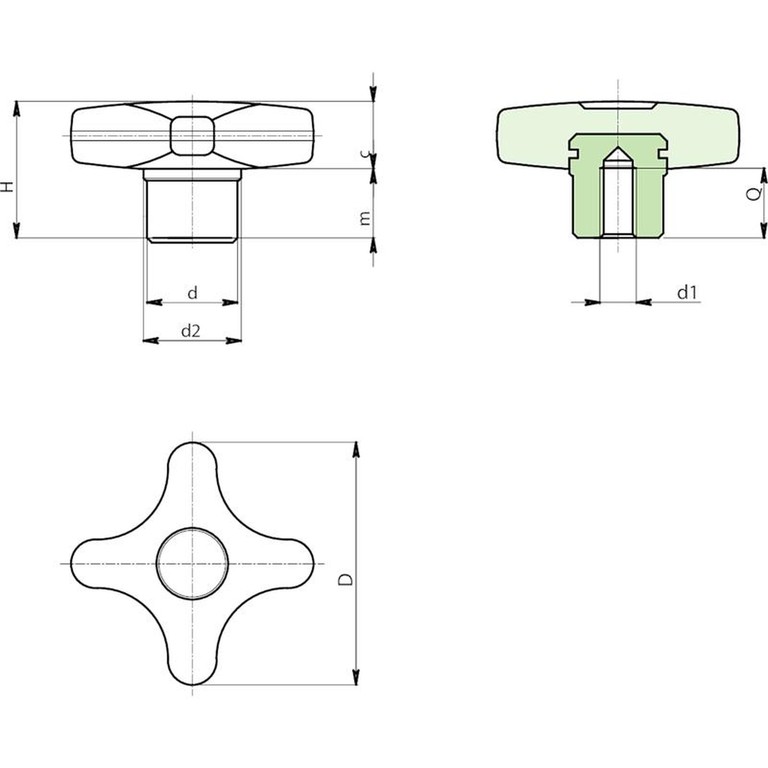

| Código | Art. | D | d | d2 | H | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F28632.0002 | F28632.TM0601 | 32 | 13 | 15 | 22 | 11 | 11 | M6 | 12 | 23 |
| F28640.0001 | F28640.TM0801 | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 14 | 32 |
| F28650.0001 | F28650.TM1001 | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 16 | 54 |
| F28660.0001 | F28660.TM1201 | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 20 | 90 |
Versão F286 CIN: Cubo em aço inoxidável Aisi 303.
| Código | Art. | D | d | d2 | H | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F28632.0001 | F28632.TM0601CIN | 32 | 13 | 15 | 22 | 11 | 11 | M6 | 12 | 23 |
| F28640.0002 | F28640.TM0801CIN | 40 | 14 | 16 | 24 | 12 | 12 | M8 | 14 | 32 |
| F28650.0002 | F28650.TM1001CIN | 50 | 18 | 20 | 29 | 15 | 14 | M10 | 16 | 54 |
| F28660.0002 | F28660.TM1201CIN | 60 | 20 | 24 | 34 | 18 | 16 | M12 | 20 | 90 |
