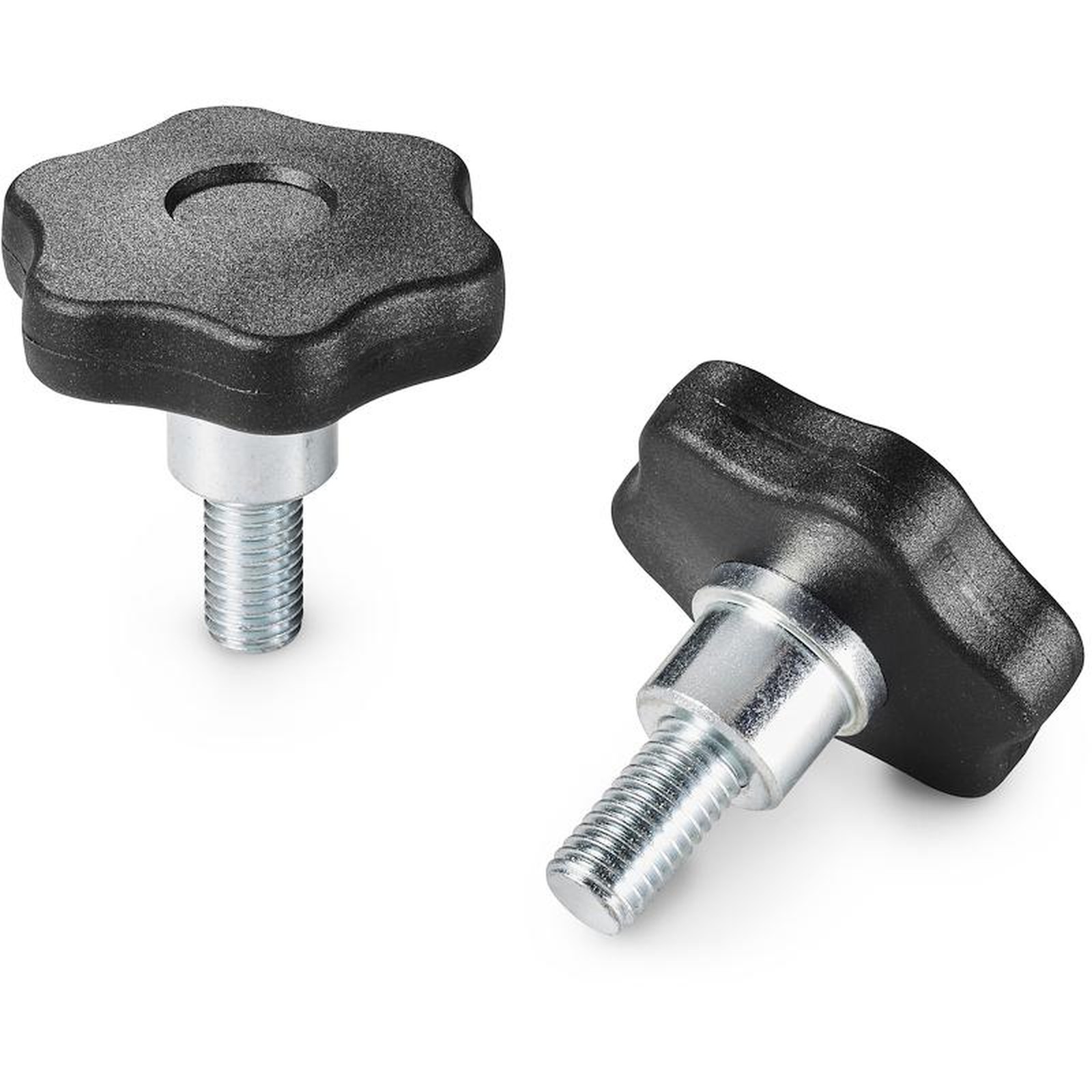

MANÍPULO DE 6 LÓBULOS COM CUBO EM AÇO E PERNO ROSCADO
06
F278
Volantini a 6 lobi
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F278:
Casquilho com perno roscado em aço zincado (tolerância de rosca 6g).
F278CIN:
Casquilho com perno roscado em aço inoxidável (Aisi 303) (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Versão F278: Cubo em aço zincado.
| Código | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27840.0002 | F27840.TM08X3001 | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 30 | 55 | 54 |
| F27850.0002 | F27850.TM10X4001 | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 40 | 60 | 96 |
| F27860.0001 | F27860.TM12X4001 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 40 | 60 | - |
LM = Comprimento máximo moldável.
Comprimentos do perno a pedido, com no mínimo 150 peças.
Versão F278 CIN: Cubo em aço inoxidável Aisi 303.
| Código | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27840.0003 | F27840.TM08X3001CIN | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 30 | 45 | 54 |
| F27850.0003 | F27850.TM10X4001CIN | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 40 | 50 | - |
| F27860.0002 | F27860.TM12X4001CIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 40 | 50 | - |
Comprimentos do perno a pedido, com no mínimo 150 peças.
LM = Comprimento máximo moldável.
