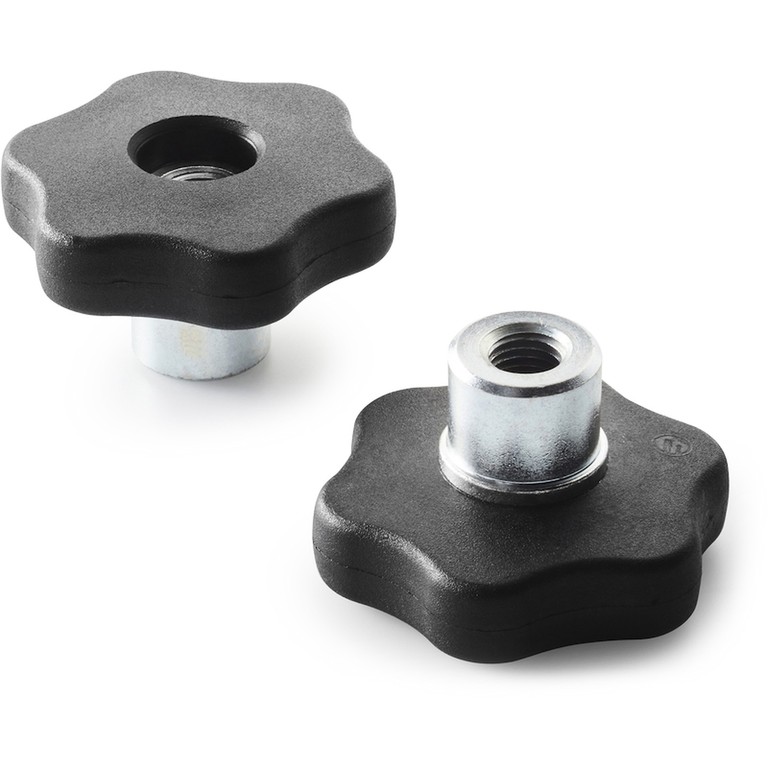

MANÍPULO DE 6 LÓBULOS COM CUBO EM AÇO E FURO ROSCADO PASSANTE
06
F277
Volantini a 6 lobi
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F277:
Casquilho com furo roscado passante em aço zincado (tolerância de rosca 6H).
F277CIN:
Casquilho com furo roscado passante em aço inoxidável (Aisi 303) (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
Versão F277: Cubo em aço zincado.

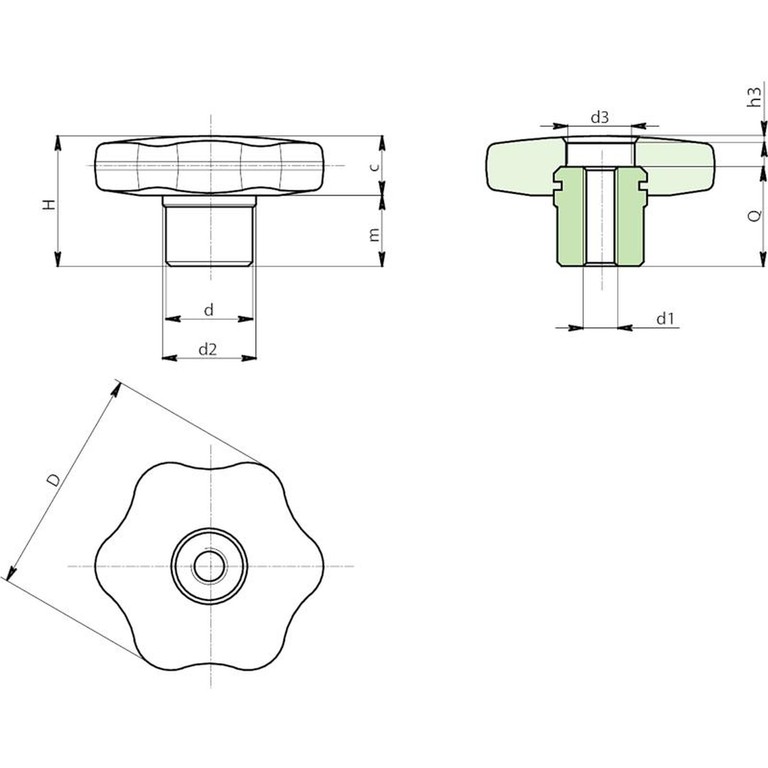

| Código | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27730.0001 | F27730.TM0601 | 30 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 24 |
| F27740.0001 | F27740.TM0801 | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 34 |
| F27750.0001 | F27750.TM1001 | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 22 | 59 |
| F27760.0001 | F27760.TM1201 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 98 |
Base antiderrapante em borracha termoplástica TPV 75 Shore, de cor preta RAL 9011.
| Código | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27730.0002 | F27730.TM0601PIN | 30 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 24 |
| F27740.0002 | F27740.TM0801PIN | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 34 |
| F27750.0002 | F27750.TM1001PIN | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 22 | 59 |
| F27760.0002 | F27760.TM1201PIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 98 |
