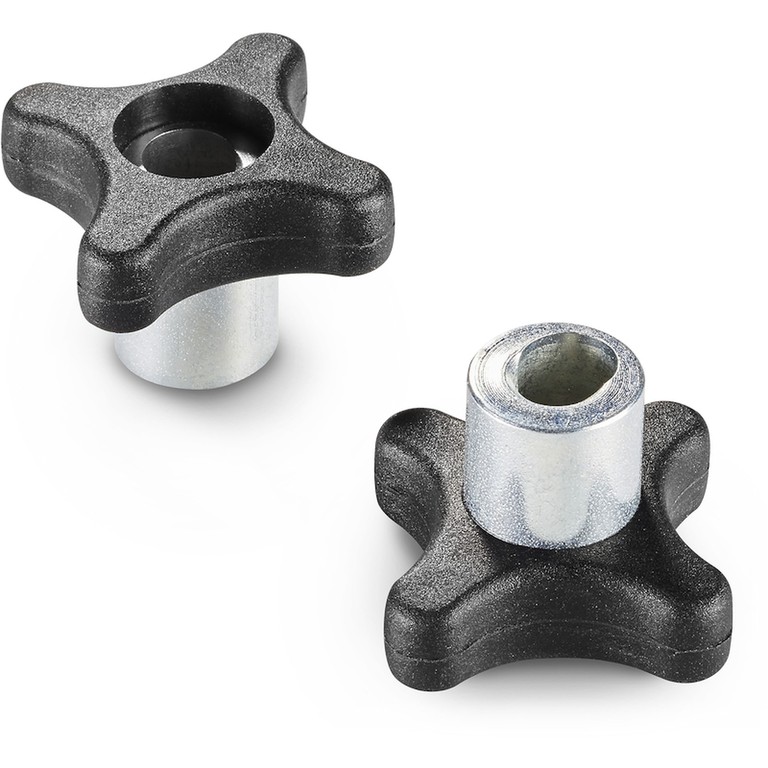

MANÍPULO EM CRUZ COM CUBO EM AÇO E FURO ROSCADO DE DESENGATE RÁPIDO
06
F271
Volantini a croce
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F271:
Casquilho com furo roscado passante em aço zincado, com fresagem para desengate rápido.
F271CIN:
Casquilho com furo roscado passante em aço inoxidável (Aisi 303), com fresagem para desengate rápido.
Pedidos especiais:
Nenhum.
ATENÇÃO:

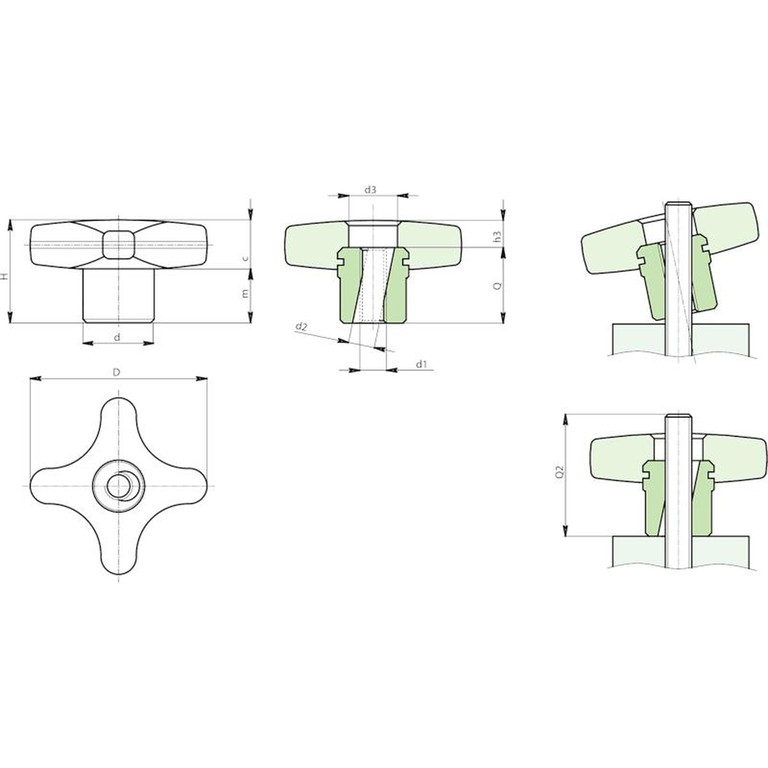

PARA GARANTIR O FUNCIONAMENTO CORRETO DO MANÍPULO DE DESENGATE RÁPIDO, O PERNO ROSCADO DEVE TER UM COMPRIMENTO MÍNIMO IGUAL À QUOTA Q2.
Versão F271: Cubo em aço zincado.
| Código | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 | Q | Q2 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27140.0001 | F27140.TM0801P | 40 | 16 | 8.5 | 14 | 26 | 4 | 14 | 12 | M8 | 22 | 35 | 31 |
| F27150.0001 | F27150.TM1001P | 50 | 20 | 10.5 | 18 | 34 | 4 | 20 | 14 | M10 | 30 | 43 | 63 |
Versão F271 PIN: Cubo em aço inoxidável Aisi 303.
| Código | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 | Q | Q2 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27140.0002 | F27140.TM0801PIN | 40 | 16 | 8.5 | 14 | 26 | 4 | 14 | 12 | M8 | 22 | 35 | 31 |
| F27150.0002 | F27150.TM1001PIN | 50 | 20 | 10.5 | 18 | 34 | 4 | 20 | 14 | M10 | 30 | 43 | 63 |
