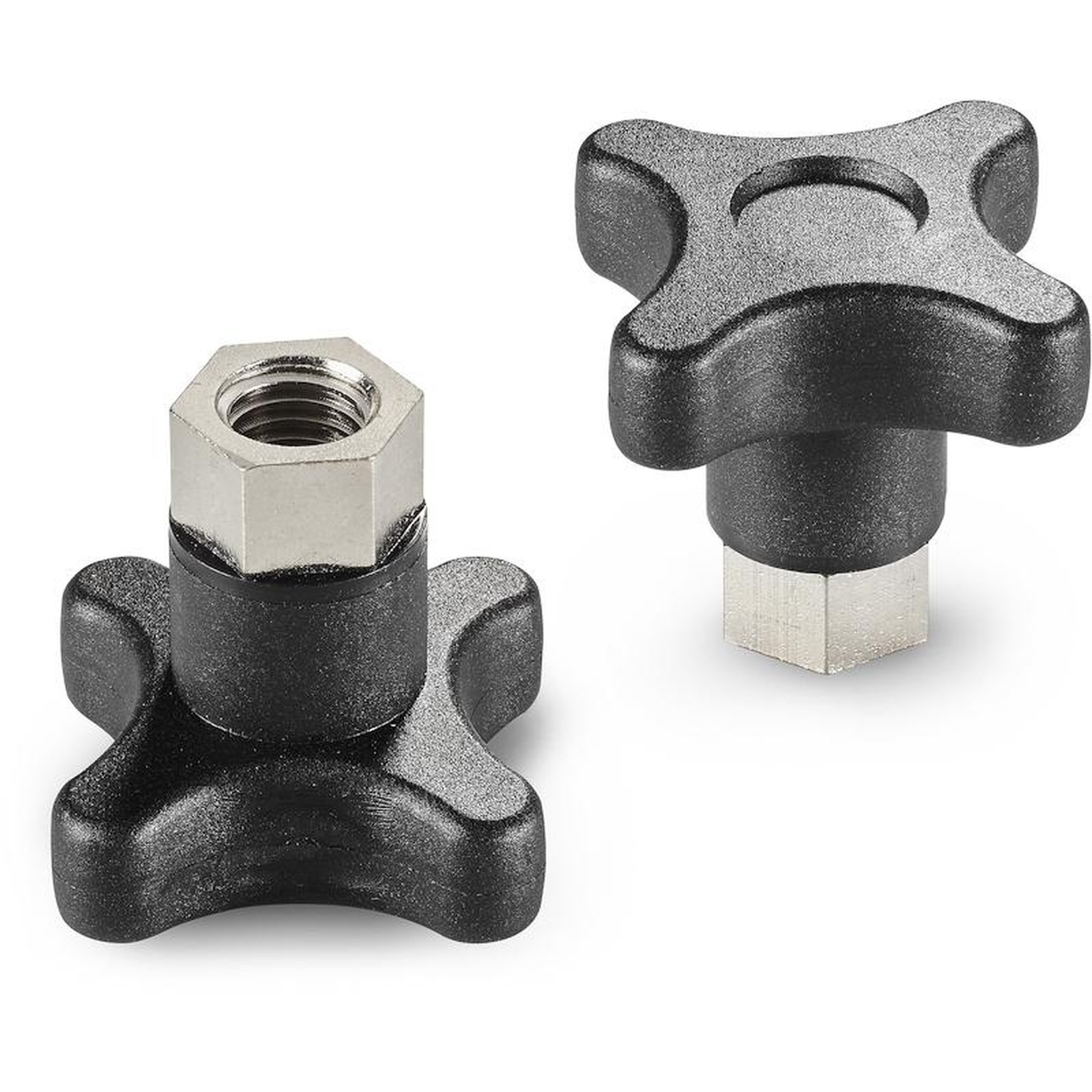

MANÍPULO EM CRUZ DE ALTO APERTO COM CASQUILHO ROSCADO
06
F269
Volantini a croce
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Casquilho com furo roscado cego em latão niquelado, (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
ATENÇÃO:
Para um aperto padrão, rodar o manípulo. Para um aperto forte, utilizar uma chave hexagonal a usar no hexágono.

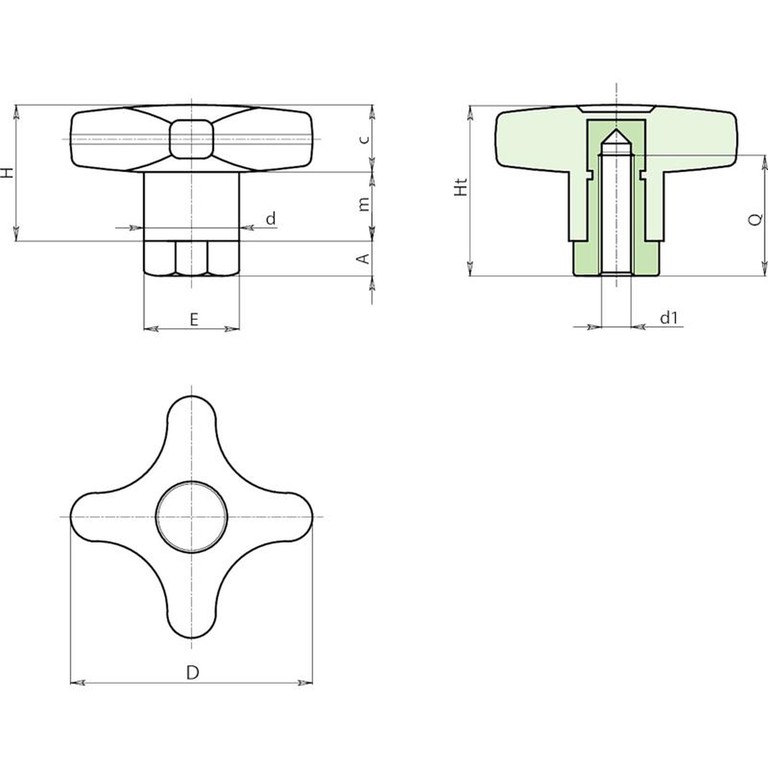

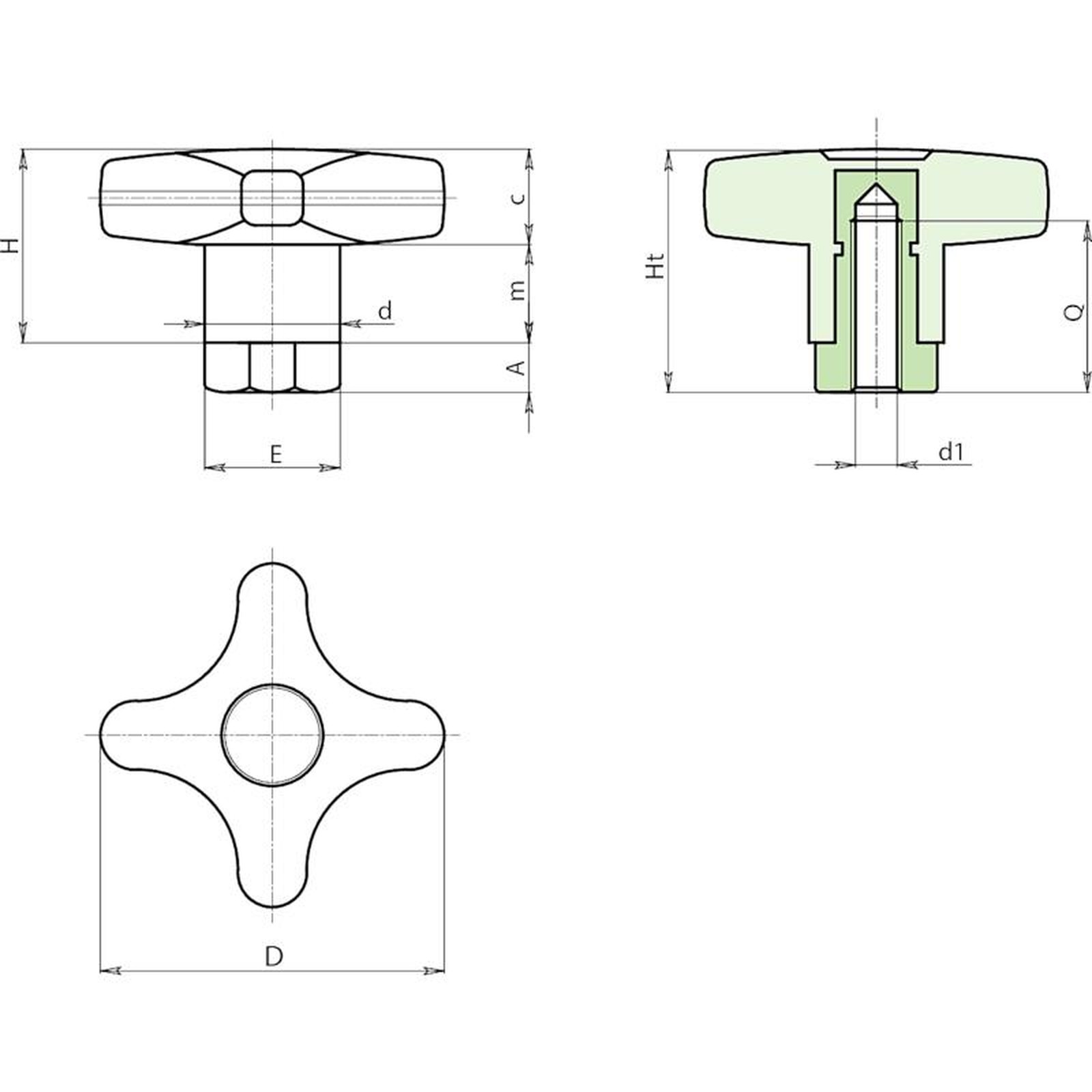

| Código | Art. | D | d | H | Ht | A | E | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F26950.0001 | F26950.TM0601 | 50 | 18 | 29 | 39 | 10 | 17 | 15 | 14 | M6 | 25 | 72 |
| F26950.0002 | F26950.TM0801 | 50 | 18 | 29 | 39 | 10 | 17 | 15 | 14 | M8 | 25 | 67 |
| F26950.0003 | F26950.TM1001 | 50 | 18 | 29 | 39 | 10 | 17 | 15 | 14 | M10 | 25 | 60 |
