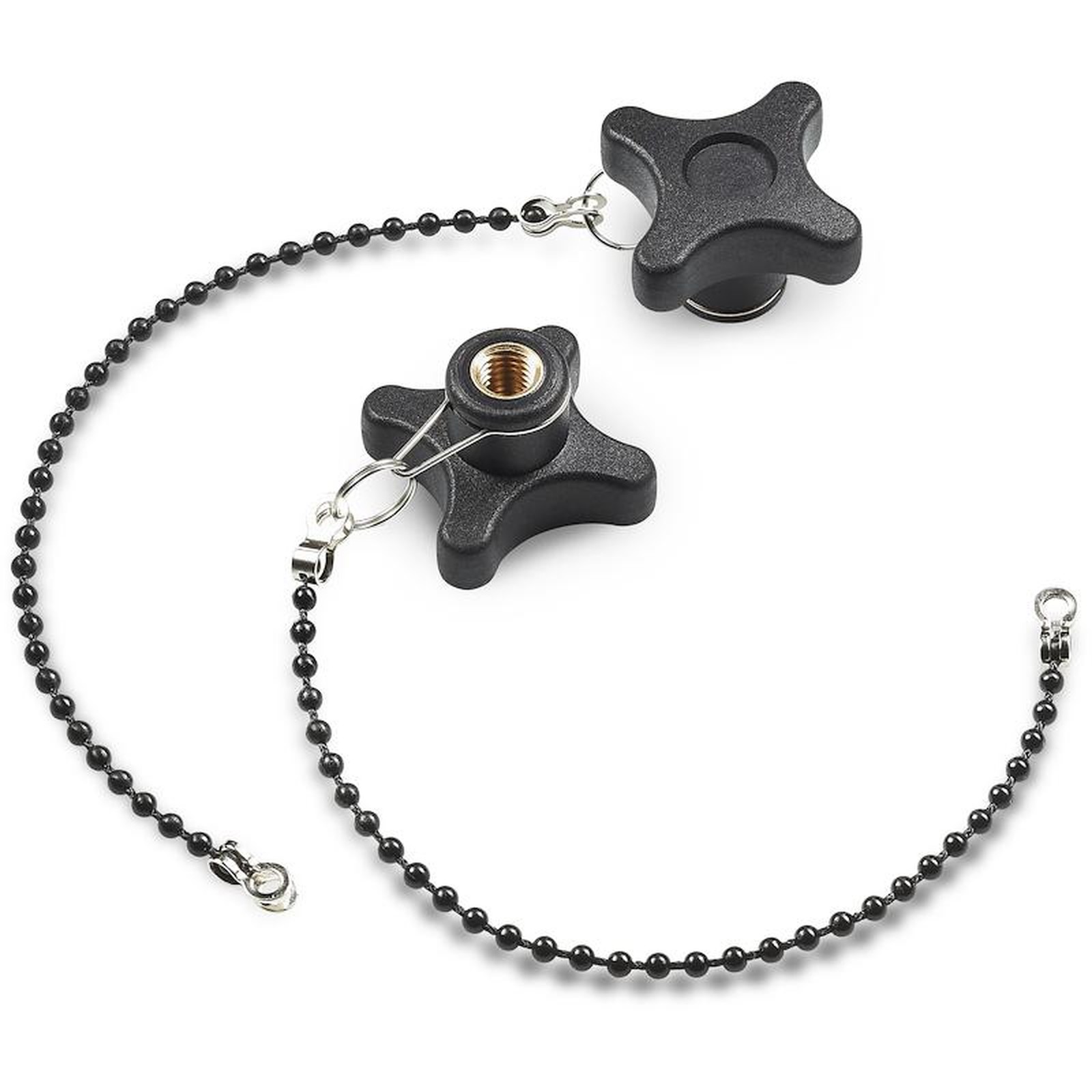

MANÍPULO EM CRUZ MACIÇO COM CORRENTE DE RETENÇÃO COM CASQUILHO ROSCADO CEGO
Manípulos em cruz
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto(RAL 9011).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Corrente:
Corrente em resina acetálica preta (POM) Elos, anel de retenção e gancho para cubo em aço inoxidável harmónico (Aisi 302).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido, a corrente pode ser fornecida com comprimentos a pedido.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

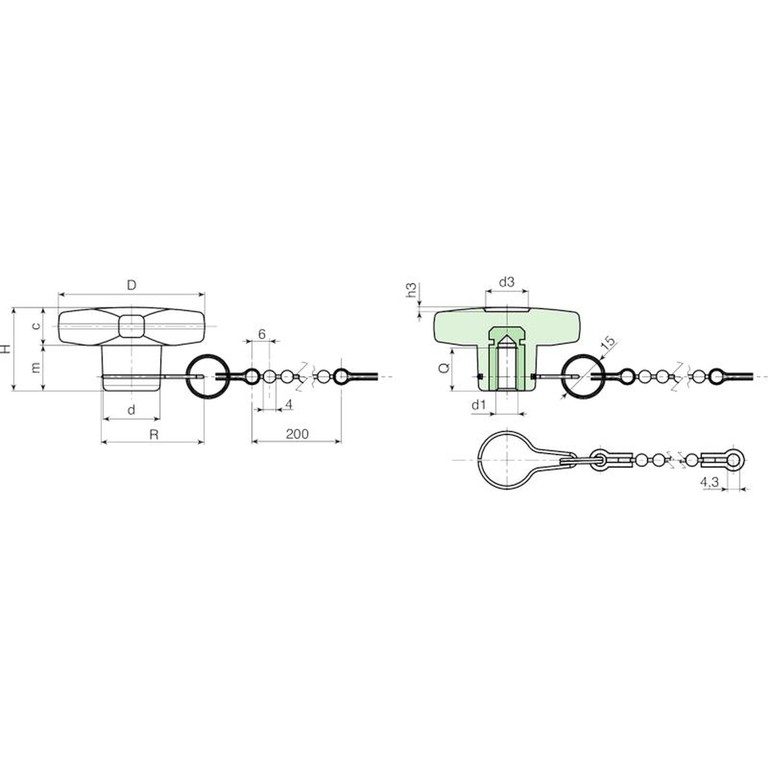

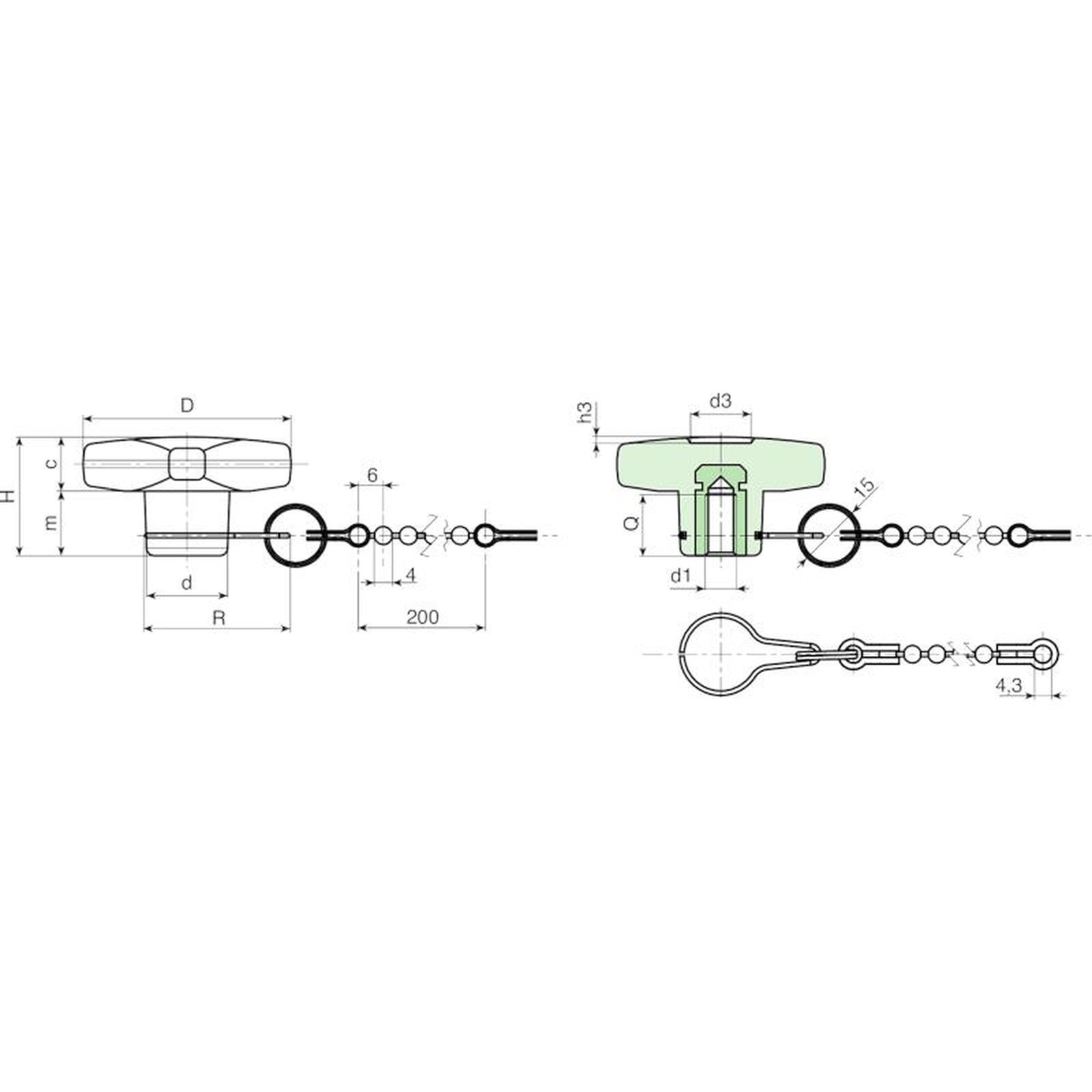

| Código | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0002 | F18632.TM0401CAT | 32 | 23 | 15 | 32 | 11 | 12 | 11 | 1.5 | M4 | 7 | 14 |
| F18632.0005 | F18632.TM0501CAT | 32 | 23 | 15 | 32 | 11 | 12 | 11 | 1.5 | M5 | 14 | 14.5 |
| F18632.0009 | F18632.TM0601CAT | 32 | 23 | 15 | 32 | 11 | 12 | 11 | 1.5 | M6 | 10 | 15 |
| F18640.0003 | F18640.TM0501CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 13 | 1.5 | M5 | 14 | 17 |
| F18640.0006 | F18640.TM0601CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 18 |
| F18640.0010 | F18640.TM0801CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 19 |
| F18650.0004 | F18650.TM0601CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 2 | M6 | 16 | 28 |
| F18650.0008 | F18650.TM0801CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 2 | M8 | 14 | 29 |
| F18650.0013 | F18650.TM1001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 2 | M10 | 14 | 30 |
| F18660.0002 | F18660.TM0801CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 43 |
| F18660.0006 | F18660.TM1001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 46 |
| F18660.0010 | F18660.TM1201CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 47 |
