MANÍPULO MACIÇO DE 6 LÓBULOS COM PERNO ROSCADO
06
F178
Volantini a 6 lobi
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
F178:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).

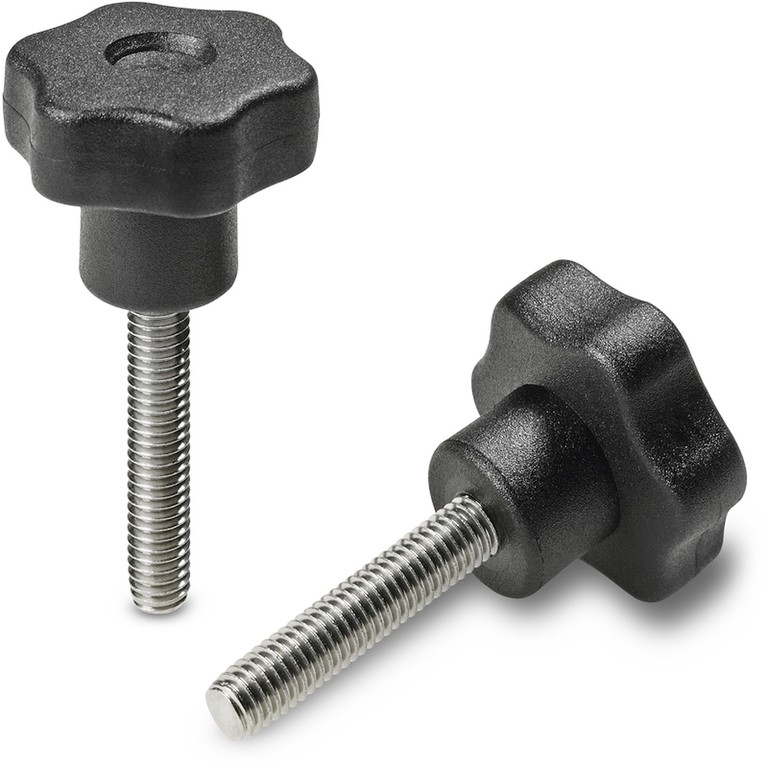

F178CIN:
Parafuso prisioneiro roscado em aço inoxidável (Aisi 304) (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

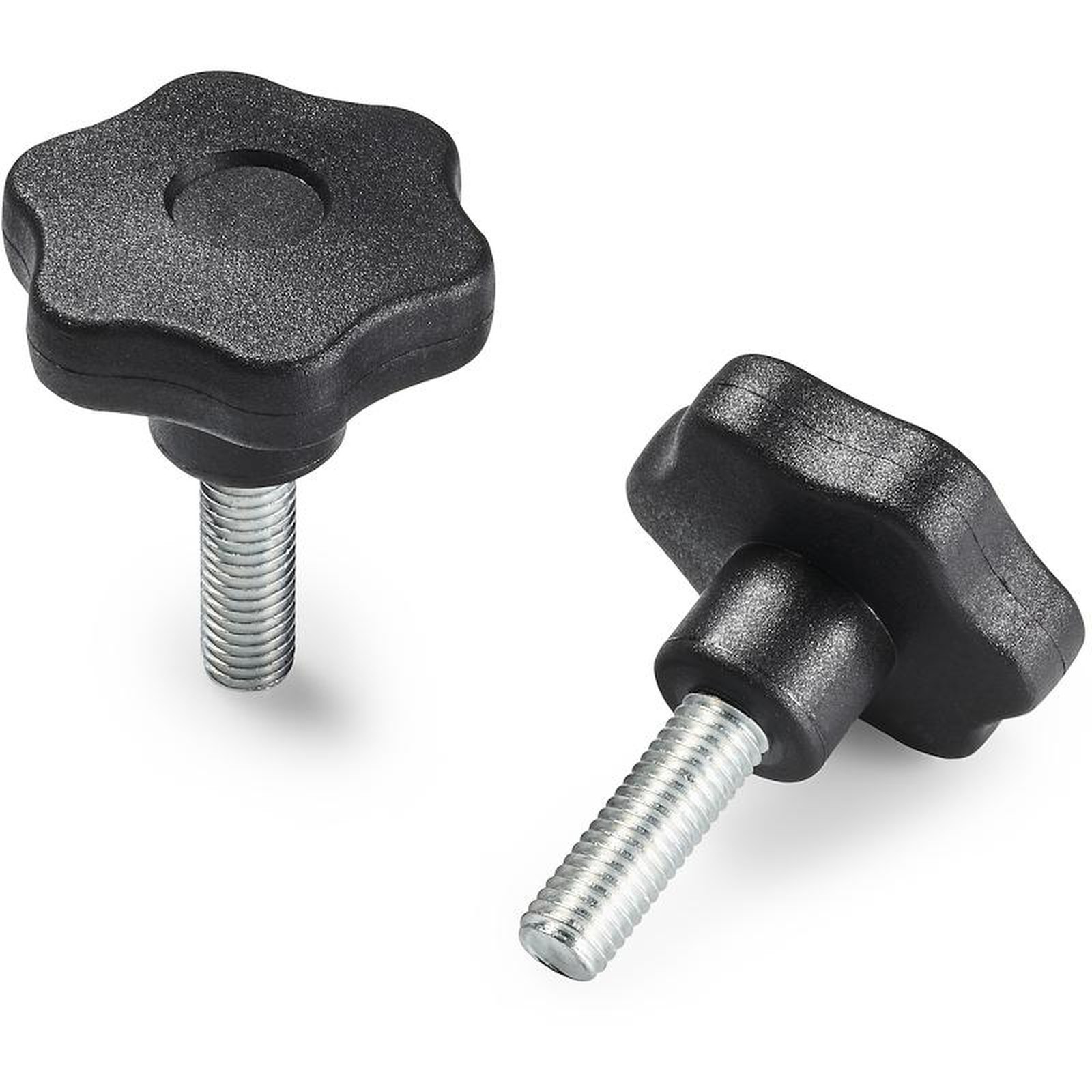

Versão F178: parafuso prisioneiro em aço zincado.

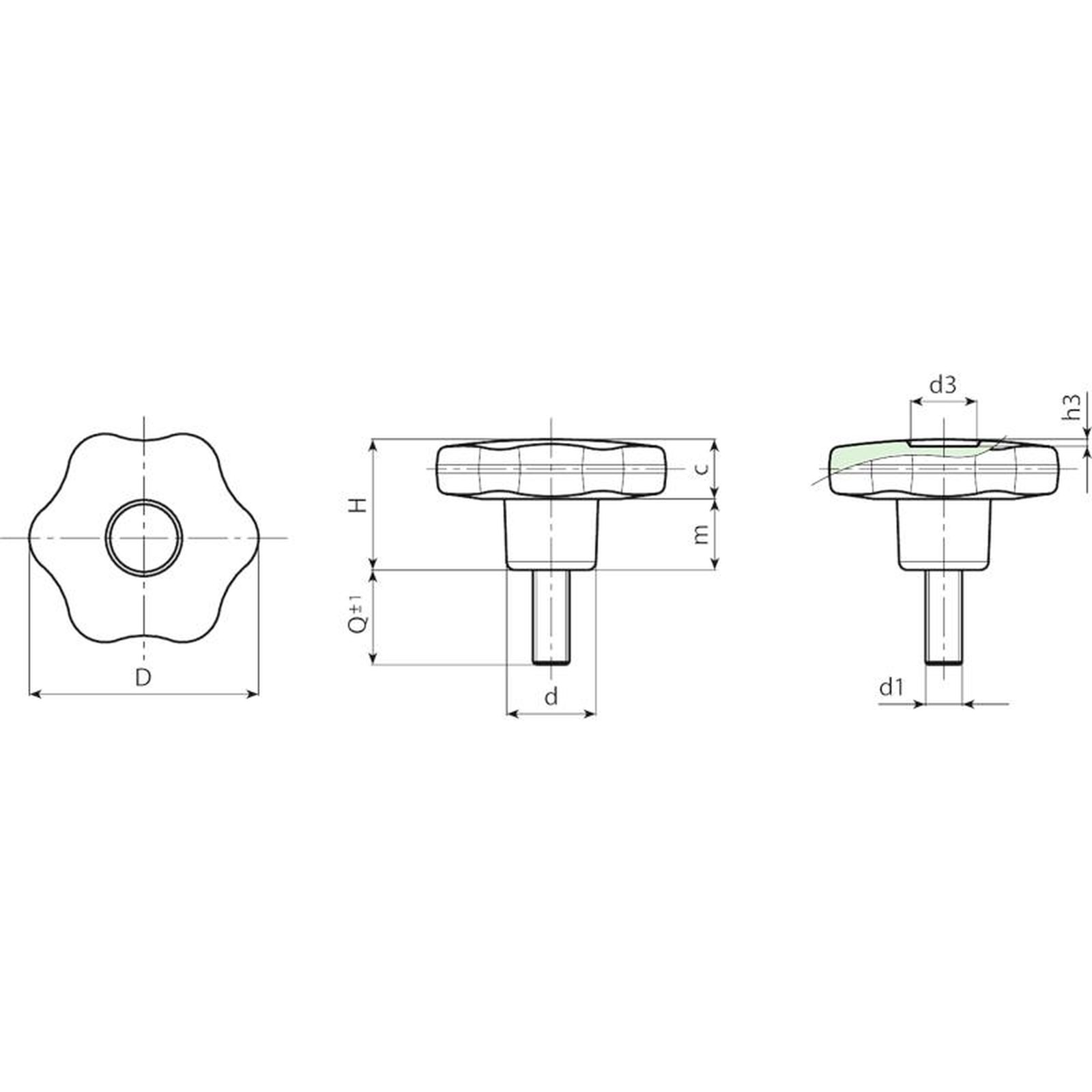

Código | Art. | D | H | d | c | m | d3 | h3 | LM | d1 6g | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
F17830.0002 | F17830.TM05X1001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 10 | 13 |
F17830.0004 | F17830.TM05X1601 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 16 | 14 |
F17830.0008 | F17830.TM05X2001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 20 | 15 |
F17830.0012 | F17830.TM05X3001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 30 | 16 |
F17830.0015 | F17830.TM05X4001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 40 | 17 |
F17830.0019 | F17830.TM06X1001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 10 | 15 |
F17830.0023 | F17830.TM06X1601 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 16 | 16 |
F17830.0030 | F17830.TM06X2001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 20 | 17 |
F17830.0036 | F17830.TM06X2501 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 25 | 17,5 |
F17830.0042 | F17830.TM06X3001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 30 | 18 |
F17830.0051 | F17830.TM06X4001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 40 | 19 |
F17830.0059 | F17830.TM08X1601 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M8 | 16 | 19 |
F17830.0063 | F17830.TM08X2001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M8 | 20 | 21 |
F17830.0071 | F17830.TM08X3001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M8 | 30 | 25 |
F17830.0076 | F17830.TM08X4001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M8 | 40 | 28 |
F17830.0084 | F17830.TM10X2001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M10 | 20 | 28 |
F17830.0087 | F17830.TM10X3001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M10 | 30 | 33 |
F17830.0090 | F17830.TM10X4001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M10 | 40 | 39 |
F17840.0006 | F17840.TM06X1601 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 16 | 25 |
F17840.0010 | F17840.TM06X2001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 20 | 25 |
F17840.0016 | F17840.TM06X3001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 30 | 27 |
F17840.0020 | F17840.TM06X4001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 40 | 28 |
F17840.0033 | F17840.TM08X1601 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 16 | 28 |
F17840.0036 | F17840.TM08X2001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 20 | 30 |
F17840.0040 | F17840.TM08X2501 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 25 | 31 |
F17840.0045 | F17840.TM08X3001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 30 | 33 |
F17840.0051 | F17840.TM08X3501 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 35 | 34 |
F17840.0054 | F17840.TM08X4001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 40 | 36 |
F17840.0057 | F17840.TM08X4501 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 45 | 38 |
F17840.0060 | F17840.TM08X5001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 50 | 39 |
F17840.0082 | F17840.TM10X2001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M10 | 20 | 37 |
F17840.0086 | F17840.TM10X3001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M10 | 30 | 41 |
F17840.0092 | F17840.TM10X4001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M10 | 40 | 45 |
F17840.0095 | F17840.TM10X5001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M10 | 50 | 49 |
F17850.0015 | F17850.TM08X1501 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M8 | 15 | 48 |
F17850.0020 | F17850.TM08X2001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M8 | 20 | 49 |
F17850.0025 | F17850.TM08X3001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M8 | 30 | 52 |
F17850.0031 | F17850.TM08X4001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M8 | 40 | 55 |
F17850.0055 | F17850.TM10X2001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 20 | 55 |
F17850.0058 | F17850.TM10X2501 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 25 | 57 |
F17850.0062 | F17850.TM10X3001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 30 | 60 |
F17850.0070 | F17850.TM10X4001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 40 | 61 |
F17850.0077 | F17850.TM10X5001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 50 | 64 |
F17850.0093 | F17850.TM12X2001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M12 | 20 | 63 |
F17850.0096 | F17850.TM12X3001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M12 | 30 | 67 |
F17850.0099 | F17850.TM12X4001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M12 | 40 | 72 |
F17850.0103 | F17850.TM12X5001 | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M12 | 50 | 77 |
F17860.0010 | F17860.TM08X3001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M8 | 30 | 71 |
F17860.0013 | F17860.TM08X4001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M8 | 40 | 74 |
F17860.0024 | F17860.TM10X2001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M10 | 20 | 74 |
F17860.0032 | F17860.TM10X3001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M10 | 30 | 80 |
F17860.0038 | F17860.TM10X4001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M10 | 40 | 85 |
F17860.0041 | F17860.TM10X5001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M10 | 50 | 88 |
F17860.0055 | F17860.TM12X2001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M12 | 20 | 95 |
F17860.0060 | F17860.TM12X3001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M12 | 30 | 102 |
F17860.0064 | F17860.TM12X4001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M12 | 40 | 109 |
F17860.0068 | F17860.TM12X5001 | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M12 | 50 | 116 |
Comprimentos do perno a pedido, com no mínimo 150 peças.
LM = Comprimento máximo moldável.
Versão 80 : Cinzento (Ral 7031)
Código | Art. | D | H | d | c | m | d3 | h3 | LM | d1 6g | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
F17830.0006 | F17830.TM05X1601CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 16 | 14 |
F17830.0010 | F17830.TM05X2001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 20 | 15 |
F17830.0017 | F17830.TM05X4001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M5 | 40 | 17 |
F17830.0025 | F17830.TM06X1601CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 16 | 16 |
F17830.0032 | F17830.TM06X2001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 20 | 17 |
F17830.0044 | F17830.TM06X3001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 30 | 18 |
F17830.0053 | F17830.TM06X4001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M6 | 40 | 19 |
F17830.0065 | F17830.TM08X2001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M8 | 20 | 21 |
F17830.0073 | F17830.TM08X3001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M8 | 30 | 25 |
F17830.0086 | F17830.TM10X2001CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | 80 | M10 | 20 | 28 |
F17840.0012 | F17840.TM06X2001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 20 | 25 |
F17840.0018 | F17840.TM06X3001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 30 | 27 |
F17840.0022 | F17840.TM06X4001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M6 | 40 | 28 |
F17840.0038 | F17840.TM08X2001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 20 | 30 |
F17840.0048 | F17840.TM08X3001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 30 | 33 |
F17840.0056 | F17840.TM08X4001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M8 | 40 | 36 |
F17840.0094 | F17840.TM10X4001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | 130 | M10 | 40 | 45 |
F17850.0033 | F17850.TM08X4001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M8 | 40 | 55 |
F17850.0057 | F17850.TM10X2001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 20 | 55 |
F17850.0065 | F17850.TM10X3001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 30 | 60 |
F17850.0072 | F17850.TM10X4001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 40 | 65 |
F17850.0079 | F17850.TM10X5001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | 130 | M10 | 50 | 70 |
F17860.0015 | F17860.TM08X4001CIN | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M8 | 40 | 74 |
F17860.0040 | F17860.TM10X4001CIN | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M10 | 40 | 80 |
F17860.0057 | F17860.TM12X2001CIN | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M12 | 20 | 95 |
F17860.0066 | F17860.TM12X4001CIN | 60 | 34 | 24 | 16 | 18 | 17,5 | 1.5 | 130 | M12 | 40 | 109 |
Comprimentos do perno a pedido, com no mínimo 150 peças.
LM = Comprimento máximo moldável.
