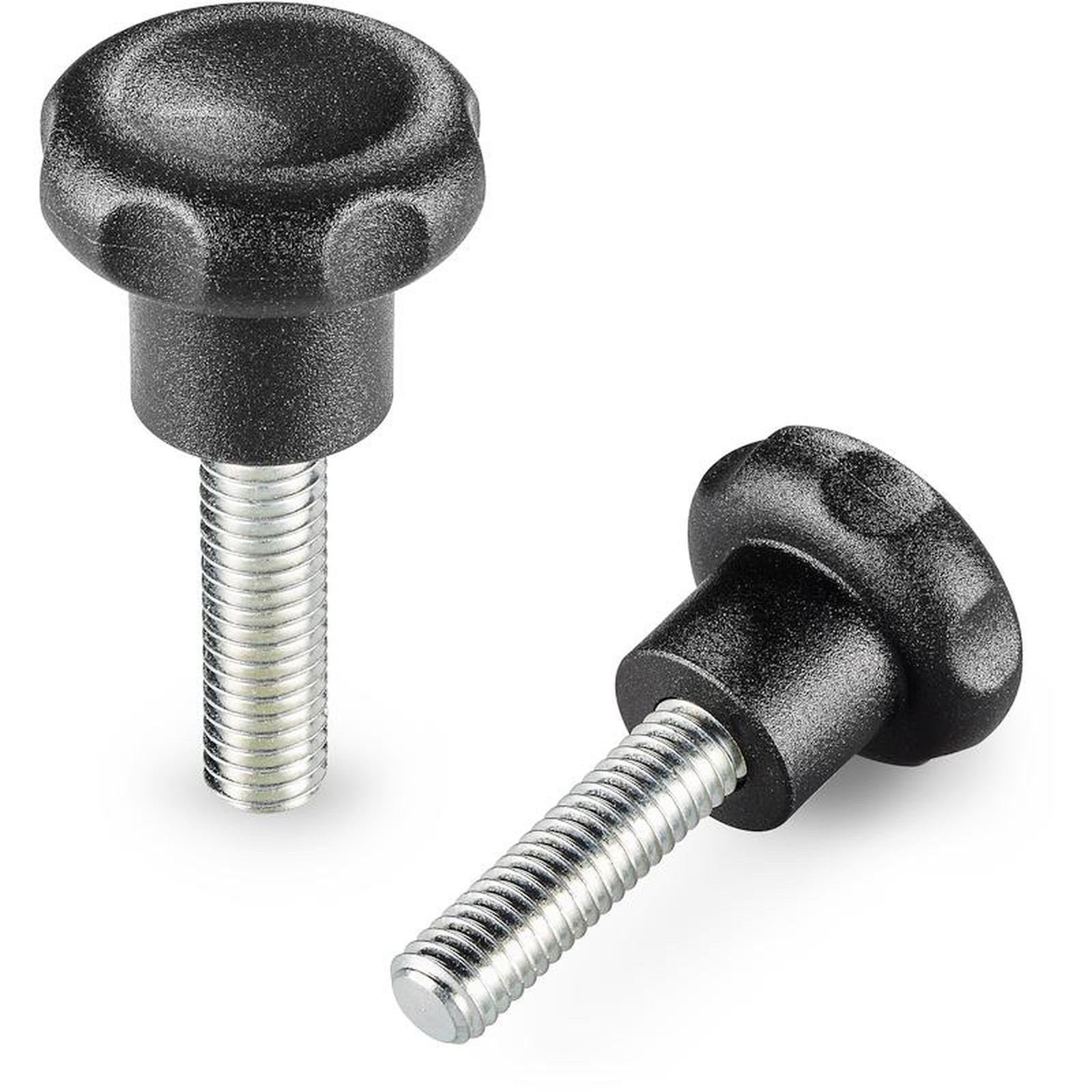

MANÍPULO MACIÇO DE 6 LÓBULOS COM PERNO ROSCADO
06
F111
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Parafuso prisioneiro roscado em aço zincado (tolerância de rosca 6g).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas com comprimentos a pedido.
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.

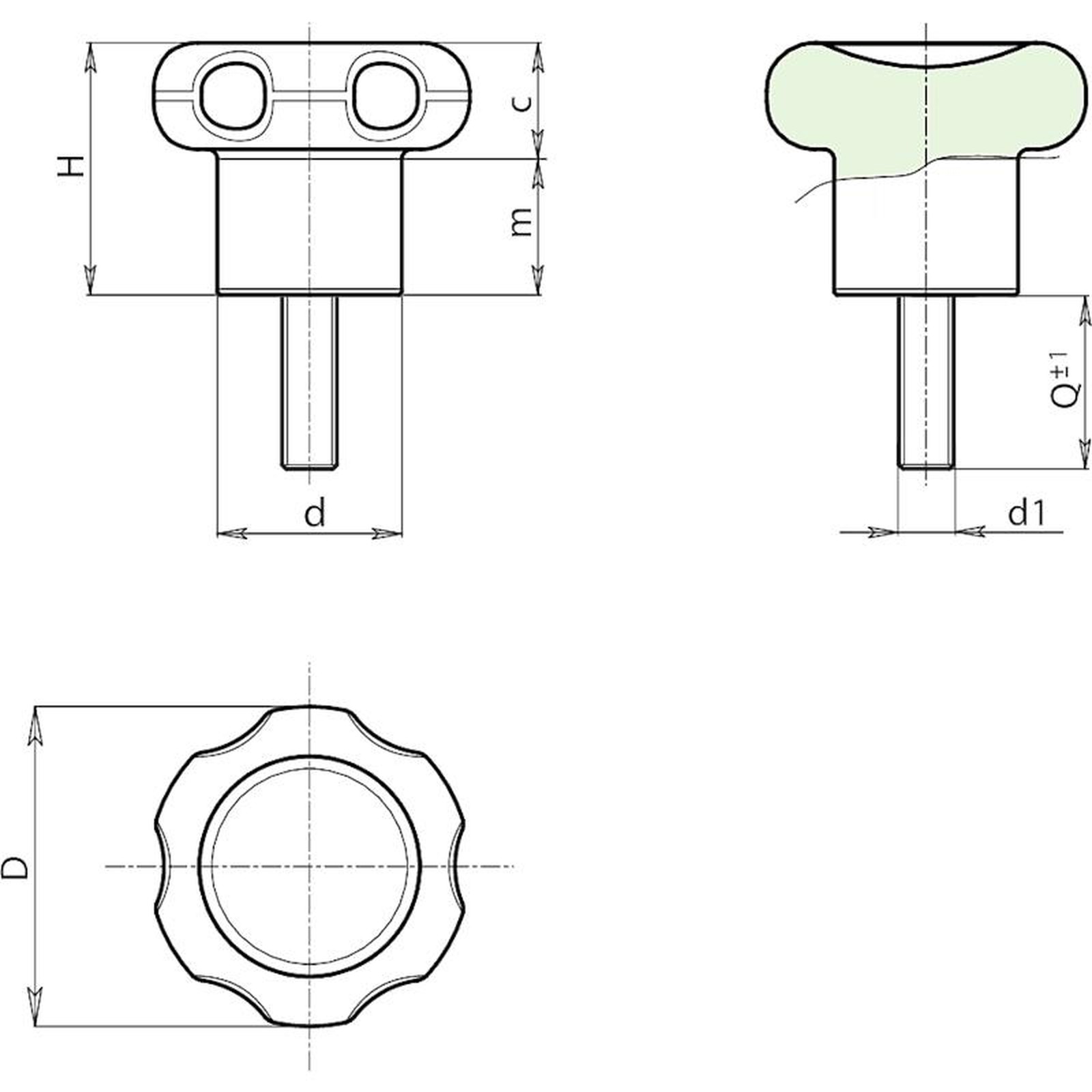

| Código | Art. | D | d | H | m | c | d1 6g | Q | LM | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| F111022.0001 | F111022.TM04X1601 | 22 | 12 | 17.5 | 11 | 6.5 | M4 | 16 | 50 | 6 |
| F111022.0002 | F111022.TM04X3001 | 22 | 12 | 17.5 | 11 | 6.5 | M4 | 30 | 50 | 7 |
| F111022.0003 | F111022.TM05X1601 | 22 | 12 | 17.5 | 11 | 6.5 | M5 | 16 | 50 | 7 |
| F111022.0005 | F111022.TM05X3001 | 22 | 12 | 17.5 | 11 | 6.5 | M5 | 30 | 50 | 8 |
| F111027.0001 | F111027.TM05X2001 | 27 | 14 | 22 | 13 | 9 | M5 | 20 | 60 | 10 |
| F111027.0002 | F111027.TM05X4001 | 27 | 14 | 22 | 13 | 9 | M5 | 40 | 60 | 11 |
| F111027.0003 | F111027.TM06X2001 | 27 | 14 | 22 | 13 | 9 | M6 | 20 | 60 | 12 |
| F111027.0005 | F111027.TM06X4001 | 27 | 14 | 22 | 13 | 9 | M6 | 40 | 60 | 13 |
| F111033.0001 | F111033.TM08X2001 | 33 | 19 | 26 | 15 | 11 | M8 | 20 | 70 | 18 |
| F111033.0002 | F111033.TM08X4001 | 33 | 19 | 26 | 15 | 11 | M8 | 40 | 70 | 22 |
| F111033.0003 | F111033.TM10X2001 | 33 | 19 | 26 | 15 | 11 | M10 | 20 | 70 | 24 |
| F111033.0005 | F111033.TM10X5001 | 33 | 19 | 26 | 15 | 11 | M10 | 50 | 70 | 27 |
LM = Comprimento máximo moldável.
