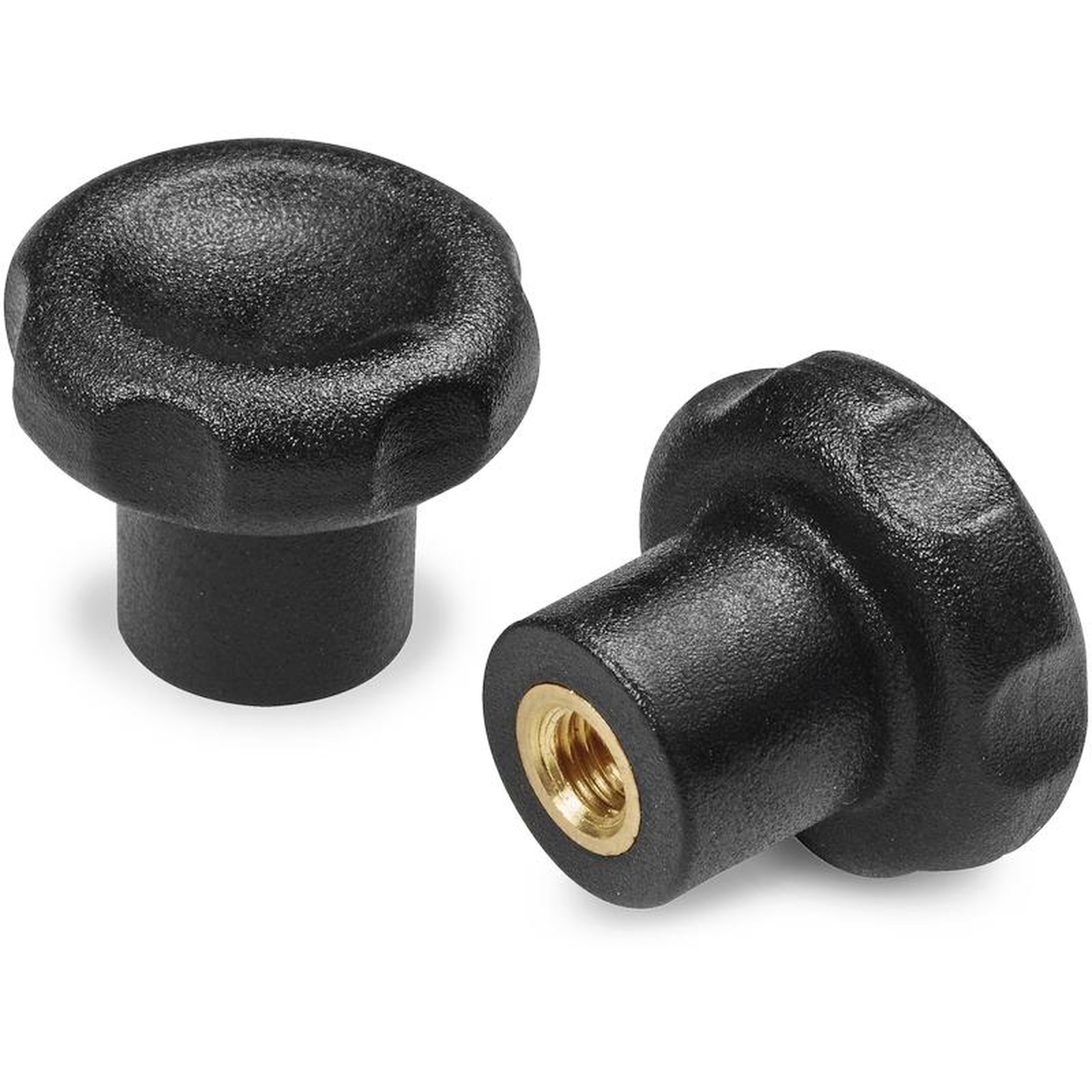

MANÍPULO MACIÇO DE 6 LÓBULOS COM CASQUILHO ROSCADO
06
F110
Materiais:
Poliamida reforçada.
Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Casquilho com furo roscado cego em latão (tolerância de rosca 6H).
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores (atenção, gama reduzida) conforme a tabela de cores.
| Código | Art. | D | d | H | m | c | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| F110022.0001 | F110022.TM0401 | 22 | 12 | 17.5 | 11 | 6.5 | M4 | 8 | 5.5 |
| F110022.0002 | F110022.TM0501 | 22 | 12 | 17.5 | 11 | 6.5 | M5 | 8 | 6.5 |
| F110027.0002 | F110027.TM0501 | 27 | 14 | 22 | 13 | 9 | M5 | 10 | 9 |
| F110027.0003 | F110027.TM0601 | 27 | 14 | 22 | 13 | 9 | M6 | 10 | 9.5 |
| F110033.0002 | F110033.TM0801 | 33 | 19 | 26 | 15 | 11 | M8 | 13 | 16 |
| F110033.0006 | F110033.TM1001 | 33 | 19 | 26 | 15 | 11 | M10 | 13 | 17 |
