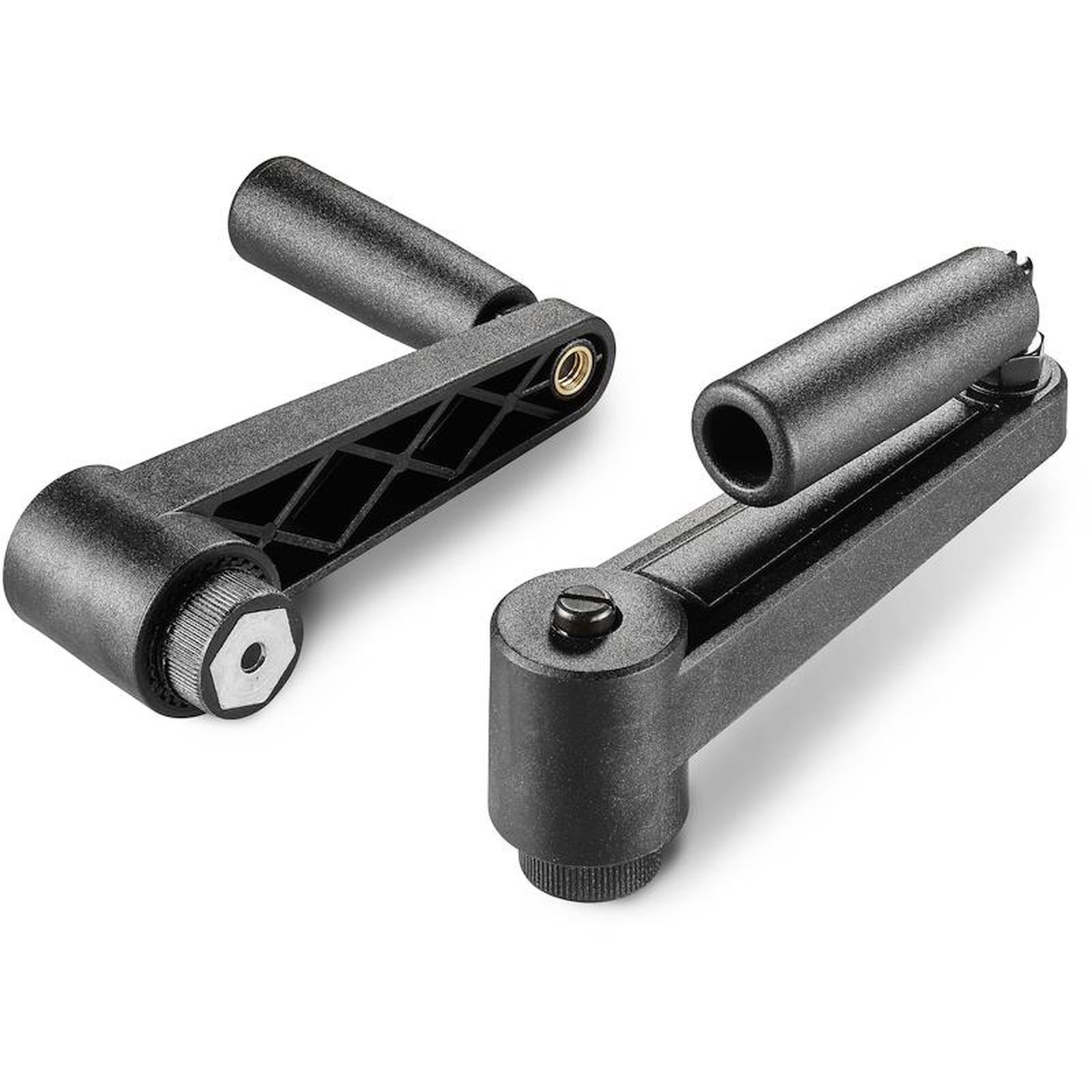

MANIVELA DE INDEXAÇÃO COM CASQUILHO DE FURO LISO E PUNHO REBATÍVEL
05
E521
Manovelle scatto
Materiale:
Poliamida reforçada. Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Casquilho com furo liso cego em aço zincado (tolerância de furo H10).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Mola:
Mola em aço inoxidável (Aisi 302).
Parafuso de fixação:
Parafuso em aço preto do óxido com cabeça de fenda.
Punho lateral:
Punho rotativo e rebatível art. M136.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores do corpo da manivela conforme a tabela de cores.
| Código | Art. | L | R | H | D | d | m | c | A | B | h | H1 | Ht | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E521065.0003 | E521065.TP0501 | 87,5 | 65 | 46 | 27 | 19 | 29 | 13 | 17 | 9 | 10 | - | 67,5 | 5 | 22 | 20 | 54 | 105 |
| E521080.0005 | E521080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 75 | 5 | 28 | 23,5 | 76 | 190 |
| E521110.0006 | E521110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 75 | 5 | 28 | 23,5 | 76 | 220 |
