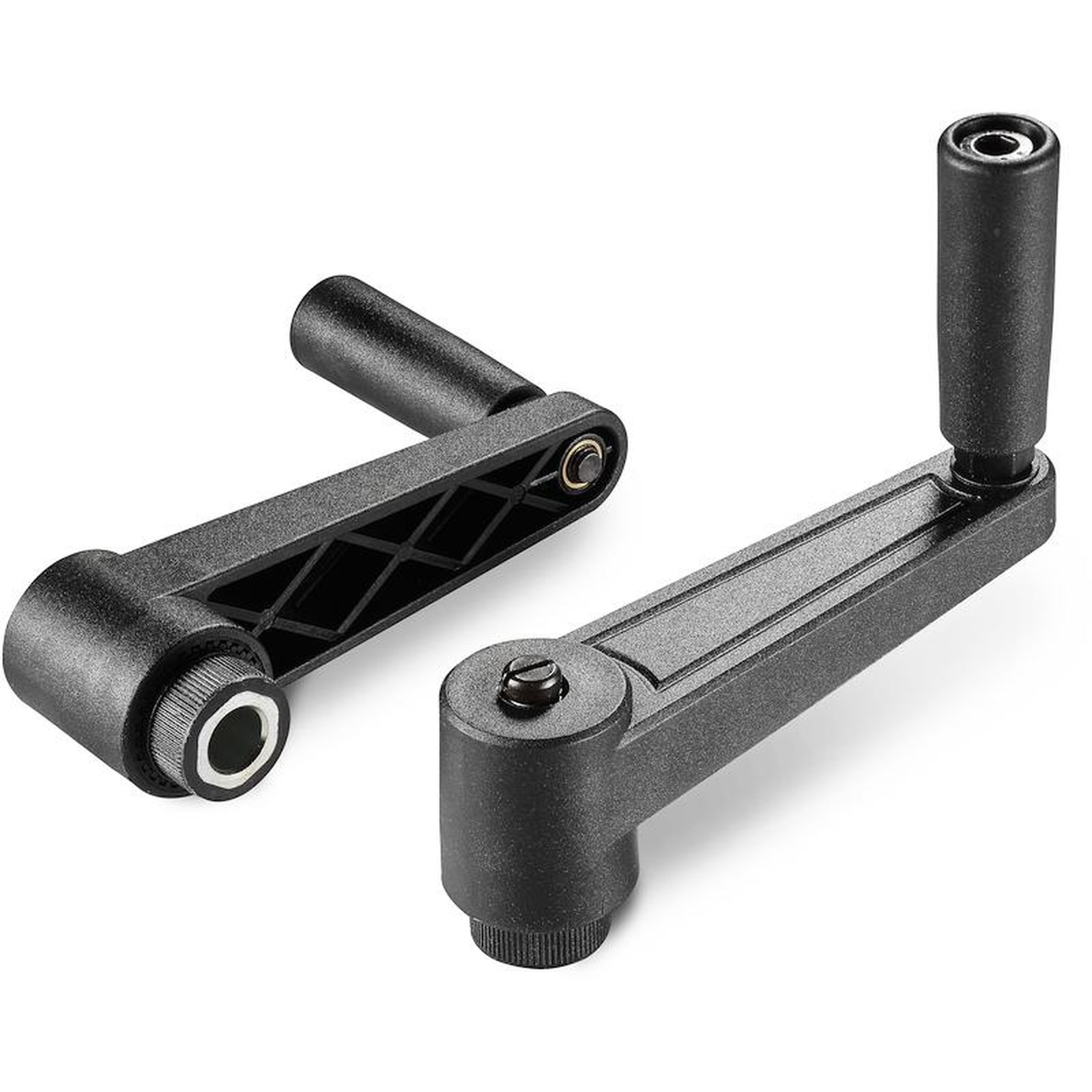

MANIVELA DE INDEXAÇÃO COM CASQUILHO DE FURO LISO E PUNHO ROTATIVO
05
E520
Manovelle scatto
Materiale:
Poliamida reforçada. Resistente a óleos e massas lubrificantes.
Superfície:
Acetinada.
Cor:
Preto (RAL 9011).
Inserções:
Casquilho com furo liso cego em aço zincado (tolerância de furo H10).
Inserção lateral:
Casquilho com furo roscado passante em latão.
Mola:
Mola em aço inoxidável (Aisi 302).
Parafuso de fixação:
Parafuso em aço preto do óxido com cabeça de fenda.
Punho lateral:
Punho rotativo art. M144.
Pedidos especiais:
A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
A pedido e por quantidade, cores do corpo da alavanca conforme a tabela de cores.

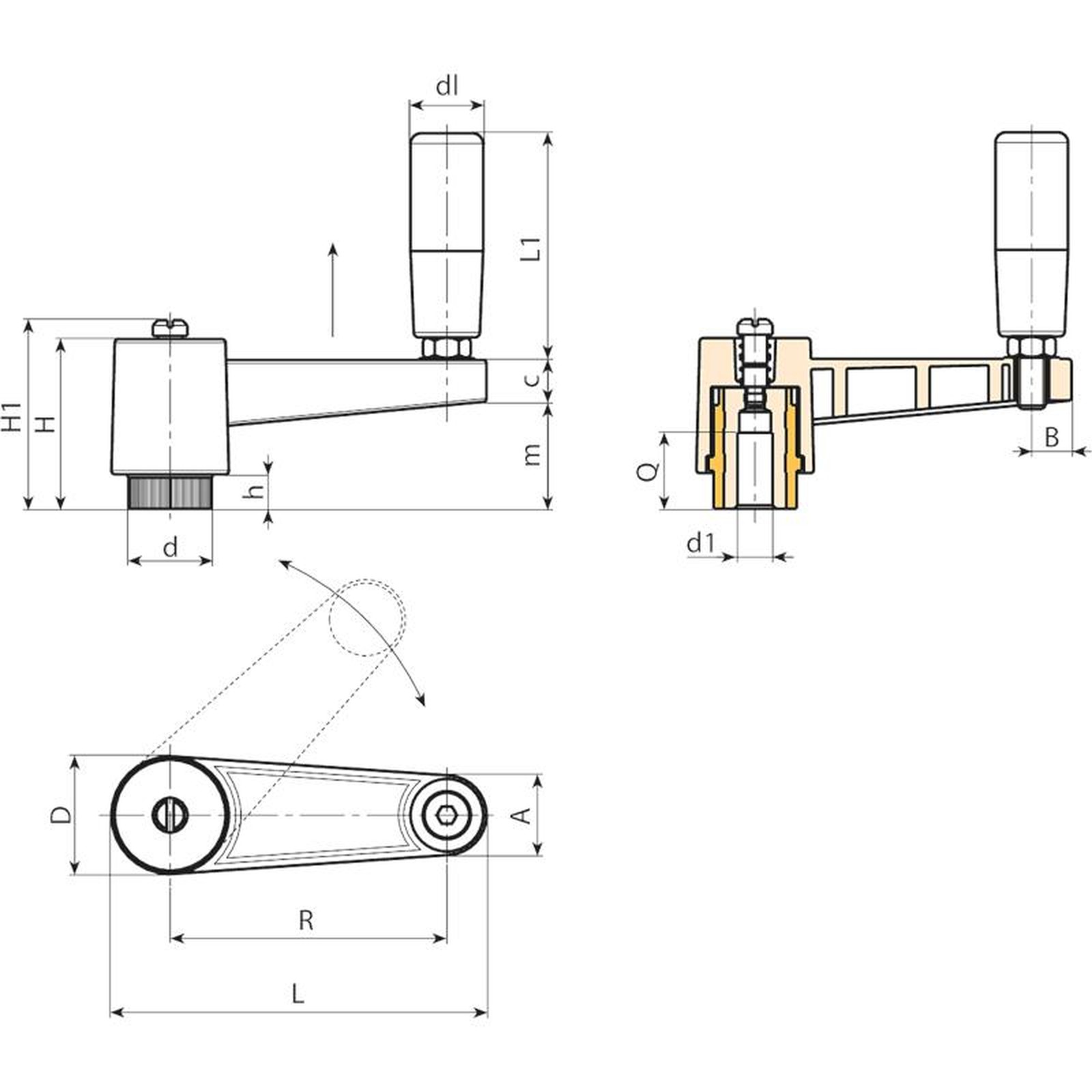

| Código | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E520065.0003 | E520065.TP0501 | 88,5 | 65 | 46 | 27 | 19 | 29 | 13 | 17 | 9 | 10 | - | 5 | 22 | 19 | 54 | 83 |
| E520080.0006 | E520080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 21 | 66 | 177 |
| E520110.0004 | E520110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 5 | 28 | 21 | 66 | 200 |
